2.215. Макропрепарат сердца с двуприточным (единствен­

ным) правым желудочком сердца.

Внутренний рельеф свободной стенки и соотношение ком­

пактного и трабекулярного слоев стенки желудочка, в

которой открываются оба предсердно-желудочковых кла­

пана (ТК, МК), характерны для правого желудочка.

ЛС—легочный ствол; Д—дефект межжелудочковой пере­

городки.

при синистротранспозиции (сосуды расположены как

при корригированной транспозиции)—левое переднее

положение.

Значительно реже «выпускник» отсутствует, и оба

магистральных сосуда отходят непосредственно от

полости единственного желудочка (см. рис. 2.222).

Последнее возможно, с одной стороны, при отсут­

ствии развития левого желудочка, обоих желудочков

и межжелудочковой перегородки (чаще всего имеется

двухкамерное строение сердца) и, с другой стороны,

при изолированной агенезии межжелудочковой пере­

городки.

Расположение магистральных сосудов при ЕЖС

может быть нормальным, как при отхождении обоих

магистральных сосудов от правого желудочка, полной

транспозиции и корригированной ТМС. Согласно на­

шим данным, последний вариант встречается наиболее

часто и составляет 74% от числа всех наблюдений.

Крайне редко от единственного желудочка сердца

отходит О АС.

При инверсии магистральных сосудов, возникающей

вследствие развития в процессе эмбриогенеза аномаль­

ной бульбарновентрикулярной петли, нередко отмеча­

ется и инверсия предсердно-желудочковых клапанов.

В таких случаях правое предсердие сообщается с

полостью ЕЖС посредством двустворчатого клапана,

а левое предсердие — посредством трехстворчатого

клапана.

Топография синусового и предсердно-желу-

2.216. Макропрепарат сердца с двуприточным (единствен­

ным) левым желудочком сердца. Внутренняя поверхность

свободной стенки и межжелудочковой перегородки имеет

строение, характерное для левого желудочка сердца. Оба

предсердно-желудочковых клапана открываются в один

желудочек. Ао—аорта. ТК—трехстворчатый клапан;

МК—митральный клапан; Вып — выпускник.

дочковых узлов обычно такая же, как в норме.

Предсердно-желудочковый пучок входит в желудочек

ниже перегородочной створки венозного предсердно-

желудочкового клапана и при наличии «выпускника»

проходит в толще мышечного тяжа, представляющего

остаток межжелудочковой перегородки. При отсут­

ствии «выпускника» предсердно-желудочковый пучок

локализуется на задней стенке желудочка между

атриовентрикулярными клапанами и простирается

вниз приблизительно на 3 см [Edie R. et al., 1973;

Krongrad E. et al., 1974].

При единственном желудочке сердца часто наблю­

дается аномалия отхождения и разветвления коронар­

ных артерий. Это зависит от типа расположения

магистральных сосудов. У больных с нормальным

расположением магистральных сосудов может наблю­

даться нормальное распределение коронарных арте­

рий. Однако в половине случаев последнего типа

может отмечаться аномалия, заключающаяся в том,

что коронарным становится задний аортальный синус

(в одних случаях от него начинается правая коронар­

ная артерия, в других — единственная коронарная ар­

терия) [Под зол ков В. П. и др., 1970].

При расположении магистральных сосудов, как при

полной ТМС, правый аортальный синус обычно явля­

ется некоронарным. Правая коронарная артерия отхо­

дит от заднего аортального синуса и идет к правой

предсердно-желудочковой борозде на заднюю повер­

хность сердца, а левая коронарная артерия начинается

243

2.217. Макропрепарат сердца больного с единственным же­

лудочком сердца и инверсионной транспозицией магистраль­

ных сосудов.

Вскрыты восходящая часть аорты и «выпускник»; стрел­

кой указано отверстие, соединяющее «выпускник» с по­

лостью единственного желудочка сердца.

от левого аортального синуса, пересекает спереди

ствол легочной артерии и дает начало передней

нисходящей и левой огибающей ветвям.

При расположении магистральных сосудов, как при

корригированной ТМС, в отличие от нормы имеются

передний аортальный синус (некоронарный) и два

задних: правый и левый. В одних случаях правая

коронарная артерия отходит от правого аортального

синуса и делится на переднюю нисходящую и огиба­

ющую ветви; последняя проходит спереди от ствола

легочной артерии и направляется в правую предсер-

дно-желудочковую борозду; от левого аортального

синуса отходит коронарный сосуд, который идет в

левую предсердно-желудочковую борозду, давая нача­

ло задней нисходящей ветви. В других случаях правая

коронарная артерия начинается от правого аортально­

го синуса и, пересекая спереди ствол легочной арте­

рии, направляется в правую предсердно-

желудочковую борозду; левая коронарная артерия

отходит от левого аортального синуса и дает начало

передней нисходящей и левой огибающей артериям.

Последняя залегает в левой предсердно-желудочковой

борозде. Реже наблюдается единственный коронар­

ный синус, от которого начинается одна или несколь­

ко коронарных артерий [Elliott L. et al., 1966].

Из сопутствующих пороков следует отметить сте­

ноз легочной артерии, встречающийся у 64% больных,

ДМПП—у 40%, аномалии расположения сердца—у

14% больных. Реже выявляются открытый артериаль­

ный проток и коарктация аорты.

Гемодинамика. В основе нарушений гемодинамики

при пороке лежит единственная желудочковая камера,

в которой происходит смешивание потоков артериаль­

ной и венозной крови. Аорта и легочная артерия,

отходящие непосредственно от желудочка либо от

«выпускника», имеют одинаковое системное давление.

Следовательно, при отсутствии стеноза легочной арте­

рии с рождения ребенка существует гипертензия в

малом круге кровообращения. Низкое сопротивление

легочных сосудов после рождения ведет к значитель­

ной гиперволемии малого круга кровообращения. В

связи с увеличением минутного объема малого круга

кровообращения увеличивается объем крови, поступа­

ющей из левого предсердия в желудочек, который

превосходит объем венозной крови, поступающей из

правого предсердия. Следовательно, в желудочке сме­

шивается больший объем оксигенированной крови с

меньшим объемом венозной крови. У таких больных

артериальная гипоксемия незначительная.

Длительное существование увеличенного легочного

кровотока приводит к постепенному увеличению соп­

ротивления легочных сосудов и уменьшению легочно­

го кровотока, в связи с чем возрастает уровень

гипоксемии.

Наличие стеноза легочной артерии ведет к дефици­

ту легочного кровотока. В желудочке смешиваются

уже относительно небольшой объем артериальной

крови с большим объемом венозной. Такие больные

страдают выраженной гипоксемией.

Исследования, проведенные S. Rahimtoola и соавт.

(1966), показали, что в ряде случаев степень артери­

альной гипоксемии может ^лисеть не только от

стеноза легочной артерии и структурных изменений в

сосудах малого круга кровообращения, но и от внут-

рижелудочкового разделения потоков крови и типа

расположения магистральных сосудов. В таких случа­

ях при прочих равных условиях авторы наблюдали

большую степень артериальной гипоксемии у больных

с расположением магистральных сосудов, как при

полной транспозиции, чем при их расположении, как

при корригированной транспозиции магистральных

сосудов.

Клиника, диагностика. Клиническая симптоматика

определяется объемной перегрузкой сердца и легоч­

ной гипертензией у больных без стеноза легочной

артерии и выраженной гипоксемией — у больных со

стенозом. На основании анамнеза и общеклинических

методов исследования можно установить предвари­

тельный диагноз.

При аускулыпащи над областью сердца выслуши­

вается систолический шум, причем у больных без

стеноза легочной артерии он максимально выражен в

третьем — четвертом межреберье. У ряда больных

шума фактически может не быть. При стенозе легоч­

ной артерии шум носит грубый характер и максималь­

но выражен над основанием сердца соответственно

уровню стеноза. В случаях единственного желудочка

без стеноза легочной артерии происхождение систоли­

ческого шума может быть обусловлено увеличенным

кровотоком через устье легочной артерии либо про­

хождением крови из желудочка через дефект в

выпускник, а затем в аорту. Самостоятельный систо­

лический шум, выслушиваемый над верхушкой, обыч­

но связан с относительной недостаточностью митраль-

244

ного клапана; II тон у больных без стеноза легочной

артерии акцентирован.

На ЭКГ наиболее закономерным является отклоне­

ние электрической оси сердца вправо (у 71% больных)

с признаками гипертрофии «правого» желудочка (у

94% больных). У 50% больных отмечается также

гипертрофия «левого» желудочка (рис. 2.218). Харак­

терными для ЕЖС являются высоковольтная ЭКГ в

грудных отведениях, за исключением Vi, преоблада­

ние зубцов S над зубцами R или равнозначные

комплексы RS [Шпуга О. Г., 1970]. У больных с

инверсионной ТМС В. Gasul и соавт. (1966) отмечали

отсутствие зубцов Q в левых и наличие их в правых

грудных отведениях.

Отклонение электрической оси сердца влево с изо­

лированной перегрузкой «левого» желудочка, реги­

стрируемое у больного с цианозом, может рассматри­

ваться как один из вероятных признаков ЕЖС, но в

этих случаях необходимо исключить различные фор­

мы гипоплазии правого желудочка.

Для больных с ЕЖС в значительной степени харак­

терны нарушения ритма и проводимости различного

характера.

На рентгенограммах у всех больных независимо от

типа расположения магистральных сосудов наблюда­

ется увеличение тени сердца в поперечнике. В боль­

шей степени оно выражено у больных с увеличенным

легочным кровотоком. Создается впечатление, что

«правый» желудочек увеличен, а у 23% больных

увеличен и «левый». У всех больных увеличено правое

предсердие, а у 10%—левое.

У больных без стеноза легочной артерии наблюда­

ется усиление легочного рисунка за счет переполне­

ния артериального русла и расширения корней легких,

содержащих крупные округлые тени ортогонально

направленных расширенных артериальных ветвей. В

периферических отделах легочный рисунок представ­

лен узкими артериальными сосудами и отмечается

симптом «ампутации» крупных артериальных ветвей,

т. е. имеется картина высокой легочной гипертензии.

У больных с ЕЖс я нормальным расположением

магистральных сосудов или расположением их, как

при полной транспозиции со стенозом легочной арте­

рии, в переднезадней проекции в области второй дуги

отмечается западение, аналогичное тому, которое

обычно встречается при тетраде Фалло.

У больных с корригированной ТМС левый контур

сердечно-сосудистой тени не дифференцируется на

первую и вторую дуги и представлен непрерывной,

слегка выпуклой или прямой тенью (весьма характер­

ной для данного порока). Это связано с левосторон­

ним расположением восходящей части аорты. У боль­

ных со стенозом легочной артерии по левому контуру

сердца определяется выбухание третьей дуги, обус­

ловленное расположением в этой области корня аорты

и «выпускника».

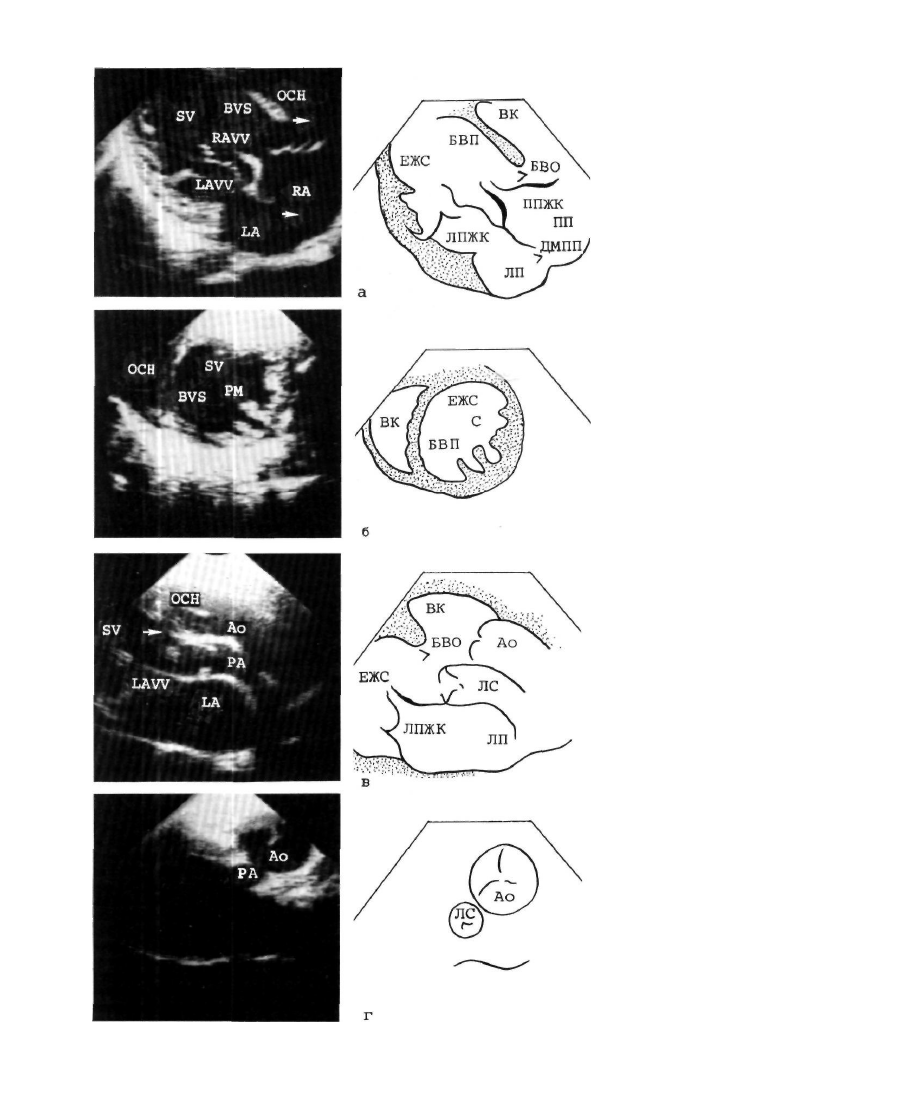

Эхо кардиография дает возможность установить ди­

агноз. На эхокардиограммах регистрируется отсут­

ствие межжелудочковой перегородки и наличие двух

предсердно-желудочковых клапанов, открывающихся

в единственный желудочек. Удается увидеть «выпу­

скник» и отходящий от него магистральный сосуд

(рис. 2.219). При нормальном расположении маги­

стральных сосудов определяется митрально-

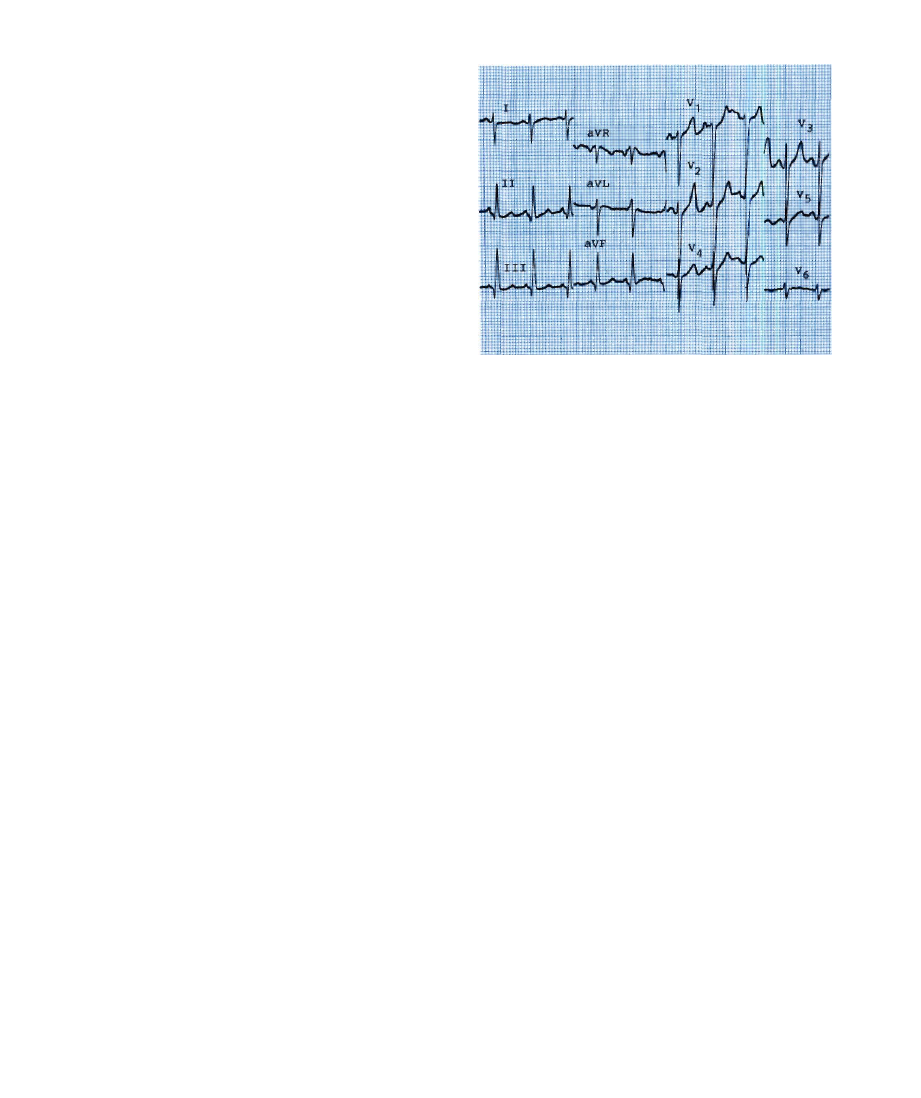

2.218. Электрокардиограмма больного с единственным же­

лудочком сердца.

Электрическая ось сердца отклонена вправо. Признаки

гипертрофии обоих желудочков и правого предсердия.

аортальный контакт, а при их транспозиции наблюда­

ется митрально-легочный контакт.

Катетеризация сердца. У всех больных в полости

желудочка определяется высокое систолическое дав­

ление, равное давлению в аорте. Проведение катетера

в легочную артерию и запись давления в ней дают

возможность диагностировать сопутствующий стеноз

легочной артерии. Предположительная диагностика

ЕЖС при зондировании основывается на сравнении

уровня оксигенации крови в полостях сердца. Наибо­

лее патогномоничным комплексом признаков служит:

умеренное повышение оксигенации крови в полости

желудочка по сравнению с полостью правого предсер­

дия (на 5—25%), различие показателей насыщения

крови кислородом в отдельных пробах, взятых из

желудочковой камеры, доходящее до 10—17%, и

снижение насыщения кислородом артериальной крови.

Артериальная гипоксемия в большей степени выраже­

на у больных с резким стенозом легочной артерии и

относительно небольшая—при увеличенном легочном

кровотоке. В редких наблюдениях артериальная ги­

поксемия отсутствует. Пробы крови, полученные из

полости желудочка и системной артерии, у большин­

ства больных показывают одинаковое насыщение кис­

лородом и реже—насыщение крови кислородом в

системной артерии выше на 5—8%.

Абсолютную диагностическую ценность при корри­

гированной ТМС имеет проведение катетера из желу­

дочка в аорту. Катетер занимает такое же положение,

как при прохождении его из легочной артерии через

ОАП в аорту. Однако у больных с ЕЖС изгиб

катетера на левом контуре сердечно-сосудистой тени

расположен выше, так как обусловлен изгибом дуги

аорты и занимает область первой дуги, а не второй,

как при открытом артериальном протоке. Угол изгиба

острее.

Задача ангиокардиографического исследования:

1) определить анатомическую структуру желудочка;

245

2.219. Эхокардиограммы и их схемати­

ческое изображение у больного с

единственным желудочком сердца и
инверсионной транспозицией магис­
тральных сосудов.
а — верхушечное четырехкамерное сече­

ние: левый и правый предсердно-

желудочковые клапаны открываются

в полость единственного желудочка

(ЕЖС); спереди от главной полости

лоцируется маленькая полость —

выпускная камера (ВК); верхней стрел­

кой показано бульбарно-

вентрикулярное отверстие; нижней —

ДМПП; б — короткая ось желудочков

у основания (доступ к сердцу парас-

тернальный на уровне сосочковых

мышц): видна большая полость ЕЖС и

маленькая полость ВК; сосочковые

мышцы расположены в главной

полости;

в — парастернальное сечение по длин­

ной оси сердца: от ЕЖС отходит

легочный ствол (ЛС), от ВК — аорта;

видны клапанный и подклапанный сте­

ноз легочного ствола; г—короткая ось

магистральных сосудов (доступ к

сердцу высокий пар астернальный): со­

суды располагаются транспозицион-

но — аорта спереди и слева от легочно­

го ствола, ЕЖС (SV)—единственный

желудочек сердца; ВК (ОСП)—

выпускная камера; ЛПЖК (LAW)—

левый предсердно-желудочковый кла­

пан; ППЖК (RAW)—правый предсер­

дно-желудочковый клапан; ЛП (LA)—

левое предсердие; ПП (РА)—правое

предсердие; ВВП (BVS)—бульбарно-

вентрикулярная перегородка; БВО

(BVO)—бульбарно-вентрикулярное от­

верстие: СМ (РМ)—сосочковые мыш­

цы: Ао — аорта; ЛС (ТР)—легочный

ствол.
