Фильтр воды УНФ-30

УНФ-30 (рис. 127) может обеспечить водой для питья небольшое самостоятельно действующее подразделение. С помощью одной зарядки фильтра можно очистить 60 л воды, а при незначительном загрязнении воды — до 100 л.

Фильтр представляет собой металлический гофрированный цилиндр, соединенный с ручным насосом, всасывающим и выходным шлангами для воды. В корпусе фильтра находится активированный уголь, прикрытый сверху и снизу слоем ваты.

Фильтрация освобождает воду от мути, взвешенных веществ и ОВ. Признаком истощения активированного угля и необходимости его замены свежим служит появление мутности и цветности в профильтрованной воде. Профильтрованную воду собирают в котелки, фляги и обеззараживают специальными таблетками.

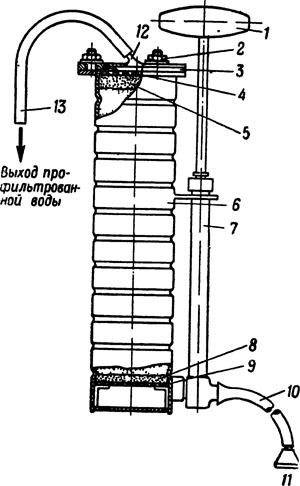

Рис. 127. Фильтр УНФ-30 обр 1942 г
1 — ручка насоса, 2 — гайка, 3 — резиновая прокладка, 4 — верхняя дырчатая пластинка, 5 — верхний ватный тампон, 6 — угольный фильтр, 7 — ручной насос, 5 — нижний ватный тампон, 9 — нижняя дырчатая пластинка, 10 — всасывающий шланг; 11 — приемная сетка, 12 — шпилька, 13 — выходной шланг
