А.2 Общие требования к производственной аттестации технологий сварки газопроводов

А.2.1 Производственная аттестация технологий сварки проводится путем сварки КСС, однотипных производственным, в условиях, тождественных производственным, с целью подтверждения того, что организация, применяющая технологии сварки, обладает необходимыми техническими, организационными возможностями и квалифицированными кадрами для производства сварочных работ. Производственную аттестацию проводит организация, выполняющая сварку газопроводов, совместно со специализированным аттестационным центром САСв по сварке газонефтепроводов.

Этапы работ при проведении производственной аттестации технологий сварки приведены в таблице А.10.

Таблица А.10 – Этапы проведения производственной аттестации технологий сварки

Окончание таблицы А.10

А.2.2 Заявителем производственной аттестации технологий сварки является организация, выполняющая сварочные работы. Заявка, оформленная согласно требованиям РД 03-615-03 [3], с необходимыми приложениями направляется для рассмотрения в аттестационный центр. Для проведения внеочередной аттестации, согласно 4.7, организацией-заявителем в аттестационный центр должно быть направлено письмо с указанием установленных фактов нарушений или отклонений в применении аттестованных технологий сварки организацией, выполняющей сварочные работы. К письму может быть приложена копия предписания технического надзора.

А.2.3 Аттестационный центр создает комиссию по производственной аттестации технологий сварки, в состав которой по согласованию могут быть дополнительно включены:

• представитель организации-заявителя – главный сварщик или замещающее его лицо – специалист сварочного производства III или IV уровня;

• представитель технического надзора Заказчика.

А.2.4 На основании заявки аттестационная комиссия с привлечением уполномоченных специалистов организации-заявителя разрабатывает программу производственной аттестации технологий сварки. Форма программы должна соответствовать требованиям РД 03-615-03 [3]. Программа должна быть согласована с руководителем организации-заявителя и утверждена руководителем аттестационного центра.

А.2.5 Организация-заявитель издает распорядительные документы о назначении ответственных за организацию и безопасность проведения работ при производственной аттестации технологий сварки, за регистрацию фактических параметров режимов сварки КСС, определяет порядок маркировки КСС для неразрушающего контроля качества и механических испытаний.

А.2.6 Для регистрации параметров режимов сварки, в соответствии с программой производственной аттестации, следует подготовить рабочие бланки в виде таблиц в количестве не менее трех экземпляров для каждого КСС.

А.2.7 Перед сваркой КСС аттестационная комиссия проверяет наличие у организациизаявителя технических и организационных возможностей, квалифицированных кадров для выполнения сварочных работ по аттестуемым технологиям сварки, включая наличие:

а) необходимого количества сварщиков, специалистов сварочного производства, аттестованных в соответствии с ПБ 03-273-99 [4], РД 03-495-02 [5];

б) необходимого количества специалистов неразрушающего контроля, аттестованных в соответствии с ПБ 03-440-02 [8];

в) необходимой номенклатуры сварочных материалов, аттестованных в соответствии с требованиями РД 03-613-03 [1];

г) необходимого парка сварочного оборудования, передвижных сварочных агрегатов, передвижных и самоходных сварочных установок, аттестованных в соответствии с требованиями РД 03-614-03 [2] и оснащенных необходимой номенклатурой и количеством вспомогательного оборудования;

д) лаборатории неразрушающего контроля (собственной, либо привлеченной), аттестованной в соответствии с ПБ 03-372-00 [7] и оснащенной необходимой номенклатурой оборудования и материалов для контроля качества сварных соединений газопроводов.

А.2.8 Если в результате проверки установлено, что по каким-либо признакам организация-заявитель не удовлетворяет необходимым требованиям и не имеет возможности исправить выявленные недостатки за короткий период времени, аттестационный центр оформляет соответствующее отрицательное заключение с указанием причин. В дальнейшем организация-заявитель может быть допущена к производственной аттестации технологии сварки только после устранения выявленных несоответствий.

А.2.9 Виды КСС при односторонней и двухсторонней сварке, выполняемые в процессе аттестации технологий сварки, представлены в таблице А.11.

Таблица А.11 – Виды КСС

Окончание таблицы А.11

А.2.10 Количество КСС должно быть достаточным для выявления особенностей технологий сварки, регистрации параметров режимов сварки, проведения пооперационного, визуального, измерительного, неразрушающего контроля качества и механических испытаний КСС. При производственной аттестации технологий автоматической сварки проволокой сплошного сечения и порошковой проволокой в защитных газах количество КСС должно быть не менее трех.

А.2.11 Выбор КСС для производственной аттестации технологий сварки соединений “труба + СДТ”, “труба + ЗРА” при экономической нецелесообразности или технической невозможности вырезки образцов для проведения механических испытаний КСС производится с учетом следующих положений.

А.2.11.1 Для производственной аттестации технологий сварки допускается применение катушек-имитаторов СДТ, ЗРА. Диаметр и толщина стенки, химический состав трубной стали, класс прочности, разделка кромок, термообработка катушек-имитаторов должны соответствовать требованиям ТУ на поставку СДТ и ЗРА для магистрального газопровода. Длина катушек-имитаторов должна составлять не менее половины их номинального диаметра.

А.2.11.2 Допускается проводить производственную аттестацию технологий сварки “труба + СДТ”, “труба + ЗРА” на первых товарных сварных соединениях, соответствующих области распространения технологий сварки, прошедших производственную аттестацию с использованием катушек-имитаторов. Аттестационный центр должен письменно согласовать с Заказчиком проведение такой аттестации. Выбор сварщиков для выполнения КСС производит аттестационная комиссия. Перед сваркой КСС рекомендуется выполнить одно или два тренировочных сварных соединения катушек труб соответствующих типоразмеров.

А.2.12 Типоразмеры КСС прямых врезок следует устанавливать с учетом требований таблицы А.7. Длина катушек должна обеспечивать возможность качественной подготовки отверстия, сборки и сварки КСС, а также изготовления комплекта образцов для механических испытаний. При этом длина катушек должна составлять не менее:

• 350 мм – для ввариваемого патрубка DN (Ду) до 200 включ.;

• 500 мм – для ввариваемого патрубка DN (Ду) более 200;

• одного диаметра для основной трубы DN (Ду) до 500 включ.;

• 0,5 диаметра для основной трубы DN (Ду) более 500 включ.

Разметка места вырезки отверстия в основной трубе и заготовки для изготовления усиливающей накладки (воротника) производится бригадиром по специальному шаблону, вырезка отверстий – высококвалифицированным газорезчиком. Подготовка отверстий, а также подготовка трубы-ответвления (патрубка) и сборка стыкового соединения осуществляется бригадиром и электросварщиком, который должен выполнить сварку контрольного сварного соединения. Для сборки стыковых сварных соединений следует использовать приспособления, обеспечивающие регламентируемые технологической картой сварки требования к перпендикулярности и смещениям осей труб.

А.2.13 В соединениях прямых врезок с установкой усиливающей накладки (воротника) каждый из трех швов следует считать отдельным КСС (таблица А.11), которые выполняются последовательно на одном соединении по одной операционно-технологической карте сборки и сварки. Аттестацию технологии сварки угловых и нахлесточных соединений прямых врезок следует производить в условиях, тождественных производственным. Пространственное положение сварки при аттестации должно соответствовать положению, регламентированному операционно-технологической картой сборки и сварки, и последующему выполнению товарных сварных соединений. Если в операционно-технологической карте сборки и сварки предусмотрено выполнение сварных соединений прямых врезок в разных пространственных положениях, то для сварки КСС должно быть выбрано наиболее трудновыполнимое из них.

А.2.14 Выборку имитаторов дефектных участков при производственной аттестации технологий ремонта сваркой корневого слоя шва неповоротных кольцевых стыковых сварных соединений со сквозным пропилом, согласно А.1.23, следует выполнять в потолочной части (в пространственном положении от 600 до 400 ч или от 600 до 800 ч). Расположение имитаторов дефектных участков при производственной аттестации технологий ремонта сваркой дефектов сварных швов других видов определяется аттестационной комиссией с учетом результатов неразрушающего контроля качества сварных соединений, на которых будет выполняться сварка КСС. Аттестацию технологии ремонта поворотных стыков трубных секций, выполненных на трубосварочных базах, следует производить в удобном для сварки пространственном положении.

Допускается выполнять сварку КСС при производственной аттестации технологий ремонта сваркой дефектов сварных швов различными видами ремонта на одном сварном шве, при этом общая длина участков каждого вида ремонта должна быть достаточной для проведения неразрушающего контроля качества и вырезки образцов для механических испытаний КСС, но не менее:

150 мм для КСС DN (Ду) от 80 до 350;

В заключениях, протоколах результатов неразрушающего контроля качества и механических испытаний каждый вид ремонта должен идентифицироваться различными клеймами КСС. А.2.15 Сварку КСС следует выполнять в условиях, тождественных производственным,

в присутствии представителей аттестационной комиссии, организации-заявителя.

А.2.16 В процессе производственной аттестации при необходимости корректируются последовательность выполнения операций подготовки, сборки и сварки, параметры режимов сварки.

А.2.17 Члены аттестационной комиссии производят запись в рабочих бланках фактических параметров режимов сварки и других технологических операций. Датированные и подписанные бланки регистрации параметров режимов сварки должны быть переданы в аттестационный центр. На основе анализа зарегистрированных параметров сварки КСС аттестационным центром оформляются карты технологического процесса сварки КСС.

Карты технологического процесса сварки КСС с применением специального оборудования механизированной и автоматической сварки (МП, МПС, ААДП, АПГ, АПИ) должны согласовываться с разработчиком настоящего стандарта и содержать требования по технике сварки в различных пространственных положениях, последовательности выполнения слоев шва, предварительному, сопутствующему (межслойному) подогреву.

А.2.18 Карты технологического процесса сварки КСС должны включать:

• наименование технологии сварки (способ или комбинация способов сварки);

• наименование конструктивного элемента (соединения) газопровода;

• идентификатор (шифр) однотипности сварных соединений;

• вид соединения;

• тип шва;

• группу основного материала (класс прочности, марка стали), ГОСТ или ТУ, эквивалент углерода (Сэ);

• размеры и конструкцию КСС (толщина, диаметр, форма и размеры разделки кромок, зазор);

• требования к подготовке кромок свариваемых труб (способ обработки, требования к зачистке);

• положение КСС при сварке;

• требования к сборке сварных соединений (тип применяемых центраторов и сборочных приспособлений, параметры сборки, количество, расположение и размеры прихваток);

• применяемые сварочные материалы (марки, типы и диаметры, состав смеси защитных газов и т.д.), ГОСТ или ТУ на изготовление;

• применяемое сварочное оборудование (тип, марка);

• перечень и последовательность технологических операций, выполняемых в процессе сварки КСС;

• зарегистрированные параметры режимов сварки КСС, последовательность наложения слоев шва и их количество и др.;

• наличие предварительного, сопутствующего (межслойного) подогрева и послесварочной термообработки, а также их параметры, средства и условия контроля температуры;

• геометрические параметры КСС;

• методы и объемы неразрушающего контроля качества и механических испытаний

КСС;

• дополнительные параметры и характеристики, являющиеся существенными для

  выполнения КСС по аттестуемым технологиям сварки;

  • дата и место сварки КСС;

  • погодные условия при сварке КСС;

  • Ф.И.О. сварщиков или операторов, номера и срок действия аттестационных удостоверений.

Примечание – Состав идентификатора однотипности сварных соединений:

1 – обозначение способа сварки (согласно табл. А.1); 2 – номер группы материалов (согласно табл. А.3);

1. – индекс однотипности по диаметру (А.4);

2. – индекс однотипности по толщине стенки (А.5);

3. – индекс типа сварного соединения (“С” или “У”); 6 – индекс необходимости подогрева (“ –” или “П”);

7 – индекс необходимости термообработки (“–” или “Т”); 8 – обозначение формы разделки кромок по таблице А.8.

В заключительной части карты технологического процесса сварки КСС члены комиссии должны подтвердить соответствие или несоответствие содержания и последовательности работ требованиям технологической карты сварки и настоящего стандарта. Карта технологического процесса сварки КСС должна быть подписана представителем аттестационной комиссии и представителем организации-заявителя, присутствовавшими при сварке. К карте технологического процесса сварки КСС должны быть приложены копии сертификатов качества на основные и сварочные материалы.

А.2.19 При положительных результатах неразрушающего контроля качества и механических испытаний КСС оформляется акт производственной аттестации технологии сварки. Рекомендуемая форма акта производственной аттестации технологии сварки приведена в приложении А.3. Акт производственной аттестации технологии сварки является основанием для разработки, согласования и утверждения операционно-технологических карт сборки и сварки. Один экземпляр акта производственной аттестации передается Заказчику в составе исполнительной документации.

А.2.20 Сводные таблицы, оформленные по результатам неразрушающего контроля качества и механических испытаний КСС, должны быть переданы в аттестационный центр для оформления заключения о готовности организации-заявителя к использованию аттестованной технологии сварки.

В процессе производственной аттестации при необходимости корректируются последовательность выполнения операций подготовки, сборки и сварки, режимы сварки и вносятся изменения и дополнения в операционно-технологические карты сборки и сварки.

А.2.21 Качество КСС должно оцениваться визуальным, измерительным и неразрушающими физическими методам контроля (основным, дублирующим, дополнительными) и соответствовать требованиям СТО Газпром 2-2.4-083.

А.2.22 Неразрушающий контроль качества КСС должен выполняться лабораториями неразрушающего контроля, аттестованными в соответствии с ПБ 03-372-00 [7].

А.2.23 При неудовлетворительных результатах неразрушающего контроля качества КСС аттестационная комиссия с привлечением специалистов и сварщиков или операторов организации-заявителя проводит анализ возможных причин образования дефектов сварных швов и по результатам анализа принимает решение о сварке дополнительного КСС.

А.2.24 Механические испытания КСС должны выполняться лабораториями, аккредитованными в установленном порядке на соответствующие виды испытаний, оснащенными необходимой номенклатурой испытательного оборудования и материалов, имеющими в своем составе квалифицированных специалистов, аттестованных в установленном порядке на соответствующие виды испытаний.

А.2.25 Механические испытания КСС должны выполняться после получения положительных результатов неразрушающего контроля качества КСС.

А.2.26 Количество образцов и виды механических испытаний КСС приведены в таблице А.12.

А.2.27 Схема вырезки образцов из неповоротных кольцевых стыковых КСС должна соответствовать рисунках А.1, А.2.

А.2.28 При производственной аттестации технологий сварки неповоротных кольцевых стыковых соединений элементов одинаковой толщины стенки с подваркой изнутри отдельных участков корневого слоя шва из этих участков должны быть вырезаны дополнительные образцы для испытаний на статическое растяжение (2 шт.) и статический изгиб (4 шт.).

А.2.29 Образцы для механических испытаний могут быть вырезаны из участков шва, не имеющих каких-либо допустимых дефектов, выявленных методами неразрушающего контроля. Разметку и вырезку темплетов следует производить с учетом припусков на резку и механическую обработку. Величина припуска должна обеспечивать минимальное влияние резки на механические свойства металла сварного шва и околошовной зоны образцов.

Величина припуска должна составлять:

• при кислородной (газовой) или воздушно-плазменной дуговой резке – не менее 5,0 мм;

• при механической резке – не менее 3,0 мм.

А.2.30 Маркировка темплетов должна включать номер операционно-технологической карты сборки и сварки, номер сектора КСС, номер темплета и наноситься несмываемой краской или маркером.

А.2.31 Темплеты из поворотных стыковых сварных соединений должны вырезаться равномерно по периметру сварного соединения по схеме, аналогичной рисунку А.1, но не ближе 200 мм от места окончания процесса сварки.

СТО Газпром 2-2.2-136-2007

163

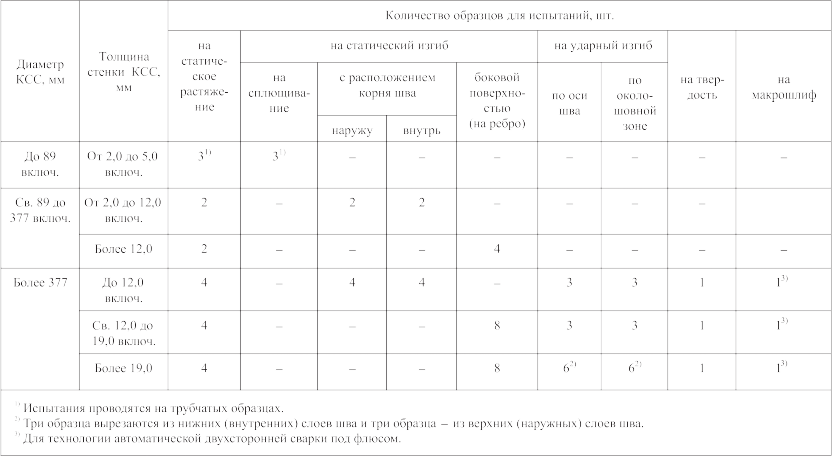

Таблица А.12 – Количество образцов и виды механических испытаний КСС

№ 3 – образец для испытаний на статический изгиб корнем шва внутрь или на ребро;

№ 4 – образцы для испытаний на ударный изгиб (по оси шва);

№ 5 – образцы для испытаний на ударный изгиб (по линии сплавления);

№ 6 – образец для измерения твердости

Примечание – Образцы, отмеченные знаком “*”, испытываются для сварных соединений с толщиной стенки более 19,0 мм.

№ 1 – образец для испытания на статическое растяжение;

№ 2 – образец для испытания на статический изгиб корнем шва наружу или на ребро;

Рисунок А.1 – Схема вырезки образцов для проведения механических испытаний кольцевых стыковых сварных соединений диаметром 377 мм и более

№ 1 – образец для испытания на статическое растяжение;

№ 2 – образец для испытания на статический изгиб корнем шва внутрь;

№ 3 – образец для испытания на статический изгиб корнем шва наружу

Рисунок А.2 – Схема вырезки образцов для механических испытаний кольцевых

стыковых сварных соединений диаметром св. 89 до 377 мм

А.2.32 Методика механических испытаний КСС, тип и размеры образцов приведены в приложении Б.

А.2.33 Механические испытания КСС при аттестации технологий сварки газопроводов из труб с классом прочности К56 и выше надземной прокладки, а также прокладки в зонах сейсмической активности должны выполняться в испытательном центре ООО “ВНИИГАЗ”. А.2.34 Для периодической производственной аттестации технологий сварки допуска-

ется не проводить механические испытания на ударный изгиб при условии, что КСС выполнены сварочными материалами, которые применялись при первичной производственной аттестации.

А.2.35 Перед проведением механических испытаний на статическое растяжение и статический изгиб КСС, выполненных с электродами с целлюлозным видом покрытия или самозащитной порошковой проволокой марки “Иннершилд”, следует провести дефлокирующую термическую обработку образцов при температуре +250°С в течение 6 ч.

А.2.36 При сварке КСС прямых врезок должен осуществляться приемочный пооперационный визуальный контроль каждого слоя шва. По окончании сварки КСС подвергается визуальному и измерительному контролю, основному ультразвуковому (или радиографическому) контролю и капиллярному (или магнитопорошковому) контролю, а также испытаниям на ударный излом.

А.2.37 Для проведения механических испытаний на излом соединений прямых врезок с усиливающей накладкой (воротником) должны быть вырезаны 2 образца для испытания углового соединения (рисунок А.3 а) и 2 образца для испытаний нахлесточного соединения (рисунок А.3 б). Форма и размеры образцов углового и нахлесточного соединений, а также методика механических испытаний приведены в приложении Б.

а) б)

а) без установки воротника;

б) с усиливающей накладкой (воротником);

№ 1 и № 2 – образцы из углового сварного соединения;

№ 3 и № 4 – образцы из нахлесточного сварного соединения

Рисунок А.3 – Схема отбора образцов для механических испытаний угловых сварных швов (прямых врезок)

А.2.38 С учетом требований А.2.37 в процессе производственной аттестации технологии сварки соединений прямых врезок с усиливающей накладкой (воротником) следует выполнить не менее двух КСС:

• без усиливающей накладки (воротника) (рисунок А.3 а);

• с усиливающей накладкой (воротником) (рисунок А.3 б).

При производственной аттестации технологии сварки соединений прямых врезок с диаметром трубы-ответвления (патрубка) менее 57 мм рекомендуется дополнительно выполнить еще одну врезку без установки воротника (шов I). В данном случае из каждого углового соединения следует вырезать по одному образцу шириной 40 мм (ориентировочно) для испытаний на излом.

А.2.39 Количество образцов и виды механических испытаний КСС при производственной аттестации технологий ремонта сваркой дефектов сварных швов приведены в таблице А.13.

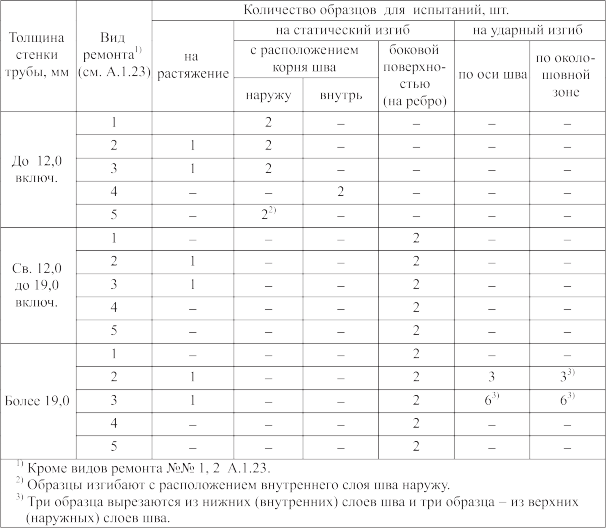

Таблица А.13 – Количество образцов и виды механических испытаний КСС при производственной аттестации технологий ремонта сваркой дефектов сварных швов

А.2.40 Для КСС, выполненных при производственной аттестации технологий ремонта сваркой видов 6), 7) по п. А.1.23, должны быть проведены механические испытания на излом

образцов, вырезанных из углового соединения “основная труба + патрубок”, при этом для углового соединения “патрубок + усиливающая накладка” и нахлесточного соединения “усиливающая накладка + основная труба” проведение механических испытаний не требуется.

А.2.41 При неудовлетворительных результатах механических испытаний КСС аттестационная комиссия принимает решение о механических испытаниях дополнительных образцов, вырезаемых из повторно сваренного КСС, количество которых должно соответствовать требованиям таблицы А.14.

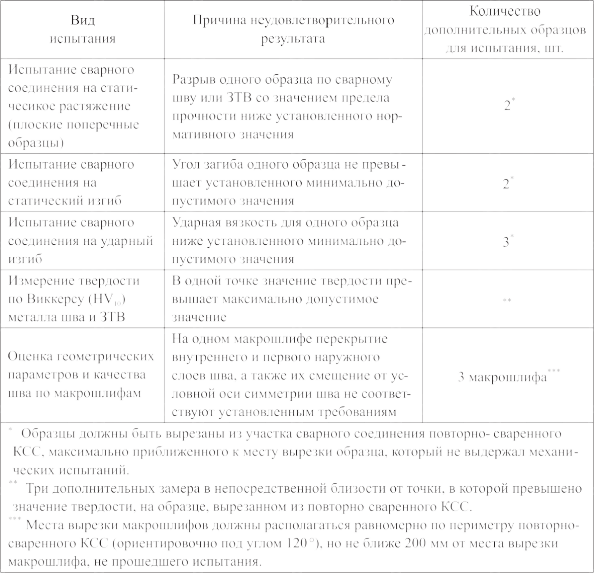

Таблица А.14 – Количество дополнительных образцов для проведения механических испытаний КСС

А.2.42 При неудовлетворительных результатах неразрушающего контроля качества дополнительного КСС по п. А.2.23 или механических испытаний дополнительных образцов КСС по п. А.2.41 аттестационный центр оформляет соответствующее отрицательное заключение с указанием причин. В дальнейшем, организация-заявитель может быть допущена к производственной аттестации технологии сварки после устранения причин неудовлетворительных результатов испытаний. Для выявления причин, по согласованию, могут быть привлечены специалисты аттестационного центра. Для проведения производственной аттестации технологии сварки после устранения причин неудовлетворительных результатов в аттестационный центр должна быть представлена новая заявка на проведение производственной аттестации технологии сварки.

А.2.43 При положительных результатах производственной аттестации в случае необходимости корректируются последовательность выполнения операций подготовки, сборки и сварки, параметры режимов сварки и вносятся изменения и дополнения в операционно-технологические карты сборки и сварки.

А.2.44 По результатам производственной аттестации технологий сварки аттестационная комиссия составляет заключения о готовности организации-заявителя к использованию аттестованных технологий. Заключения составляют в трех экземплярах на основании первичных документов – карт технологических процессов сварки КСС (операционнотехнологических карт сборки и сварки), сертификатов на основные и сварочные материалы, протоколов и заключений по неразрушающему контролю качества и механическим испытаниям КСС.

А.2.45 Заключения оформляются на один способ сварки с указанием области распространения результатов аттестации с учетом заявленных условий. При сварке КСС комбинированной технологией сварки (с применением нескольких способов сварки) заключение оформляется на комбинацию способов сварки.

А.2.46 Аттестационный центр направляет заключения в НАКС. На основании экспертизы представленных документов НАКС оформляет свидетельство о готовности организации-заявителя к использованию аттестованных технологий сварки.

А.2.47 Аттестационный центр передает оформленное свидетельство организации-заявителю для получения у Заказчика разрешения на начало производства сварочных работ с применением технологий сварки, прошедших производственную аттестацию.
