6. БАЛЛОНЫ ДЛЯ СЖИЖЕННЫХ ГАЗОВ (1973 год)

Баллоны под сжиженный газ предназначены для транспортировки, хранения, регазификации и раздачи сжиженных углеводородных газов потребителям. Отечественная промышленность выпускает баллоны объемом 5,27, 30, 40, 50, 55 л, баллоны для автомашин 112 и 250 л, а также малолитражные баллоны объемом 1,4 и 5 л. Баллон состоит (рис. 11.6) из сварной обечайки 7, двух штампованных днищ 2, защитного колпака или воротника 3. горловины 4, подкладных колец 5. башмака 6. В горловину вворачивается вентиль угловой или клапанного типа.

В баллонах объемом 5, 12, 27, 50 и 80 л вместо колпака применяют защитный воротник. Конструкция воротника позволяет улучшить и упростить процессы механизации наполнения и ремонтных работ, а также дает возможность устанавливать баллоны друг на друга, что уменьшает площадь хранения и перевозки.

Каждый баллон должен быть окрашен масляной или эмалевой красной краской. На баллоне делают надпись «пропан — бутан». Надписи на баллонах объемом более 12 л наносят буквами высотой 60 мм па длину не менее половины окружности.

На баллонах около горловины должны быть четко выбиты следующие данные:

наименование или марка завода-изготовителя; тип баллона; номер баллона;

фактический вес баллона в килограммах (для баллонов объемом до 8 л с точностью до 0,1 кг, для баллонов объемом свыше 8 л с точностью до 0,2 кг);

дата (месяц и год) изготовления и следующего освидетельствования;

пробное гидравлическое давление Рпр в кгс/см2; рабочее давление Рр в кгс/см2; объем баллона в литрах (для баллонов до 5 л включительно — номинальный, для баллонов от 5 до 55 л — фактический с точностью до 0.2 л, для баллонов свыше 55 л — в соответствии с ТУ на изготовление);

клеймо ОТК завода-изготовителя (круглой формы диаметром 10 м). Место на баллонах, где выбиты паспортные данные, должно быть покрыто бесцветным лаком и обведено белой краской в виде рамки. На баллонах объемом менее 5 л, а также на баллонах с толщиной стенки .менее 5 мм эти данные разрешается указывать на пластинке, припаянной к баллону, или наносить эмалевой или масляной краской.

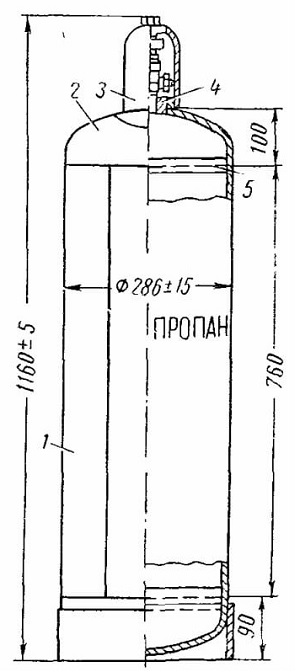

Рис. 11.6. Устройство баллона объемом 50,5 л для сжиженного газа.

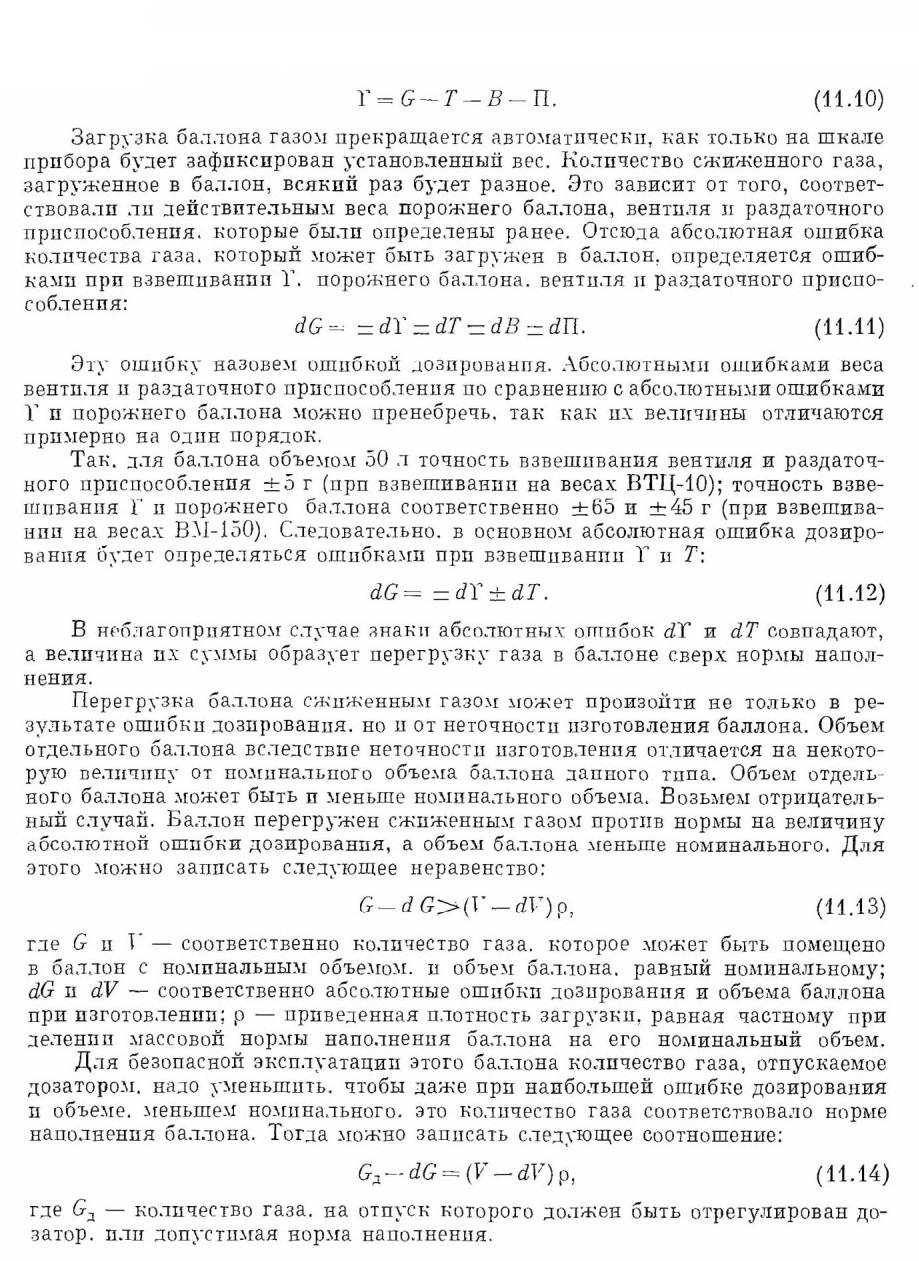

Количество сжиженного газа, помещаемого в баллоне, определяется его объемом, условиями эксплуатации и физическими свойствами. Баллон, наполненный сжиженным газом несколько больше нормы, при нагревании может быть подвергнут внутреннему давлению больше допустимого. Перегрузка баллона сжиженным газом больше нормы может произойти при его заполнении. На газонаполнительных станциях заполнение баллонов газом производится полуавтоматически и контролируется взвешиванием. При заполнении оператор подключает баллон к раздаточному коллектору и устанавливает на шкале прибора вес ϒ. Вес ϒ определяется суммой весов газа G, который может быть

загружен в баллон, порожнего баллона Т вентиля В, раздаточного приспособления П;

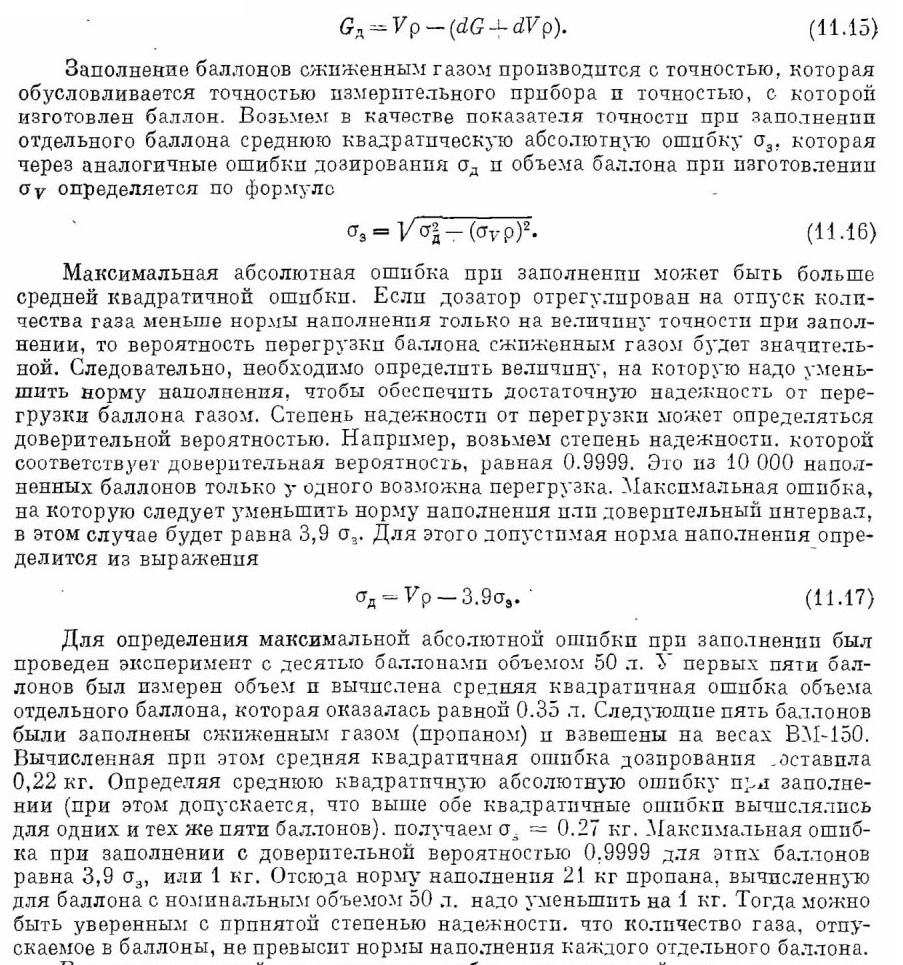

Отсюда допустимая норма наполнения находится как разность между нормой наполнения баллона с номинальным объемом п выражением (dG — dVр), которое является максимальной абсолютной ошибкой при заполнении баллона сжиженным газом:

Вследствие плохой регулировки прибор, отпускающий газ, может завышать или завышать норму наполнения на какую-то постоянную для этого прибора величину. Эта постоянная величина называется систематической абсолютной ошибкой дозирования. Исключить постоянную перегрузку пли недогрузку баллонов можно, если дозатор отрегулировать так, чтобы систематическая ошибка дозирования стала в несколько раз меньше ошибки при заполнении и ею можно было бы пренебречь.

Если регулировка прибора по условиям эксплуатации затруднительна, то при установке веса па шкале прибора, по которому производится прекращение заполнения баллона, каждый раз необходимо учитывать систематическую абсолютную ошибку дозирования.

Так, при экспериментальном заполнении баллонов на весах ВМ-150 средний арифметический вес сжиженного природного газа, приходящийся па баллон, был равен 21,56 кг, хотя вес газа, помещенного в баллоне, при котором должно было происходить прекращение налива, брали равным 21 кг. В этом случае абсолютная величина систематической ошибки равна 0,56 кг.

Путем тщательной регулировки пневматической системы, при помощи которой осуществляется прекращение налива сжиженного газа, можно добиться, что средний арифметический вес газа, дозируемого в баллоны, будет приблизительно равен норме наполнения, на которую регулируется прибор.

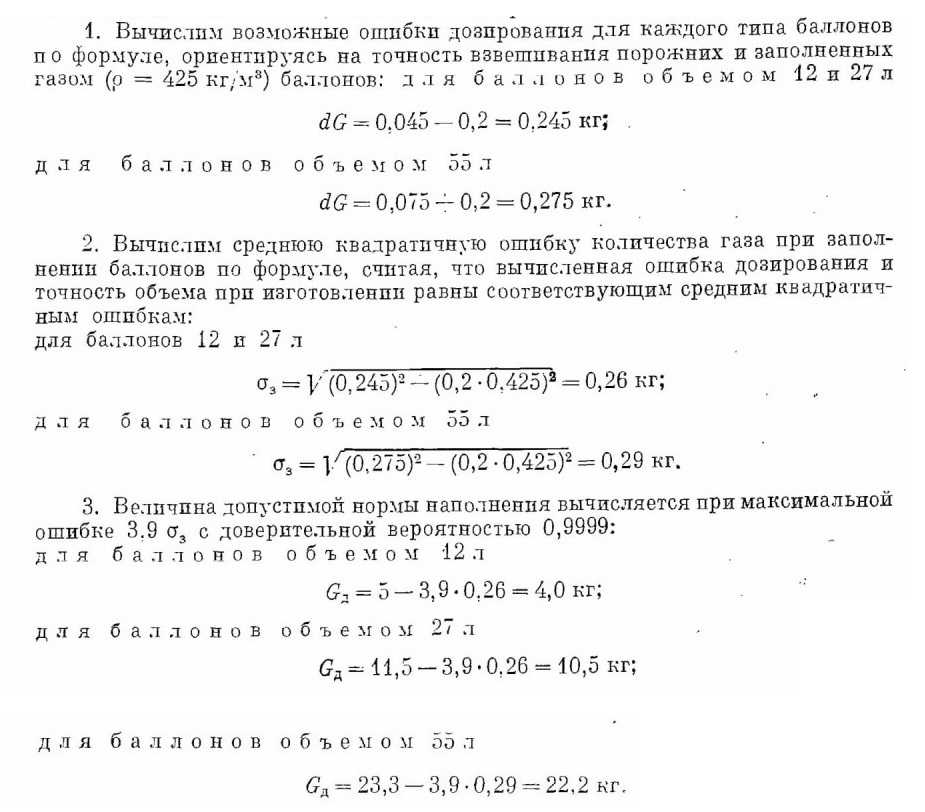

В качестве примера сделаем расчет допустимых норм наполнения пропаном баллонов объемом 12, 27 и 55 л. Нормы наполнения баллонов пропаном могут быть вычислены без учета ошибок дозирования и объема отдельного баллона при заданной расчетной температуре. Для таких баллонов при условии, что расчетная температура +65° С, нормы наполнения соответственно равны 5, 11,5 и 23,3 кг. Кроме того, следует иметь в виду, что объем баллонов от 5 до 55 л выдерживается при их изготовлении с точностью до 0,2 л. Точность взвешивания порожних баллонов объемом выше 8 л па заводе-изготовителе равна 0,2 кг. Точность взвешивания на весах ВМ-150 баллонов объемом 12, 27 и 55 л, заполненных сжиженным газом, соответственно равна 45,45 и 75 г.

Если эксплуатируемые баллоны имеют другую расчетную температуру (допустим большую, чем +65 С), то величины максимальных ошибок будут меньше вычисленных, так как в формуле (11.16) плотность загрузки, соответствующая расчетной температуре, уменьшится.
