4. КОМПОНОВКА И ОСНОВНОЕ ОБОРУДОВАНИЕ ГАЗОНАПОЛНИТЕЛЬНЫХ СТАНЦИЙ (1973 год)

4. КОМПОНОВКА И ОСНОВНОЕ ОБОРУДОВАНИЕ ГАЗОНАПОЛНИТЕЛЬНЫХ СТАНЦИЙ (1973 год)

Для бесперебойного снабжения сжиженным газом в районах потребления создается система распределения сжиженных газов.

Основными производственными звеньями системы распределения являются кустовая база или газораздаточная станция (ГРС) и транспортные средства.

Кустовые базы и газораздаточные станции сжиженного газа предназначены для приема. хранения и наполнения сжиженным газом баллонов и автоцистерн. а также для доставки их коммунально-бытовым и промышленным потребителям.

Газораздаточные станции сжиженного газа сооружаются по типовым проектам пропускной способностью 3000, 6000 и 12 000 т/год и кустовая база сжиженного газа пропускной способностью 25 000 т/год.

В состав газораздаточных станций входят наполнительный цех, хранилища сжиженного газа, эстакада для слива сжиженного газа из железнодорожных цистерн, автомобильные весы, блок вспомогательных помещений, трансформаторная подстанция, пожарный резервуар объемом 400 м3, резервуар для питьевой воды на 50 м3 или водонапорная башня, эстакада для мойки машин.

В состав кустовых баз сжиженного газа кроме указанных сооружений входят насосно-компрессорный цех. прирельсовый материальный склад, погрузочно-разгрузочная площадка для баллонов и бензозаправочный пункт. В наполнительном цехе кустовых баз установлен карусельный агрегат для механизированного наполнения баллонов. Как правило, кустовые базы не имеют автомобильных весов для взвешивания автомобильных и железнодорожных цистерн.

Отличительной чертой кустовых баз сжиженных газов является их способность обеспечивать газом определенный экономический район (область, край, республику). Газораздаточные станции, являясь объектами городского газового хозяйства, способны снабжать газом отдельный населенный пункт или очень незначительное количество таких пунктов, близко расположенных друг от друга.

На кустовых базах и газораздаточных станциях сжиженного газа производятся следующие технологические операции:

прием сжиженного газа;

слив сжиженного газа в хранилища;

хранение сжиженных газов в емкостях хранилищ, автоцистернах, баллонах и т. д.;

слив из пустых и неисправных баллонов неиспарившихся остатков; розлив сжиженного газа в баллоны, автоцистерны и передвижные емкости; транспортировка сжиженного газа в баллонах и по трубопроводной сети (внутренней и внешней);

прием пустых и выдача наполненных баллонов;

ремонт и переосвидетельствование баллонов, передвижных емкостей и автоцистерн;

компаундирование сжиженных газов разных составов с целью улучшения качества нефтепродукта;

заправка автомашин, работающих на сжиженном газе: определение качества сжиженного газа.

Площадки для газонаполнительных станций выбираются на открытой местности. Жилые, коммунальные и промышленные объекты, прилегающие к станции, должны быть расположены со стороны господствующих ветров.

Расстояние между резервуарами, устанавливаемыми на базе хранения сжиженного газа газораздаточных станций, и зданиями или сооружениями, не относящимися к газораздаточной станции, должно определяться в зависимости от размеров резервуара (табл. 11.1).

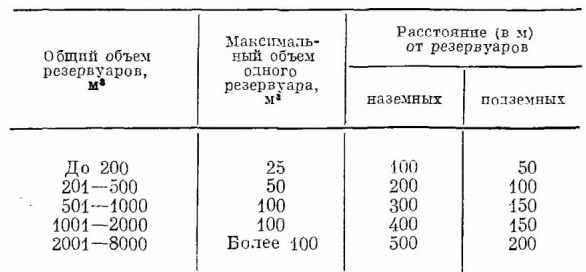

Таблица 11.1 Расстояние от резервуаров до сооружений

Примечание. Расстояния от газораздаточной станции с наземными резервуарами до мест скопления людей—стадионы, парки культуры, выставки и театры (свыше 800 зрителей) — должны приниматься в 2 раза больше указанных.

Расстояния от стационарных емкостей до здании и сооружений этой же станции также нормируются и должны быть не менее величин, указанных в табл. 11.2.

Подземное расположение резервуаров или установка их с обсыпкой может быть рекомендована лишь для тех случаев, когда отсутствует возможность обеспечить требуемые разрывы. Расстояния в свету между наземными резервуарами должны быть не менее диаметра наибольшего из рядом стоящих резервуаров, а при диаметре их до 2 м — не менее 2 м. Расстояние между подземными резервуарами должно быть не менее 1 м. Наземные резервуары устанавливают группами; объем группы резервуаров не должен превышать 2000 м3. При объеме группы до 200 м3 расстояние между ними должно быть не менее 5 м, при объеме от 200 до 700 м3 — не менее 10 м, а при объеме от 700 до 2000 м3 — не .менее 20 м. Расстояния считаются между внешними образующими резервуаров.

Таблица 11.2
Расстояния от резервуаров до зданий и сооружений

	Расстояние (в м) от емкостей
Здания и сооружения	наземных	подземных
Здания насосно-компрессорного и наполни	10	10
тельного отделении	10	10
Железнодорожные пути для слива сжиженного газа (до крайнего рельса)	20	15
	20	15
Автомобильные дороги (до обочины) ....	10	10
Автозаправочные колонки	30	20
Котельная, гараж, мастерская, материальный		30
склад	50	30
Контора и прочие здания	30	30

При размещении наземных резервуаров в два и более рядов расстояние между рядами должно быть не меньше самого длинного резервуара, но не менее 10 м. Каждая группа наземных резервуаров должна иметь обваловку высотой не менее 1 м на полный их объем.

5. РАЗДАТОЧНЫЕ БЛОКИ И КОЛОНКИ

Подача сжиженного газа из стационарных емкостей в наполнительное отделение для заполнения баллонов сжиженным газом п на колонки для заполнения автоцистерн производится насосами по сети стационарных трубопроводов.

В зависимости от заданной производительности наполнительного отделения на наливной рампе устанавливают посты налива баллонов. Каждый пост оборудуется медицинскими весами ВМ-150 или ВПЦ-150 для взвешивания баллонов с сжиженным газом, так как количество газа в баллоне определяется по весу.

Установленный на весы баллон присоединяют к наполнительной рампе и взвешивают. Определяют показания весов с учетом веса необходимого количества жидкого газа и производят наполнение. После наполнения записывают в журнал номер баллона, дату наполнения, состояние баллона, дату последнего освидетельствования, объем баллона, массу залитого газа в килограммах и наименование газа.

Для ускорения налива баллонов сжиженным газом разработаны карусельные установки, которыми оборудуются кустовые базы. Баллоны специальным краном устанавливают на рольганг, по которому они поступают в наполнительное отделение на транспортер карусельной установки. В систему наполнения баллон включается вручную. Оператор на дисковом циферблате устанавливает заданный вес газа и включает отсекатель. который прекращает поступление газа в баллон при фиксировании заданного веса.

Наполнение автоцистерны сжиженным газом производится через заправочную колонку. В шкафу наполнительной колонки размещены запорные вентили паровой и жидкой фаз. Там же располагаются отвод свечи, манометры и счетчик.

На конце заправочного шланга закреплено присоединительное устройство для подключения к автоцистерне.
