3. ПРОЦЕССЫ СЛИВА-НАЛИВА СЖИЖЕННЫХ ГАЗОВ (1973 год)

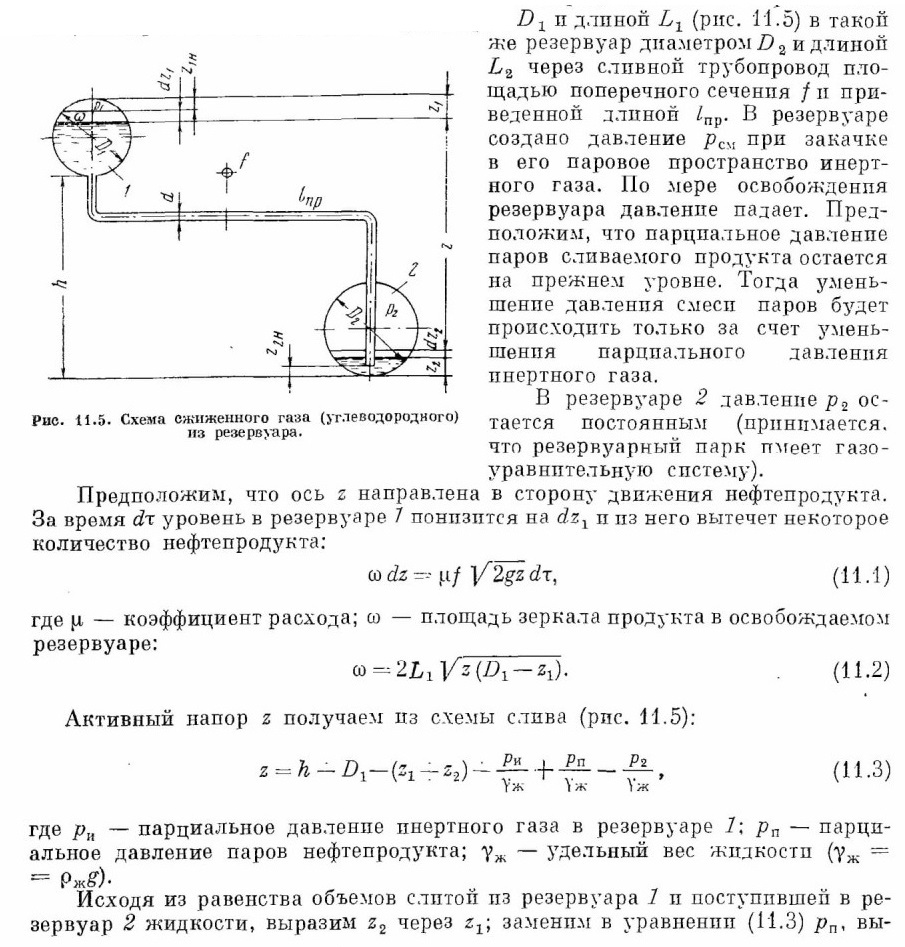

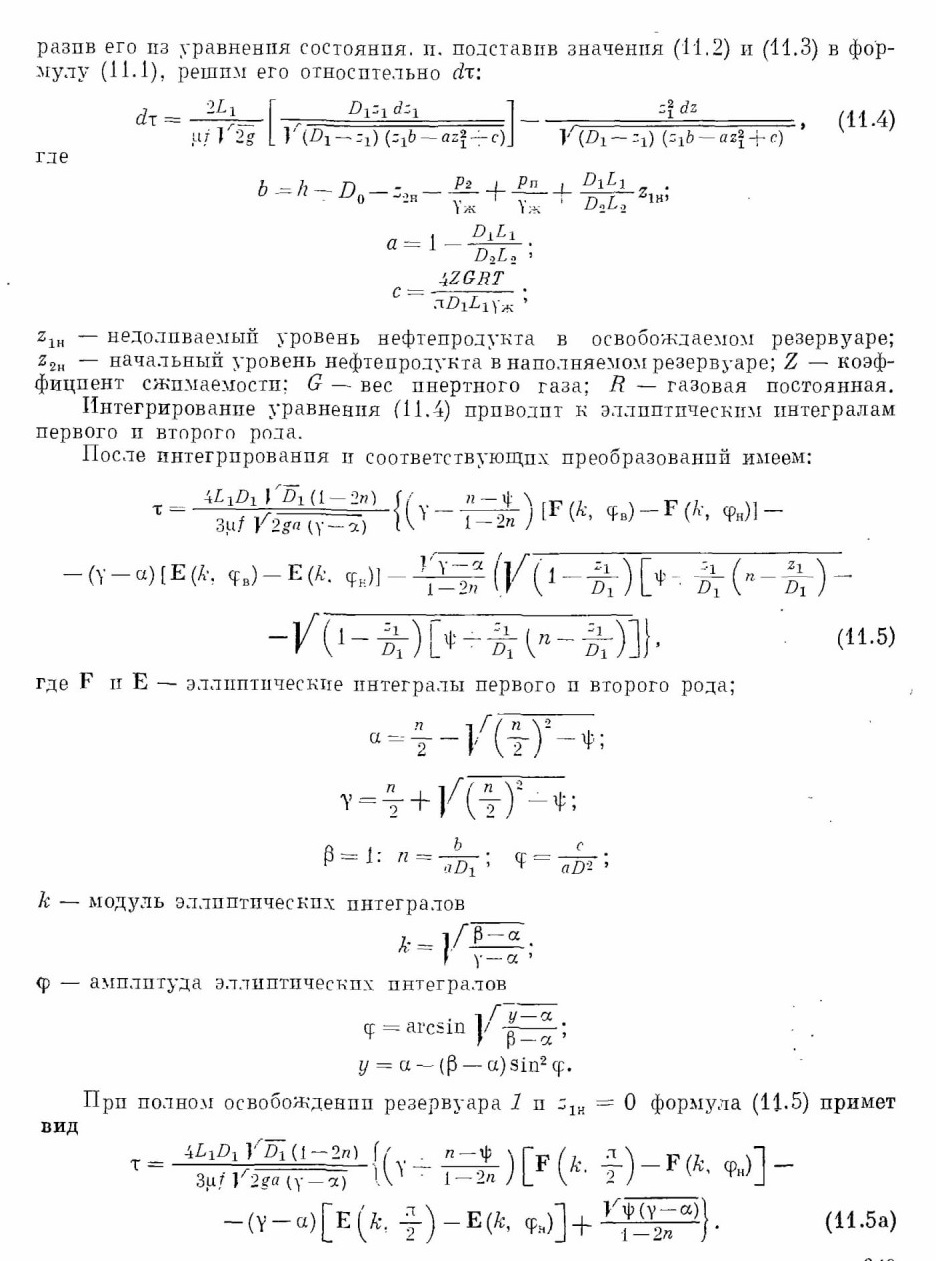

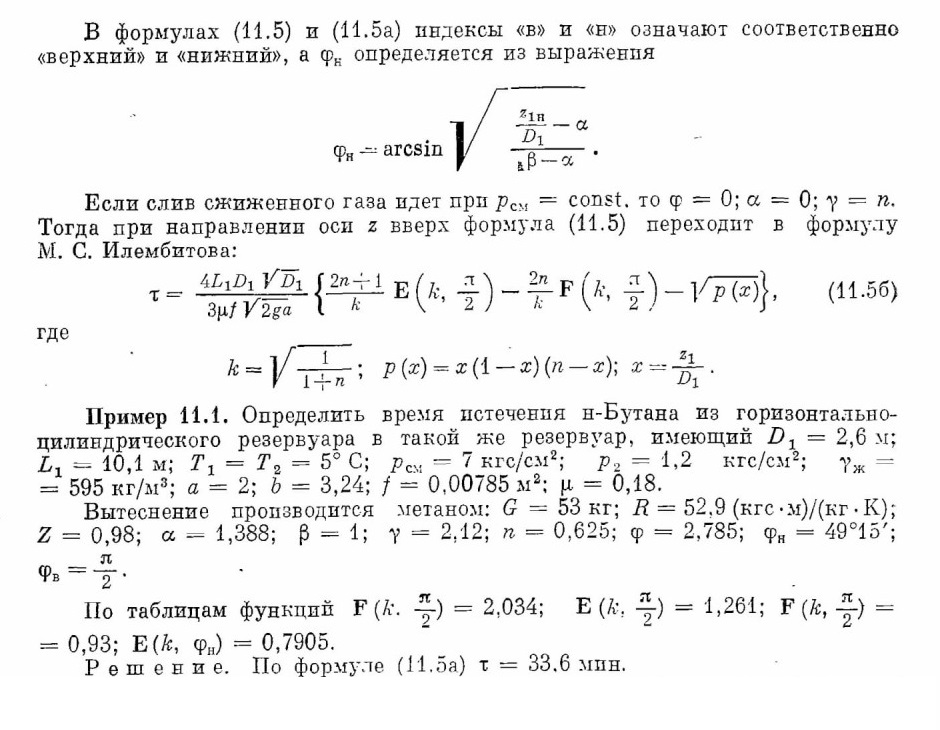

Рассмотрим истечение сжиженного углеводородного газа из горизонтально-цилиндрического резервуара 1 диаметром

Расчет конструктивных примеров позволяет выявить зависимость времени освобождения резервуара от начального перепада давлений.

Анализируя эту зависимость, можно сделать вывод, что перепад давления выше 4—5 кгс/см2 существенного сокращения времени слива не дает. Поэтому следует принимать перепад равным 2—4 кгс/см2.

Рассмотрим компрессорный способ слива сжиженного газа из резервуара компрессор нагнетает пары сливаемого газа в паровое пространство емкости до определенного давления, одновременно происходит слив жидкости.

Для решения поставленной задачи необходимо рассмотреть уравнение теплового баланса системы пар — жидкость — металл емкости и уравнение материального баланса.

Уравнении теплового баланса системы связывает тепло, подведенное к системе извне, с изменением теплосодержания каждого элемента системы в отдельности.

Уравнение материального баланса устанавливает связь между количеством поданного в емкость пара, количеством слитой за время работы компрессора жидкости с изменением массы пара и жидкости в емкости.

При совместном решении уравнении теплового и материального баланса принято:

1) вследствие постоянства объема емкости скорости изменения объемов жидкости и пара равны;

2) скорость изменения температуры металла равна скорости изменения температуры пара;

3) скорости изменения физических параметров жидкости и пара при помощи частных производных связаны со скоростью изменения давления в емкости.

При прогреве всей массы жидкости расход пара увеличивается прямо пропорционально отношению начального объема жидкости к начальному объему пара.


При компрессорном способе перемещения сжиженных углеводородных газов в паровое пространство освобождаемой емкости нагнетают пары этого же газа, давление которых доводят до необходимой для перемещения величины. По достижении заданного давления подача пара прекращается. Слив производится при уменьшающемся давлении в паровом пространстве. Причем нижний предел давления не должен быть меньше заранее заданной определенней величины. Вопрос о том. какое количество жидкости может быть слито за время падения давления от максимальной до минимальной величины, имеет большое практическое значение. С одной стороны, это дает возможность определить удельный расход паров для перемещения жидкости, т. е. отношение массы поданного пара к массе слитой жидкости. С другой стороны, при заданной
производительности сливо-наливных операции решение этого вопроса определит интенсивность работы компрессорной установки.

Для решения поставленной задачи рассмотрены уравнения теплового баланса системы пар — жидкость — металл емкости и уравнение материального баланса емкости.

Уравнение теплового баланса системы связывает тепло, подведенное к системе извне, с изменением теплосодержания каждого элемента системы в отдельности. Причем тепло внутреннего теплообмена принято равным пулю.

Уравнение материального баланса устанавливает связь за время падения давления от максимальной величины до минимальной с изменением массы пара и жидкости в емкости.

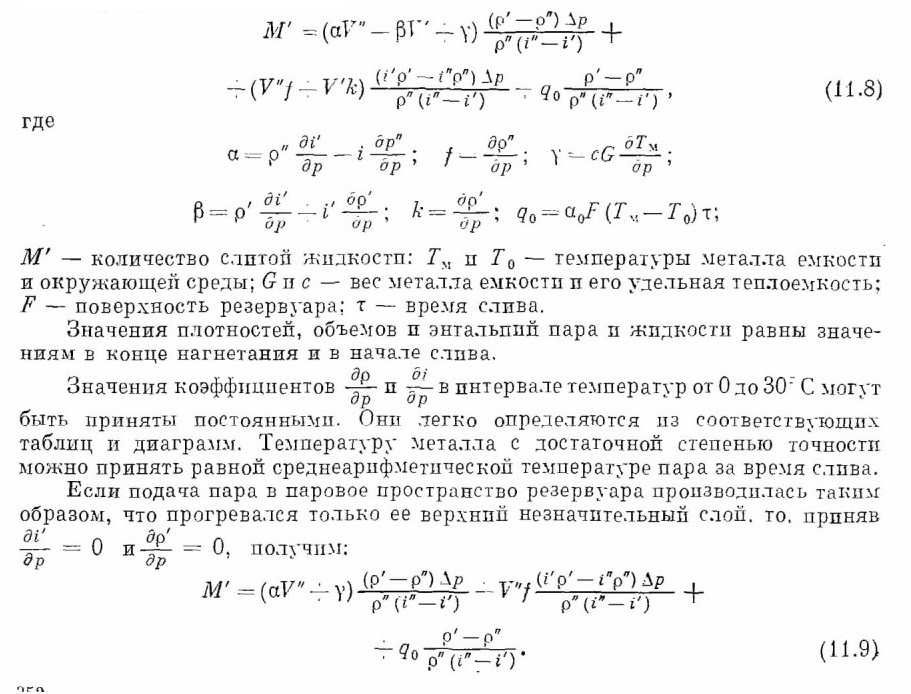

В результате имеем:

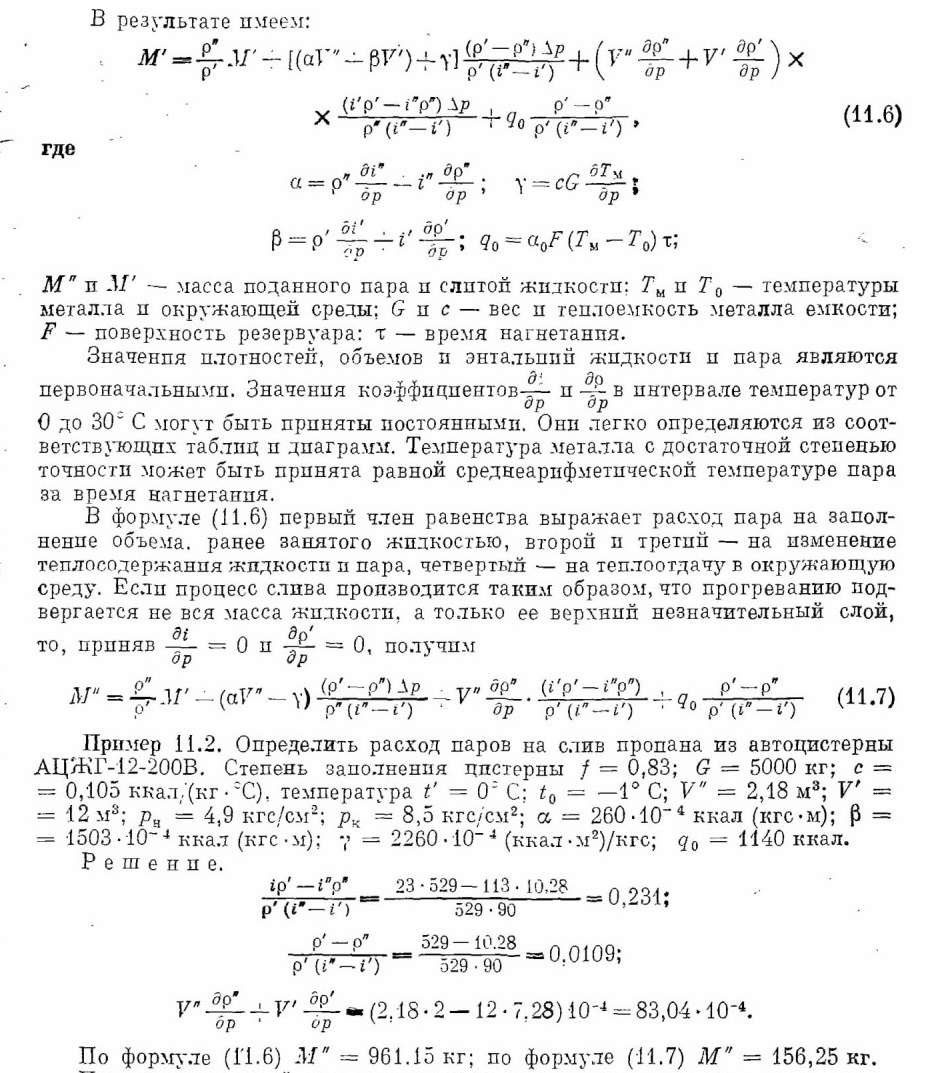

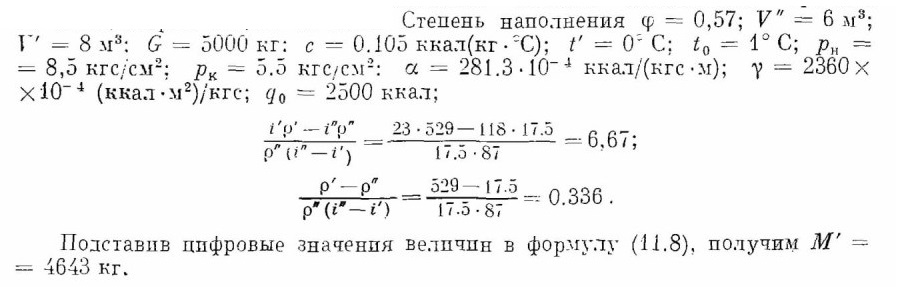

Пример 11.3. Определить количество слитого сжиженного пропана из автоцистерны АЦЖГ-12-200В.
