5. ТЕРМИЧЕСКИЕ НАПРЯЖЕНИЯ В СТАЛЬНЫХ ТРУБОПРОВОДАХ НЕФТЕБАЗ (1973 год)

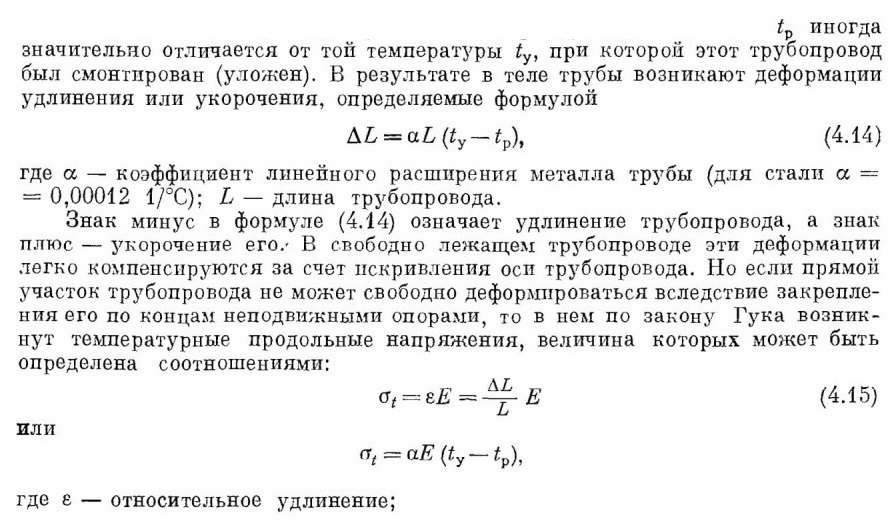

В процессе эксплуатации рабочая температура трубопроводов

 Е — модуль упругости материала трубы.

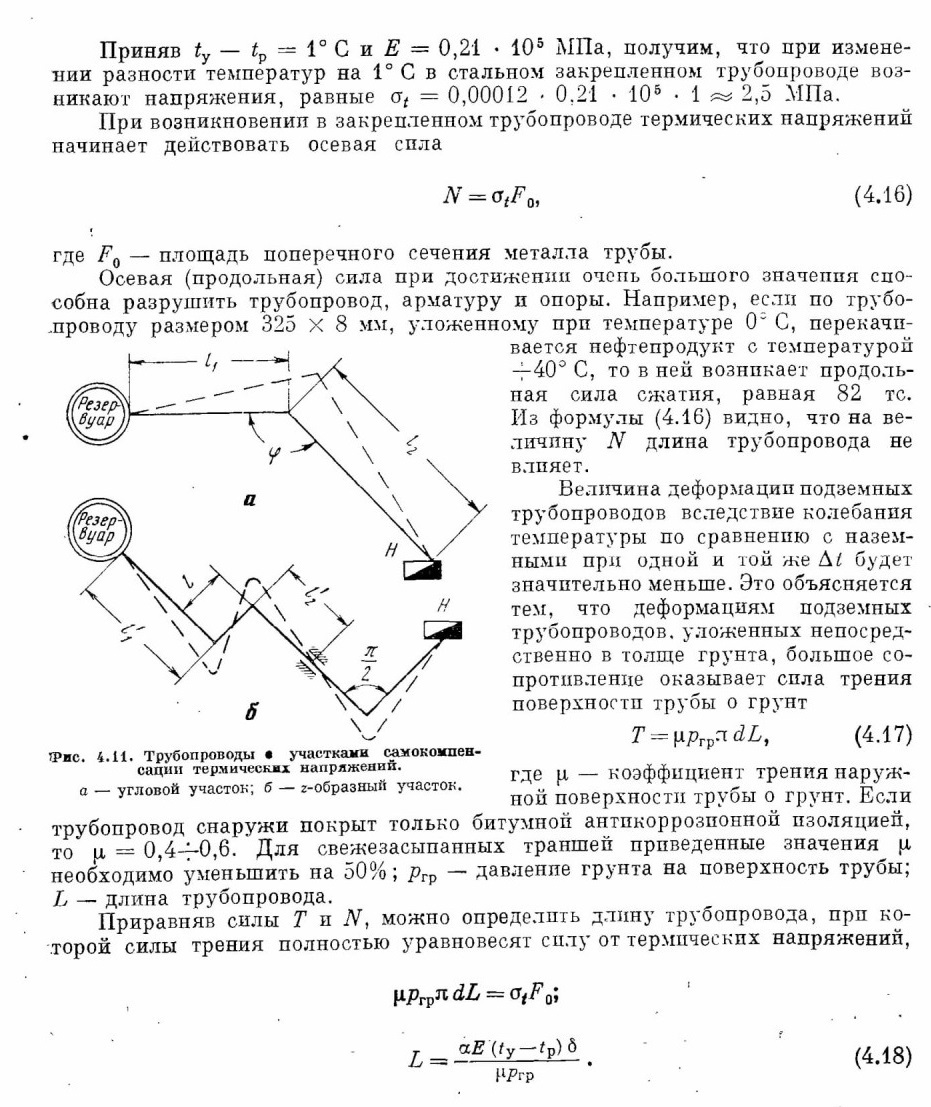

Для разгрузки трубопроводов от термических напряжений чаще всего используют естественную гибкость труб, прокладывая трассу таким образом, чтобы прямые участки чередовались с криволинейными. Такие трубопроводы называются самокомпенсирующимися. На рис. 4.11, а, б показаны два наиболее распространенных вида самокомпенсирующихся участка трубопровода.



Как видно из схемы, при нагревании такой трубопровод будет деформироваться и примет положение, показанное пунктиром.



Если самокомпенсацией не удается полностью разгрузить трубопровод от температурных напряжений, применяют специальные компенсаторы. Наибольшее распространение получили сальниковые, линзовые и гнутые компенсаторы.

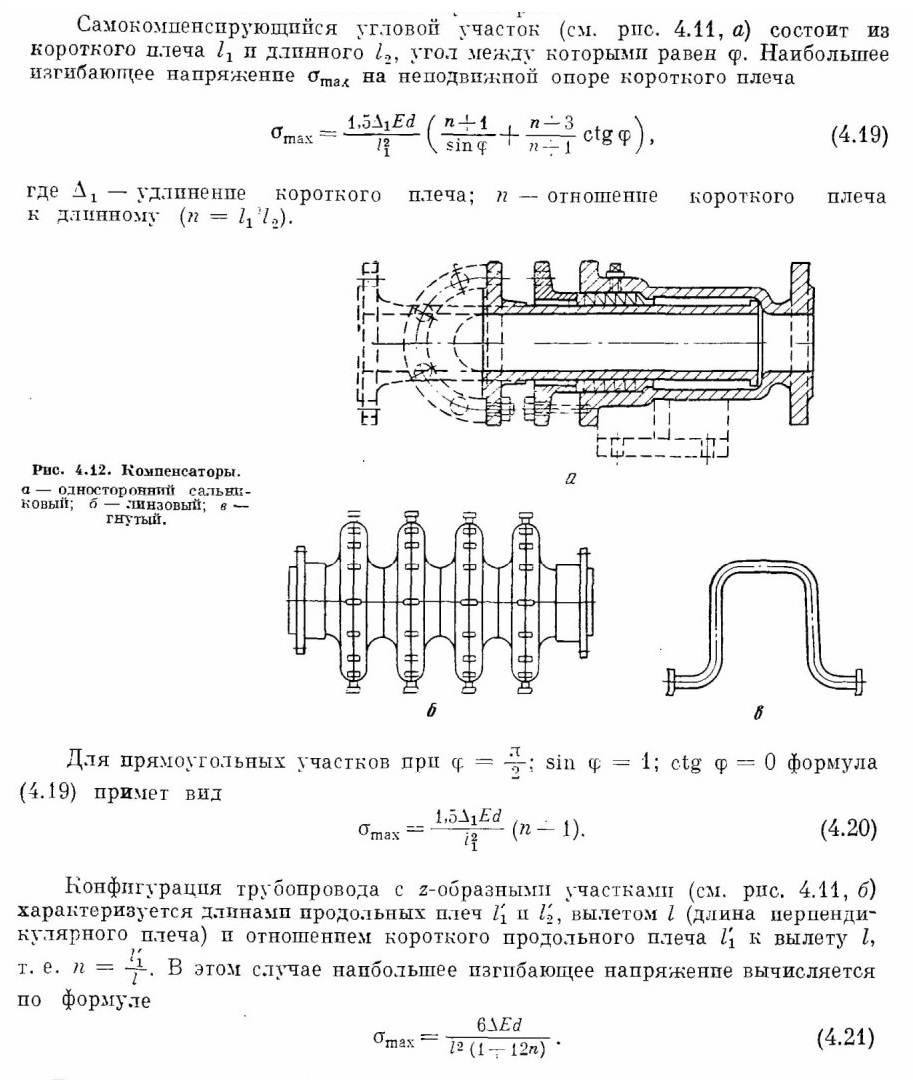

Сальниковые компенсаторы (рис. 4.12, а) состоят из корпуса и скользящего в нем стакана. Герметичность компенсаторов обеспечивается сальниковой набивкой. Изготовляют компенсаторы двух типов: односторонние и двухсторонние. Двухсторонний компенсатор обеспечивает перемещение правой и левой ветвей трубопровода.

Для сальниковых компенсаторов требуется весьма точный монтаж. Перекосы присоединяемых трубопроводов вызывают заедание стакана и разрушение компенсатора.

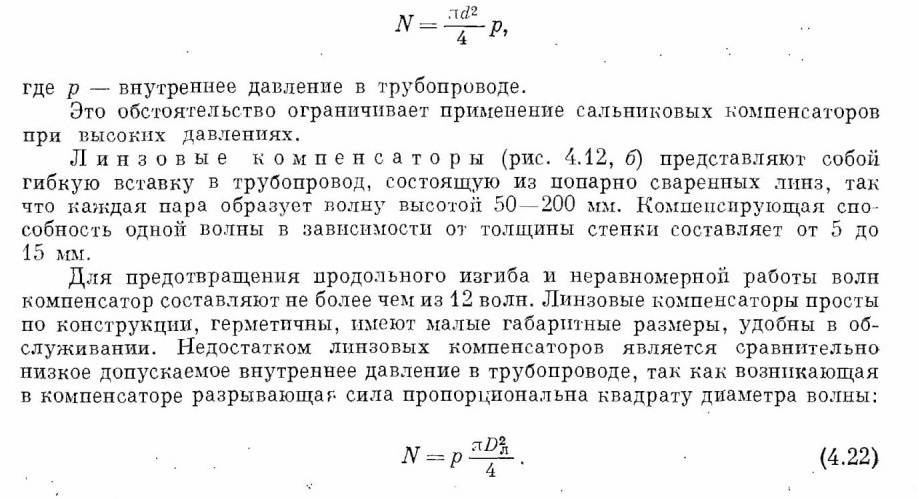

Габаритные размеры компенсаторов подбираются в зависимости от расчетной величины деформации трубопровода. Преимуществом сальниковых компенсаторов являются их компактность и сравнительно большая компенсирующая способность (до 300 мм). Компенсаторы на низкие давления выполняют из чугуна, а на давление до 1,6 МПа (для труб диаметром 70—300 мм) — из стали. Сальниковые компенсаторы не рекомендуется применять при малых диаметрах труб, так как они часто перекашиваются и «заедают» вследствие большой естественной гибкости трубопровода. В случае заедания компенсатора на неподвижные опоры, находящиеся на концах компенсируемого участка, будет действовать продольная сила

Гнутые компенсаторы (рис. 4.12, в) изготовляют из тех же труб  из которых смонтирован трубопровод. Из всех известных форм наибольшее распространение получили простые в изготовлении И-образные компенсаторы. В отличие от рассмотренных выше типов гнутые компенсаторы пригодны для высоких давлений и герметичны. Недостатками их являются значительны е габаритные размеры. Расчет гнутых компенсаторов ведут по специальным номограммам, одна из которых представлена на рис. 4.13.

Монтаж гнутых компенсаторов, как правило, ведется с предварительной растяжкой па половину температурного удлинения трубопровода. Это позволяет вдвое увеличить компенсирующую способность компенсатора.
