§ 4. РАСЧЕТ СТАЛЬНЫХ ТРУБОПРОВОДОВ НЕФТЕБАЗ НА ПРОЧНОСТЬ (1973 год)

Стальные трубопроводы нефтебаз рассчитывают на прочность по предельным состояниям. Предельным состоянием трубопровода называется такое состояние, при котором дальнейшая его эксплуатация приведет к разрушению. Для трубопроводов предельными состояниями являются: 1) несущая способность (прочность и устойчивость); 2) предельные деформации.

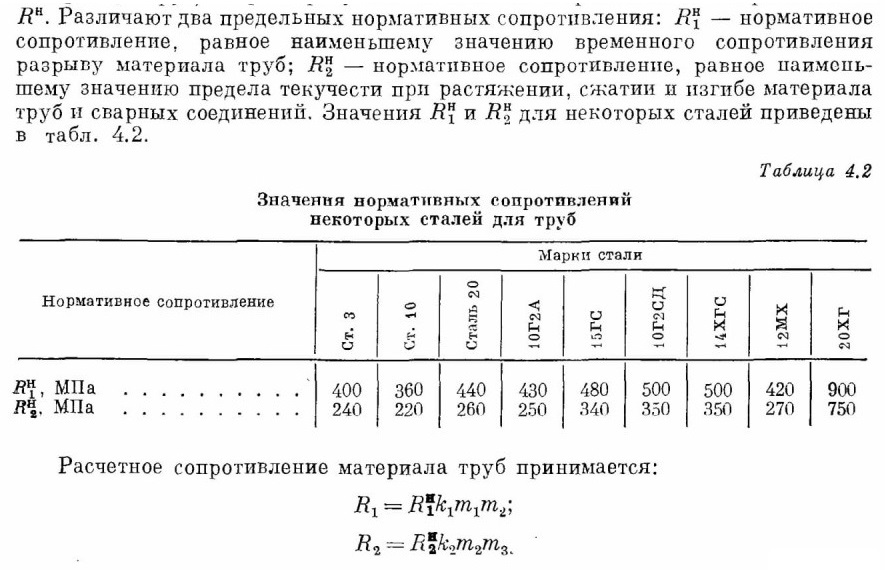

При расчете трубопроводов по первому предельному состоянию прочность материала труб (сварные соединения принимаются равнопрочными основному материалу труб) характеризуется величиной нормативного сопротивления

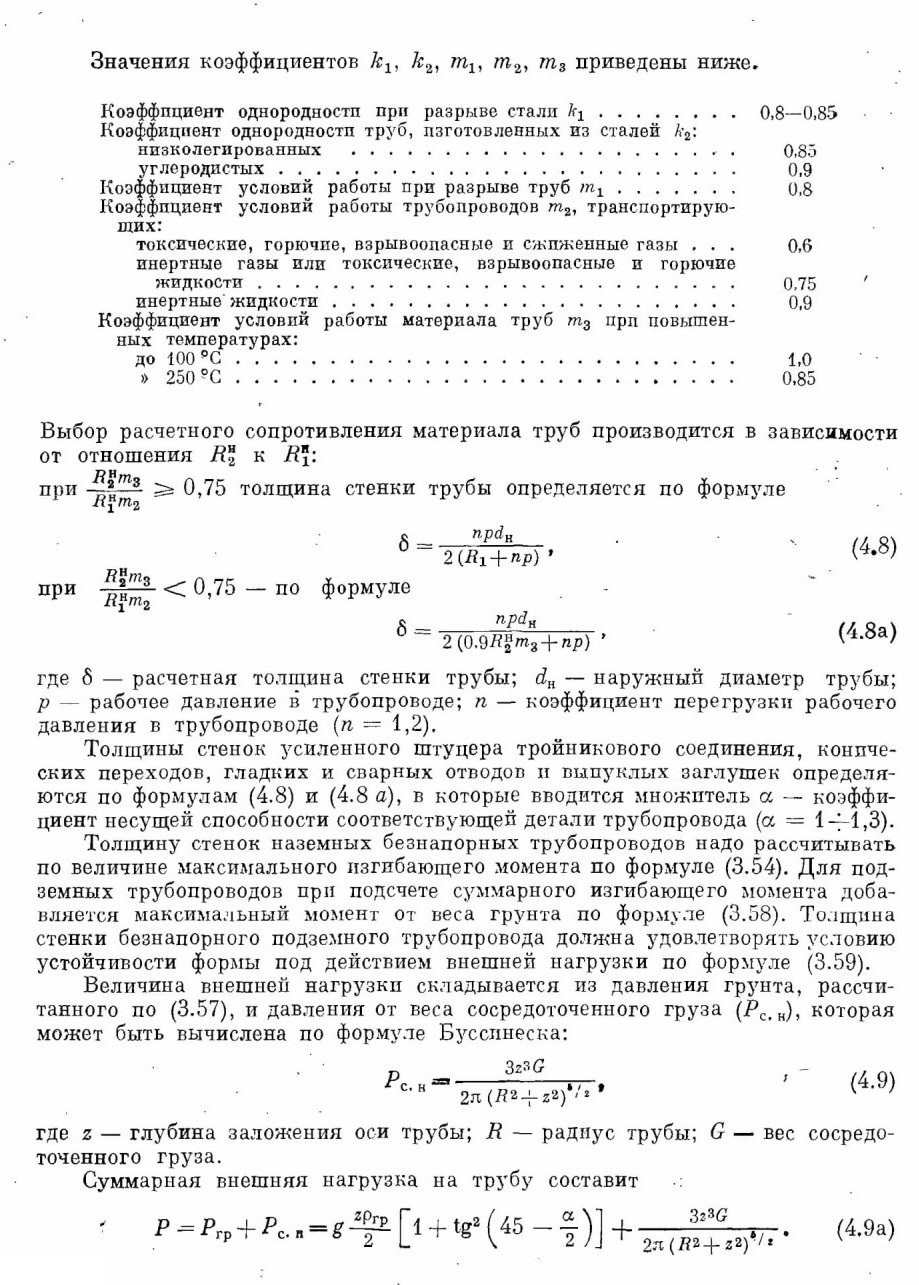

Значения коэффициентов

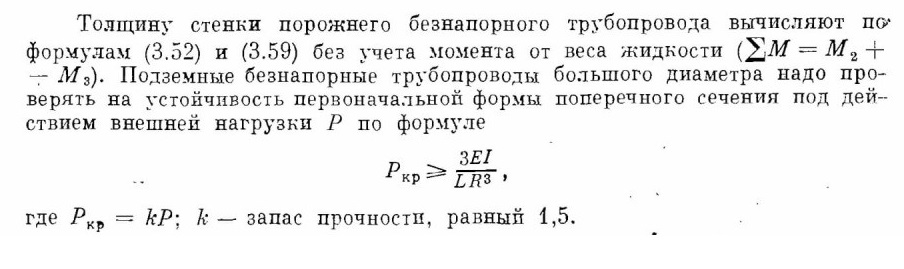

Толщину стенки порожнего безнапорного трубопровода вычисляют

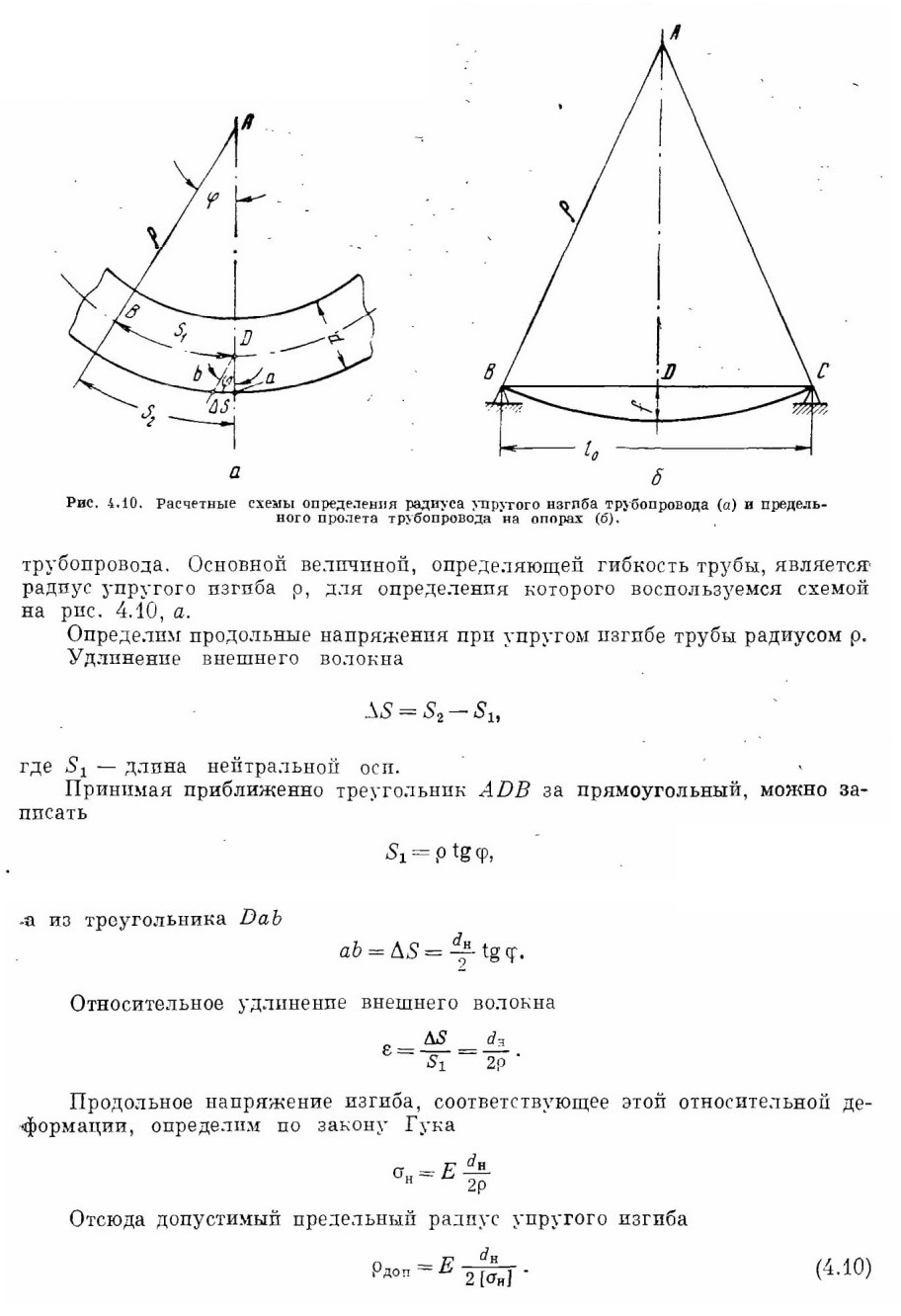

Определение допустимого радиуса упругого изгиба

При прокладке трубопроводов на местности ось трубы, как правило, находится в изогнутом состоянии из-за неровностей рельефа и поворотов трасс в горизонтальной плоскости. Изгиб трубы чаще всего происходит в упругой стадии работы металла использованием естественной гибкости

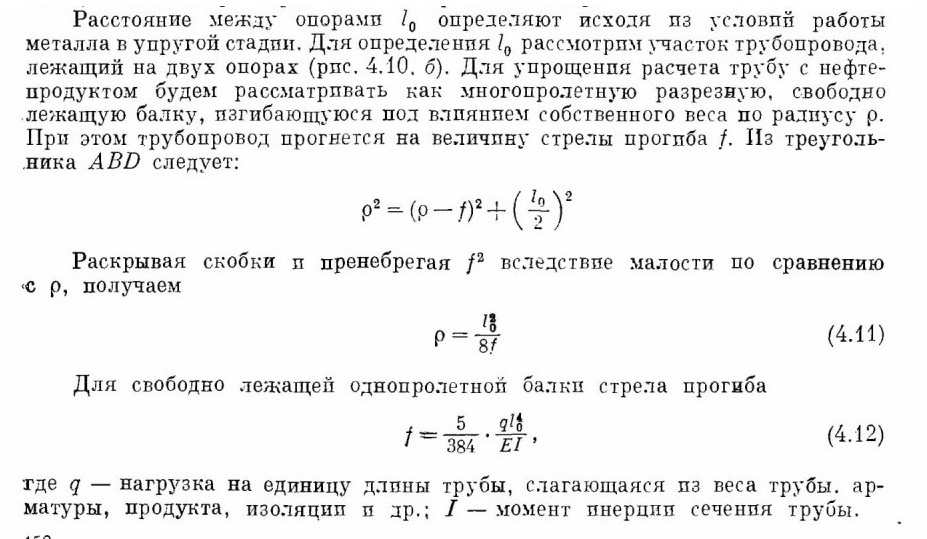

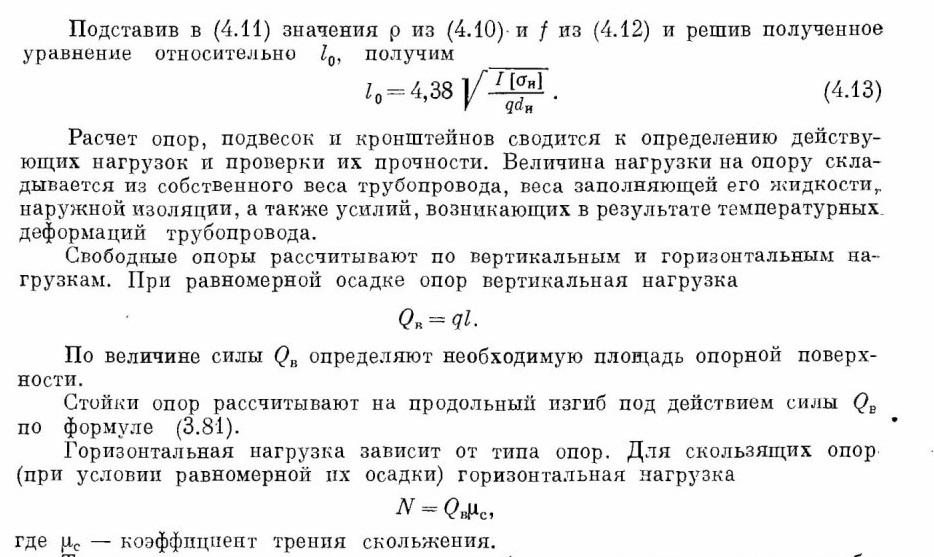

Расчет трубопроводов на опорах

Некоторые технологические трубопроводы нефтебаз целесообразно укладывать над землей на опорах (например, «горячие» нефтепроводы с теплоизоляцией, паропроводы, конденсатопроводы, переходы, трубопроводы, укладываемые на кронштейнах внутри помещений, и др.). Опоры под эти трубопроводы строят двух типов: свободные и неподвижные («мертвые»). Свободные опоры позволяют трубопроводу передвигаться в осевом направлении и ограниченно в поперечном.

Неподвижные опоры закрепляют в определенном положении арматуру трубопроводов, не допускающую перемещения: задвижки, тройники, крестовины, компенсаторы термических напряжений и др.

Типы и размеры неподвижных опор выбирают в зависимости от способа прокладки трубопровода и величины действующей на опору силы. Осевое усилие, действующее на эти опоры, зависит от способа компенсации термических напряжений и расположения опор.
