2. РАСЧЕТ ФУНДАМЕНТОВ ПОД НАСОСНЫЕ АГРЕГАТЫ НА НЕФТЕБАЗАХ (1973 год)

Фундаменты под центробежные насосы и электродвигатели рассчитывают на резонанс колебательных движений агрегата и основания.

Если ротор электродвигателя и рабочее колесо центробежного насоса были бы абсолютно уравновешены, то никаких возмущающих колебаний они бы не создавали. Но достигнуть полного совпадения центра тяжести вращающихся масс с осью вращения вряд ли возможно. Обычно имеется эксцентриситет вращающихся масс r0, вследствие чего появляется неуравновешенная центробежная сила

Под действием этой силы могут создаваться колебания фундамента. Если частота колебаний фундамента совпадает с частотой колебаний насоса, получается резонанс, т. е. колебания могут увеличиться до размеров, опасных для прочности насоса, электродвигателя п фундамента.

Основные собственные частоты колебаний фундамента обычно меньше рабочих частот центробежных насосов и их совпадение маловероятно. Центробежные насосные агрегаты принадлежат к классу машин, хорошо уравновешенных статически и динамически, их действительный эксцентриситет составляет не более 0,2 мм. Поэтому возмущающие нагрузки, которые вызывают вибрации фундаментов, относительно невелики; они даже в самых неблагоприятных условиях не могут вызвать вибрации недопустимой амплитуды, так как масса фундамента по отношению к массе вращающихся частей агрегата велика. Для приближенной оценки этого влияния вычислим амплитуду колебания фундамента в наиболее неблагоприятных условиях - резонанса.

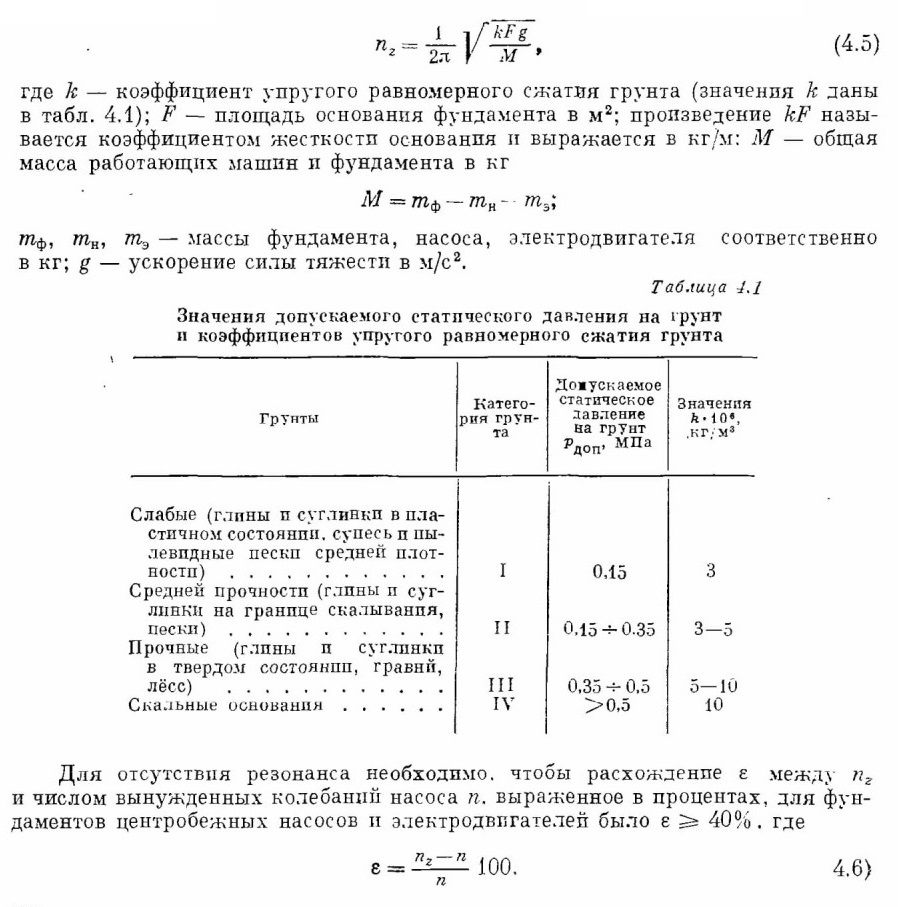

Частота собственных вертикальных колебаний фундамента определяется по формуле

Поршневые насосы при числе цилиндров менее четырех являются неуравновешенными и поэтому могут вызвать опасные вибрации. Фундаменты таких насосов следует рассчитывать и на амплитуду собственных колебаний.

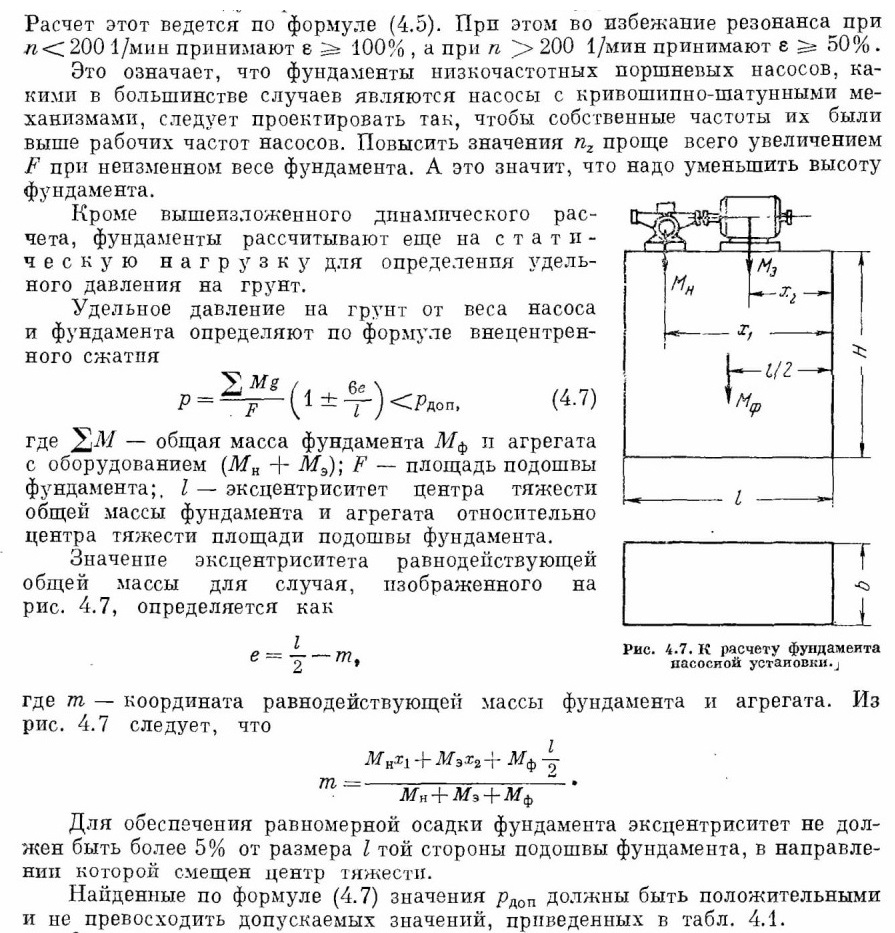

Отрицательные значения р означают, что фундамент отрывается от грунта.

Фундаменты под насосы выполняют из кирпича, бутобетона, бетона марки 90 и железобетона. Фундаменты в плане делают на 100—150 мм шире и длиннее плиты насоса и несколько приподнимают над полом. Если учитывать, что малые насосы будут заменяться большими, то размеры фундамента следует рассчитывать по большим насосам. Фундаментные болты закладывают в приготовленные для них гнезда и заливают цементным раствором.

На фундаменты под насосные агрегаты не рекомендуется опирать и жестко связывать с ними части сооружения и конструкции, которые могут передавать

вибрации основным элементам здания (стенам, колоннам, перекрытиям) насосной.

При невозможности выполнения этого требования (например, для внутренней перегородки в насосной) для уменьшения вибрации между фундаментом насосов и опираемой конструкцией устанавливают упругие прокладки (резину, войлок и др.).

Для предотвращения разрушения бетонной поверхности фундамента от вредных действий нефтяных масел необходимо покрывать их слоем штукатурки с 5%-ным раствором стекла и цемента.
