Насос НШ-32У самосвала ЗИЛ-ММЗ-554
Разборка и сборка насоса НШ-32У самосвала ЗИЛ-ММЗ-554
Насос следует разбирать только для замены
изношенных резиновых уплотнительных колец и манжет. Ремонтировать и
заменять детали насоса, кроме замены резиновых уплотнений, в условиях
автотранспортных предприятий и в мастерских .гаражей колхозов и совхозов
не рекомендуется. Ремонтировать насосы следует только на
специализированных заводах.
Разборку и сборку насоса для замены резиновых уплотнений следует
осуществлять только в закрытом помещении. Для замены резиновых
уплотнительных колец и манжет снимают крышку 1 шасоса, отвернув для
этого болты 10. Манжету 7 выпрессовывают «з крышки 1 насоса после снятия
стопорного 8 и упорного 9 колец. При снятии крышки насоса возможны
случая выемки втулок из колодцев корпуса. При последующей сборке
необходимо сохранять прежнее расположение и направление разворота втулок
((втулки развернуты по направлению вращения ведомой шестерни).
Затем вынимают фигурную пластину и уплотнительное кольцо из крышки
насоса. Снимают манжету 12, уплотнение 15 и вкладыш 14. Поврежденные
уплотнения и манжеты заменяют новыми. При установке крышки на насос
необходимо предохранить уплотняющую поверхность манжеты от повреждений.
При установке новой манжеты следить, чтобы маслоснимающая кромка манжеты
была направлена внутрь корпуса насоса.
При установке крышки насоса и уплотнений необходимо применять оправку
(рис. 10), рекомендуемую заводом-изготовителем насосов. После постановки
уплотнений необходимо осторожно надеть крышку так, чтобы из каркасного
сальника не выпала пружина. Крышку на корпус насоса надевают при помощи
оправки. Оправку необходимо вставить в отверстие крышки со стороны
присоединительного фланца и крышку вместе с оправкой надеть на шлицевый
конец шестерни, после чего оправку удалить. Все болты крышки должны быть
затянуты до отказа. Перед запрессовкой на вал ведущей шестерни новый
сальник должен быть смазан маслом. Ведущий вал собранного насоса должен
поворачиваться плавно, без заеданий.
При замене манжеты 7 (см. рис. 9) без снятия крышки насоса необходимо
снять стопорное 8 и упорное 7 кольца и вынуть сальник. При постановке в
крышку новой манжеты следует применять ту же оправку, установив ее на
шлицевый конец оси шестерни. Затем запрессовать манжету в крышку,
удалить оправку и установить упорное и стопорное кольца.

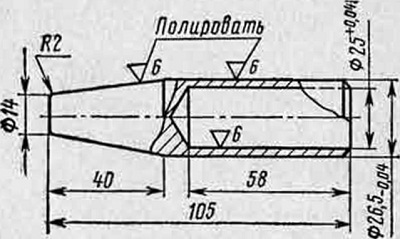

Рис. 10. Оправка для установки манжеты насоса
