ВАЗ-2131. Замена топливного фильтра (инж)






Работу проводим на непрогретом двигателе.

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем кронштейн опоры запасного колеса (смотрите соответствующий раздел).

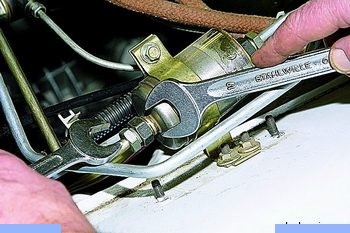

Удерживая ключом «на 19» фильтр, ключом «на 17» отворачиваем штуцер топливной трубки, постепенно стравливая бензин в подставленную емкость.

Отводим топливную трубку от фильтра. Аналогично отсоединяем штуцер второй трубки.

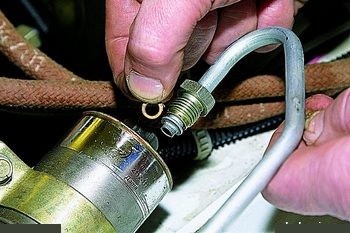

На каждой трубке надето резиновое уплотнительное кольцо, которое заменяем новым при повреждении.

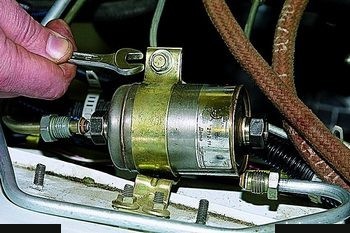

Ключом «на 10» ослабляем стягивающий болт хомута...

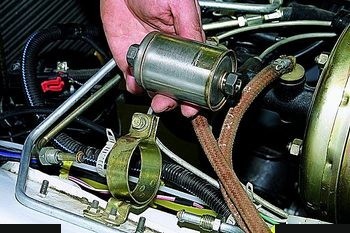

...и вынимаем топливный фильтр.

Устанавливаем фильтр в обратной последовательности.
Стрелка на новом топливном фильтре должна быть направлена к задней части автомобиля.
Смонтировав новый фильтр, проверяем герметичность соединений при работающем двигателе.









ВАЗ-2131. Замена воздушного фильтра (инж)

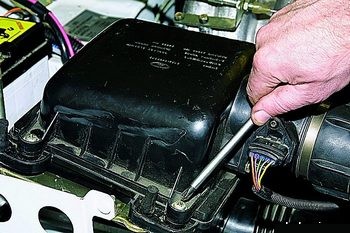

Крестообразной отверткой отворачиваем четыре винта крепления крышки корпуса.

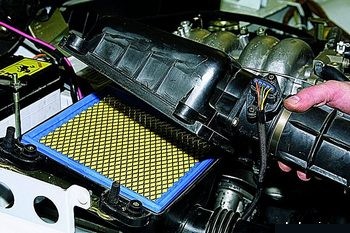

Осторожно, не натягивая проводку датчика массового расхода воздуха, приподнимаем крышку...

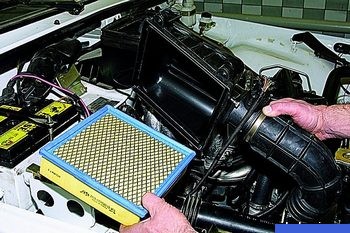

...и извлекаем сменный элемент воздушного фильтра.

Очищаем полость корпуса фильтра и устанавливаем новый сменный элемент воздушного фильтра, закрепляем крышку.
