Suzuki Carry (2017 year). Instruction japanese - part 15

サービスデータ

8-6

8

運転席から

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

82M80020

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ
い。

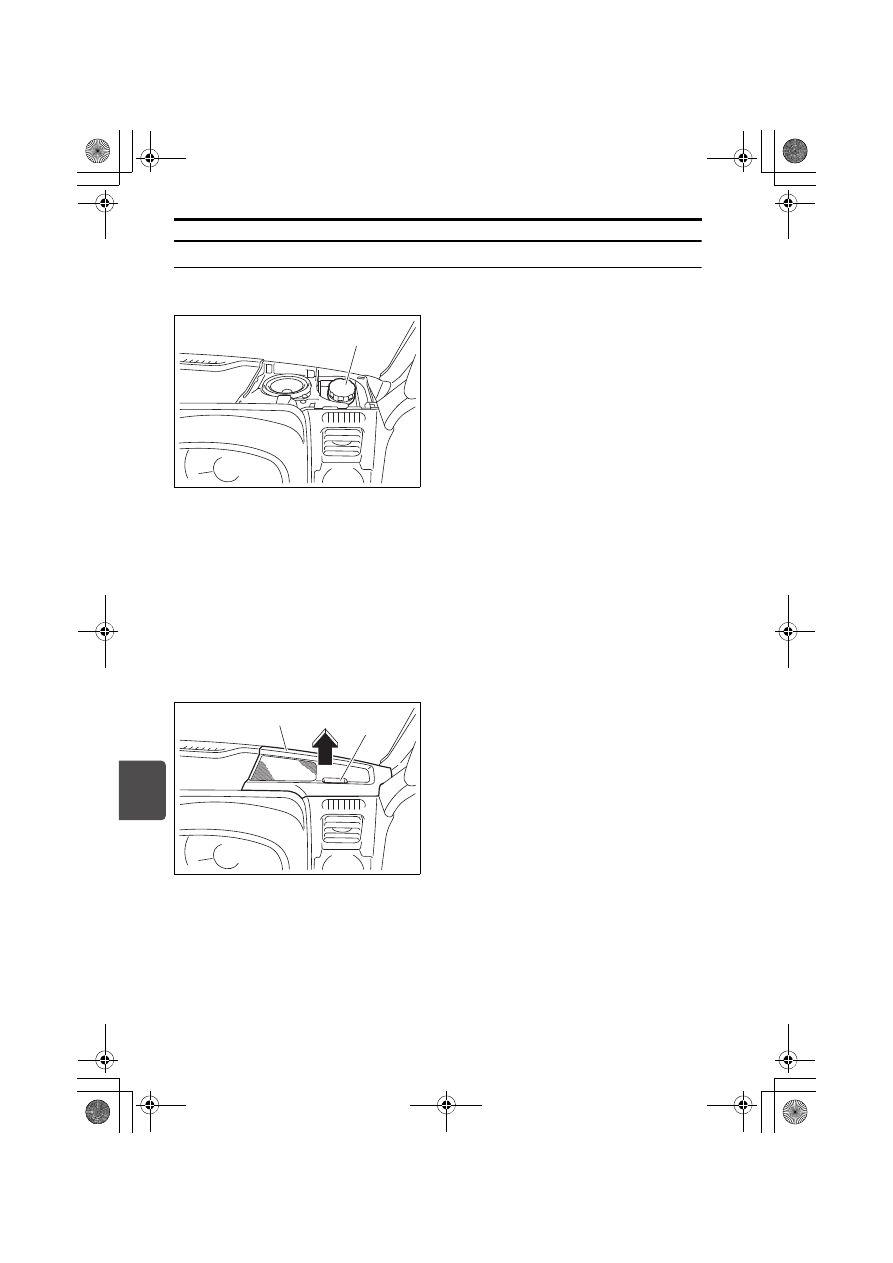

■ リザーバータンクを確認するときは

リザーバータンクは運転席側のインパネ上面にあるカバー（2）を取ると確認できま
す。



カバーはとっ手（3）を持って上に引き上げて取り外します。

82M80030

(1)

(1) ブレーキフルードリザーバータンク

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-7

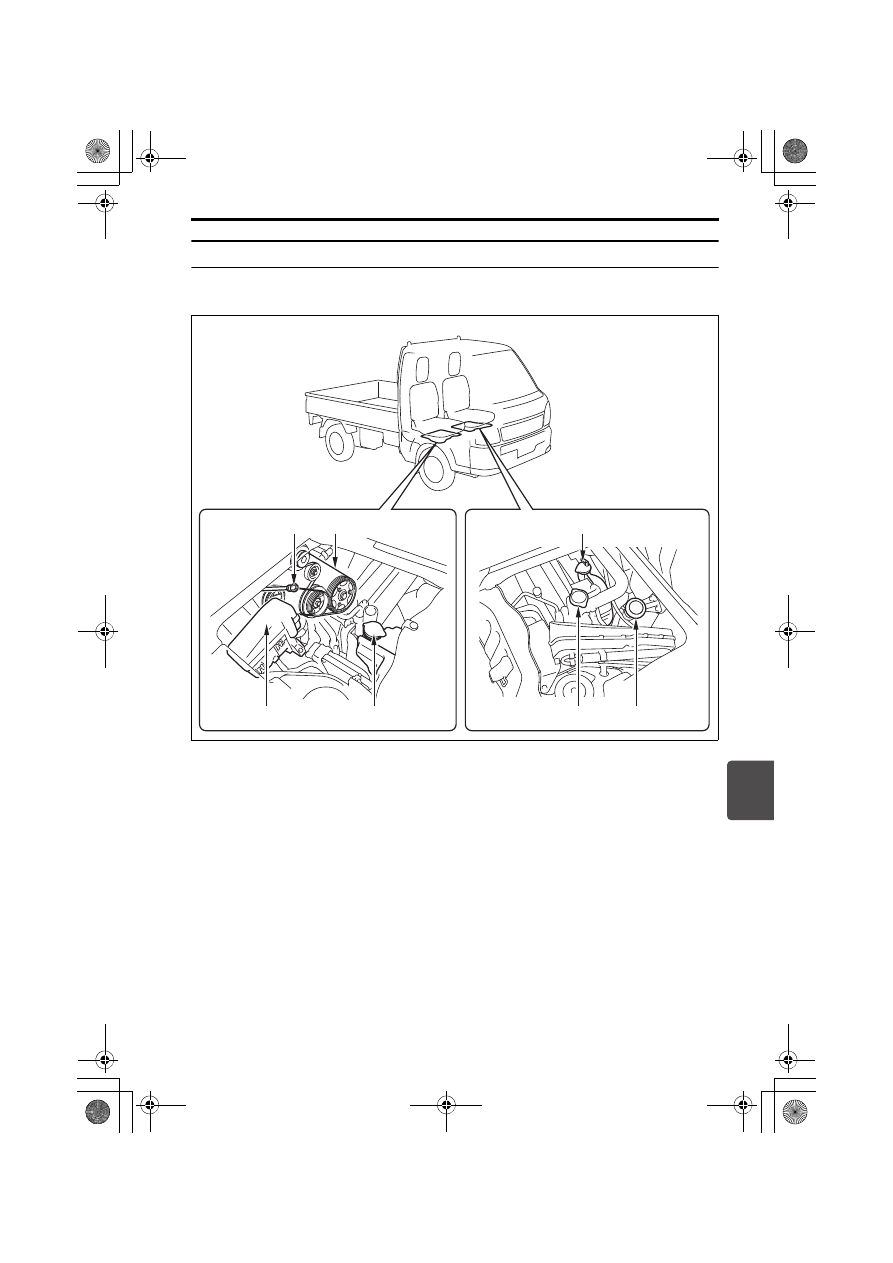

エンジンルームをのぞいて

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

82M80040

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ
い。

(1) エンジンオイルレベルゲージ

(5) 冷却水リザーバータンク

(2) ドライブベルト

(6) ラジエーターキャップ

(3) ヒューズボックス

(7) エンジンオイルフィラーキャップ

(4) ウォッシャータンク

(7)

(3)

(4)

(6)

(5)

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-8

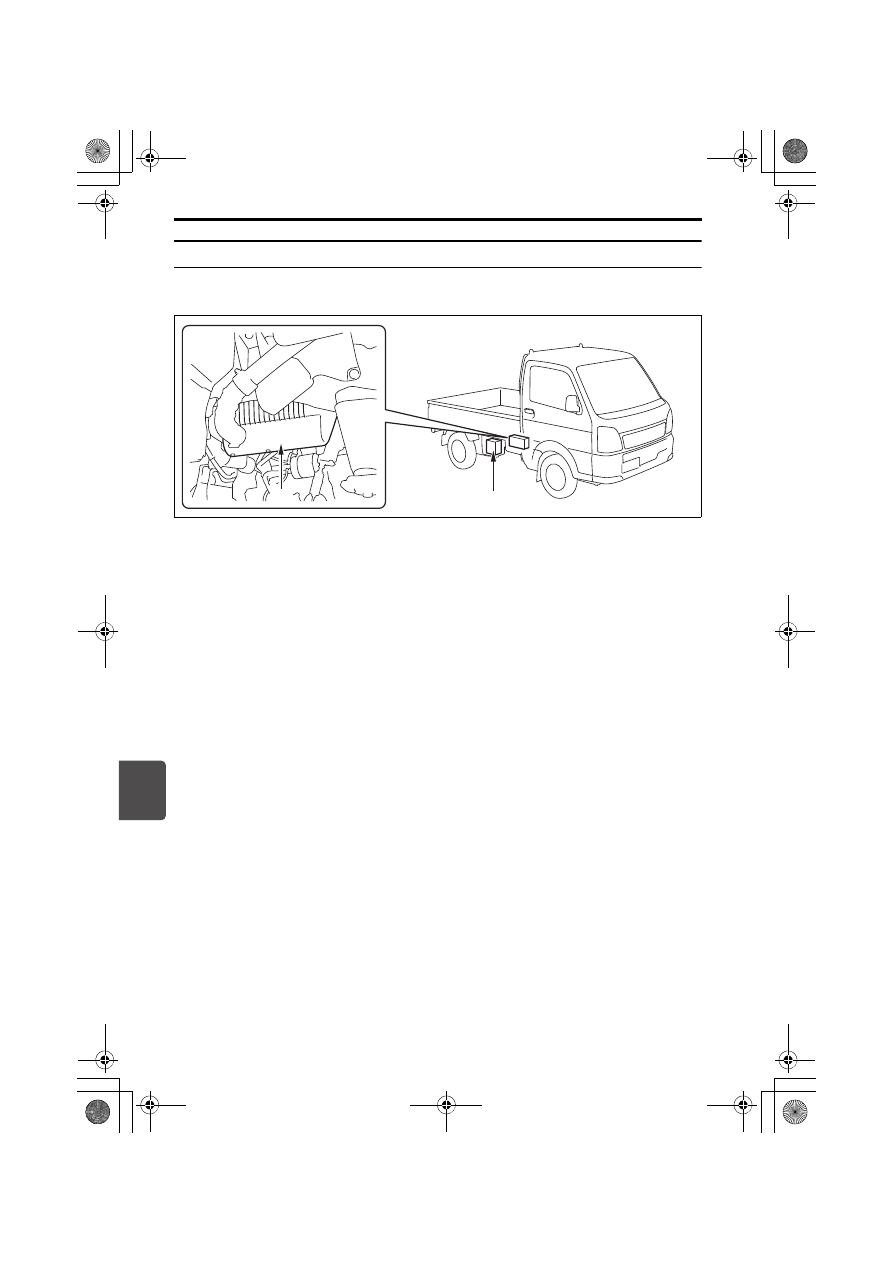

お車の右側から見て

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

82M80051

太字は日常点検が必要な部品の一部です。詳しくはメンテナンスノートをご覧くださ
い。

(1) エアクリーナー

(2) バッテリー

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

8

サービスデータ

8-9

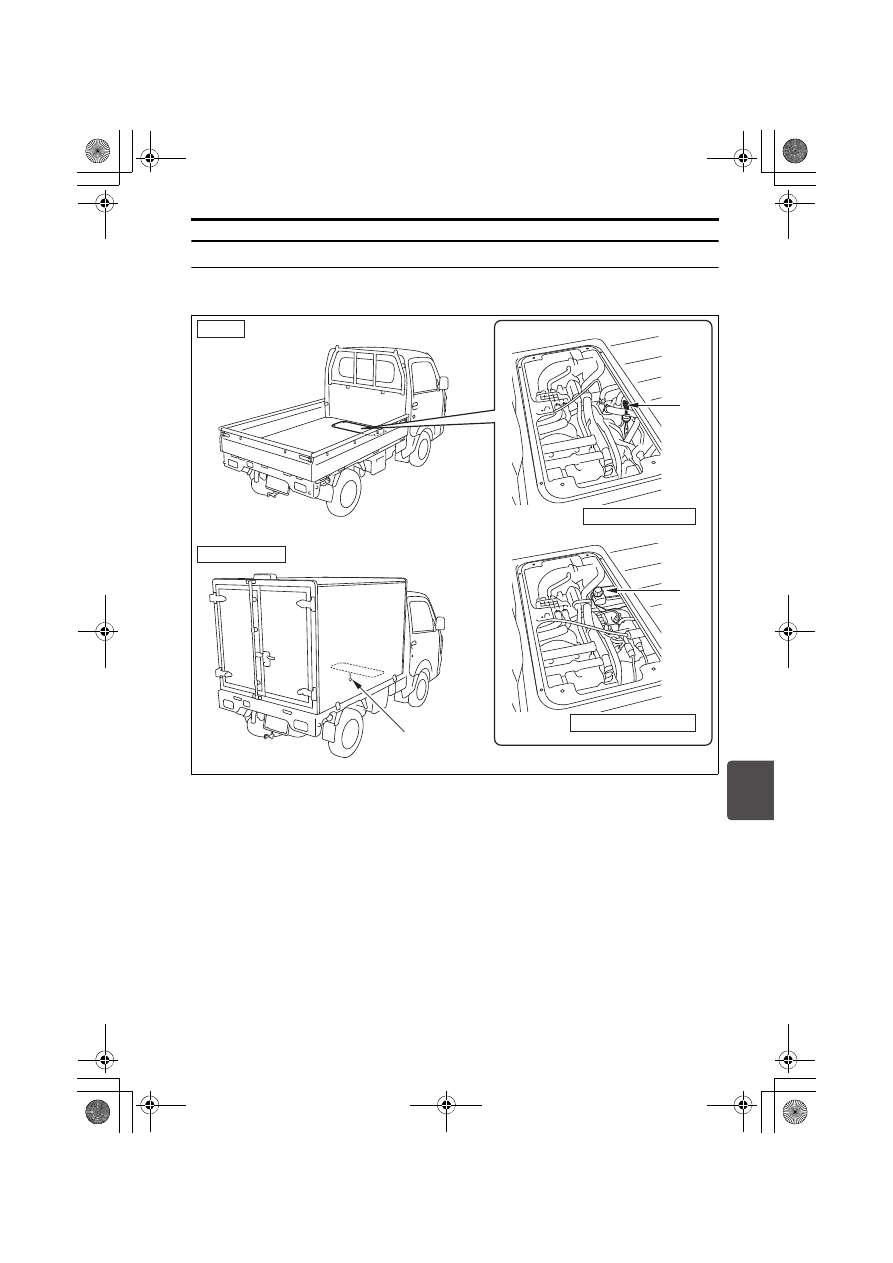

サービスリッドをのぞいて

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

82M80061

※1 食品シリーズの点検についてはスズキ販売店またはスズキ代理店にご相談くださ

い。

※2 液面が MIN レベルを下回っているときは、ただちにスズキ販売店またはスズキ代

理店へご連絡ください。

(1) ATフルードレベルゲージ（※1）
(2) AGSアクチュエーターフルードリザーバータンク（※2）

ൈໄ᡾

᭥ֿʁʴ˂ʄ

ɴ˂ʒʨʋʍɹ᡾

ɴ˂ʒɸʮʁʟʒ᡾

(1)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

サービスデータ

8-10

8

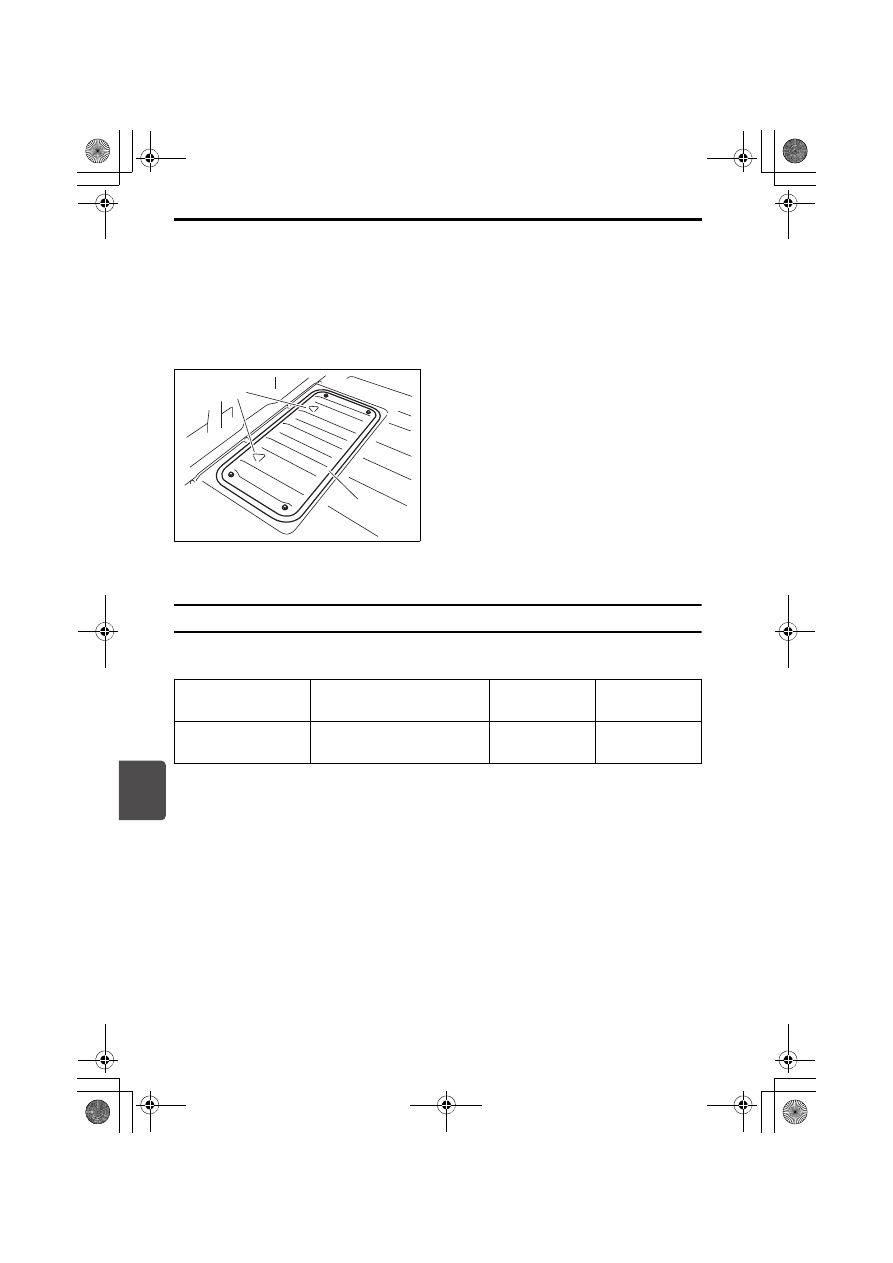

■ ATフルードレベルゲージまたはAGSアクチュエーターフルード

リザーバータンクのオイルレベルを確認するときは

ATフルードレベルゲージまたはAGSアクチュエーターフルードリザーバータンクのオ
イルレベルはサービスリッド（2）を外すと確認できます。



リッドの取り付けボルトは、12 mmスパナ（市販品）などでゆるめます。



リッドを取り付けるときは、図のようにマーク（3）を車の前方向にします。

82M80070

こんな機能が設定切替え（カスタマイズ）できます

設定切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

(2)

(3)

項目

機能

初期設定

（工場出荷時）

設定切替え時

アンサーバック機能
→ 3-6ページ

非常点滅表示灯／室内灯に
よる合図

非常点滅表示灯

/室内灯

室内灯のみ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9

さくいん

9-1

2速発進モードインジケーター ･･･ 3-45
2速発進モード選択機能 ･････････ 4-22
4WD切替えレバー ･･････････････ 4-32
4WD車の運転 ･･････････････････ 2-27
4WDスイッチ ･･････････････････ 4-36
4WD表示灯 ････････････････････ 4-37
4WDへの切替え操作 ････････････ 4-32

ABS（アンチロックブレーキシステム）

警告灯･･････････････････ 3-39

、

4-40

装置･････････････････････････ 4-38

AM/FMラジオ ･･･････････････････5-9

D（ドライブ）モード表示 ･････････ 3-47

EDR（イベントデータレコーダー)

･････････････････････････････ 3-31

M（マニュアル）モード表示 ･･･････ 3-47

R（リバース）ポジション警告ブザー

･････････････ 2-21

、

2-23

、

4-11

、

4-25

SRSエアバッグ警告灯

･･････････････････ 3-17

、

3-30

、

3-38

SRSエアバッグシステム････ 2-25

、

3-23

アクセサリーソケット ･･･････････ 5-26
アンサーバック機能 ･･････････････ 3-6
アンテナ ････････････････････････ 5-8

イベントデータレコーダー(EDR)

･････････････････････････････ 3-31

インパネトレー ･････････････････ 5-21
インパネボックス ･･･････････････ 5-21

ウインドー ･･････････････････････ 3-6

ウインドーロックスイッチ ･･････ 3-7
運転席、助手席での開閉 ･････････ 3-9
パワーウインドー ･･････････････ 3-6
フロントガラスの手入れ ････････ 6-3

ウェアインジケーター ････････････ 6-5
ウォッシャー液 ･･････････ 6-7

、

8-2

、

8-7

ウォッシャースイッチ ･･･････････ 3-52

エアコン、ヒーター

吹出し口 ･･････････････････････ 5-2

エアフィルター ･･････････････････ 5-7
エコドライブ ･･･････････････････ 2-32
エンジンオイル ･･･････ 2-31

、

3-42

、

8-1

エンジンオイル交換

インジケーター ･･････････3-35

、

3-46

エンジンキー ････････････････････ 3-2
エンジン警告灯 ･････････････････ 3-41
エンジンスイッチ ････････････････ 4-2
エンジンのかけかた ･･････････････ 4-3
エンジンの止めかた ･･････････････ 4-5
エンジンブレーキ ･･･････････････ 2-13
エンジンルームをのぞいて ････････ 8-7
エンジンを止めるときは ･･････････ 4-5
エンスト ･･･････････････････････ 7-27

数字

A

D

E

M

R

S
