НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ
АВ-34
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

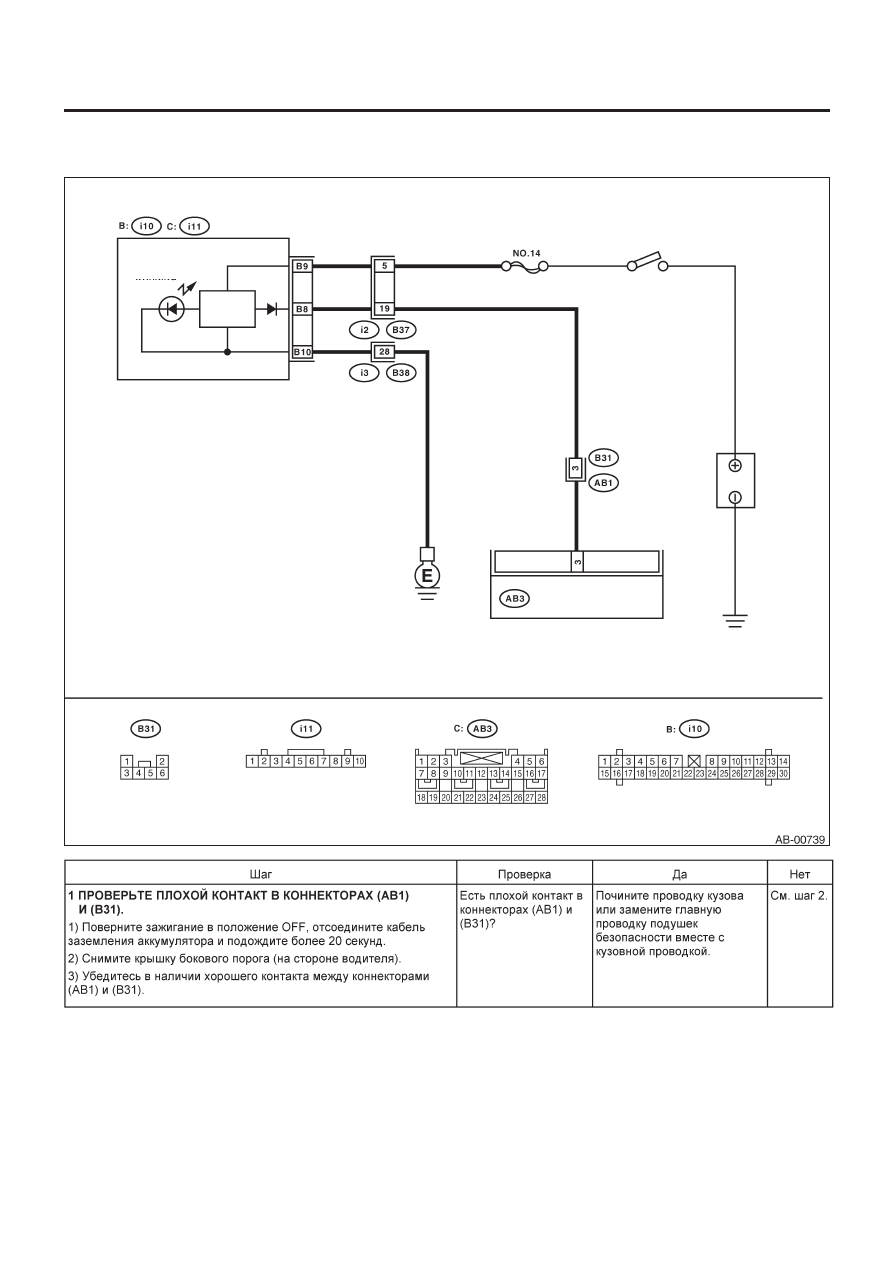

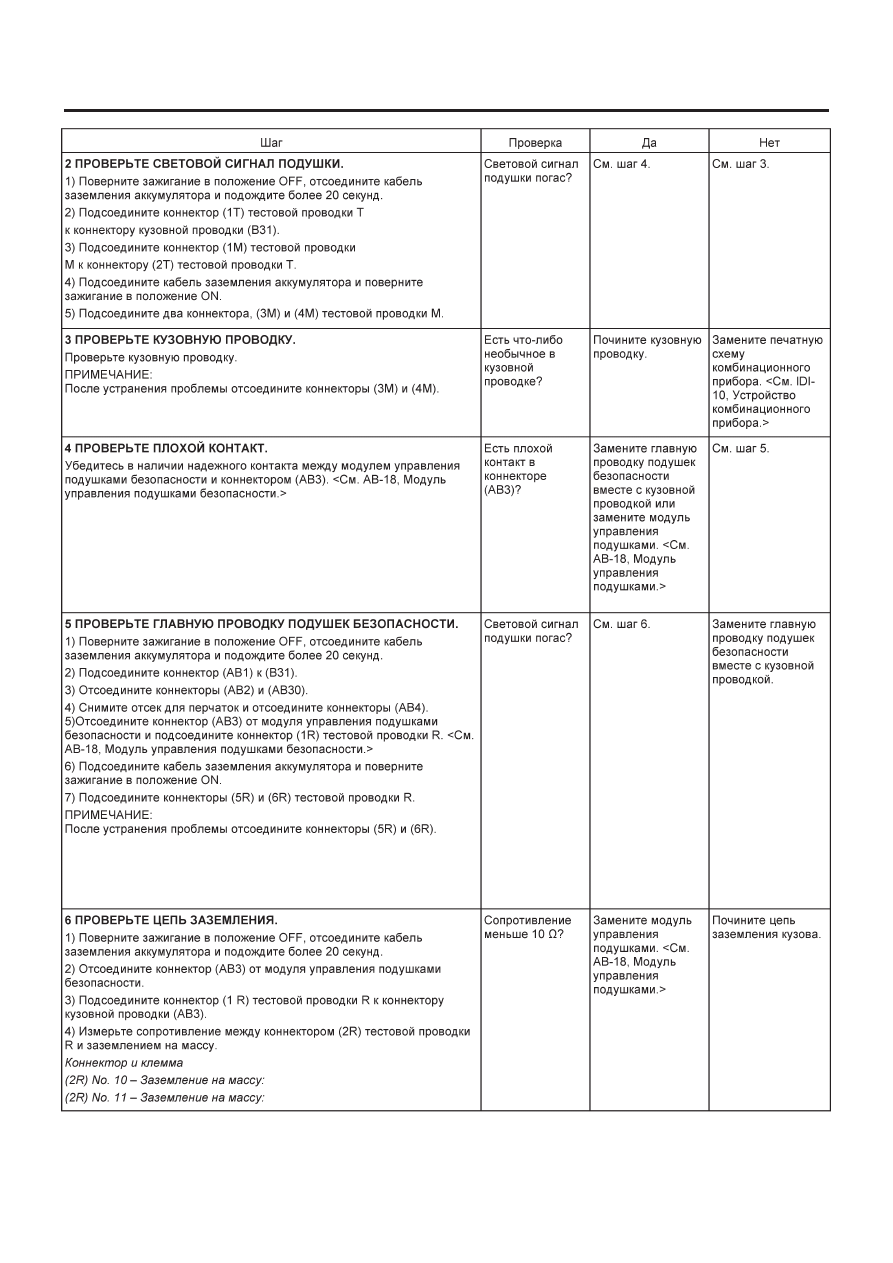

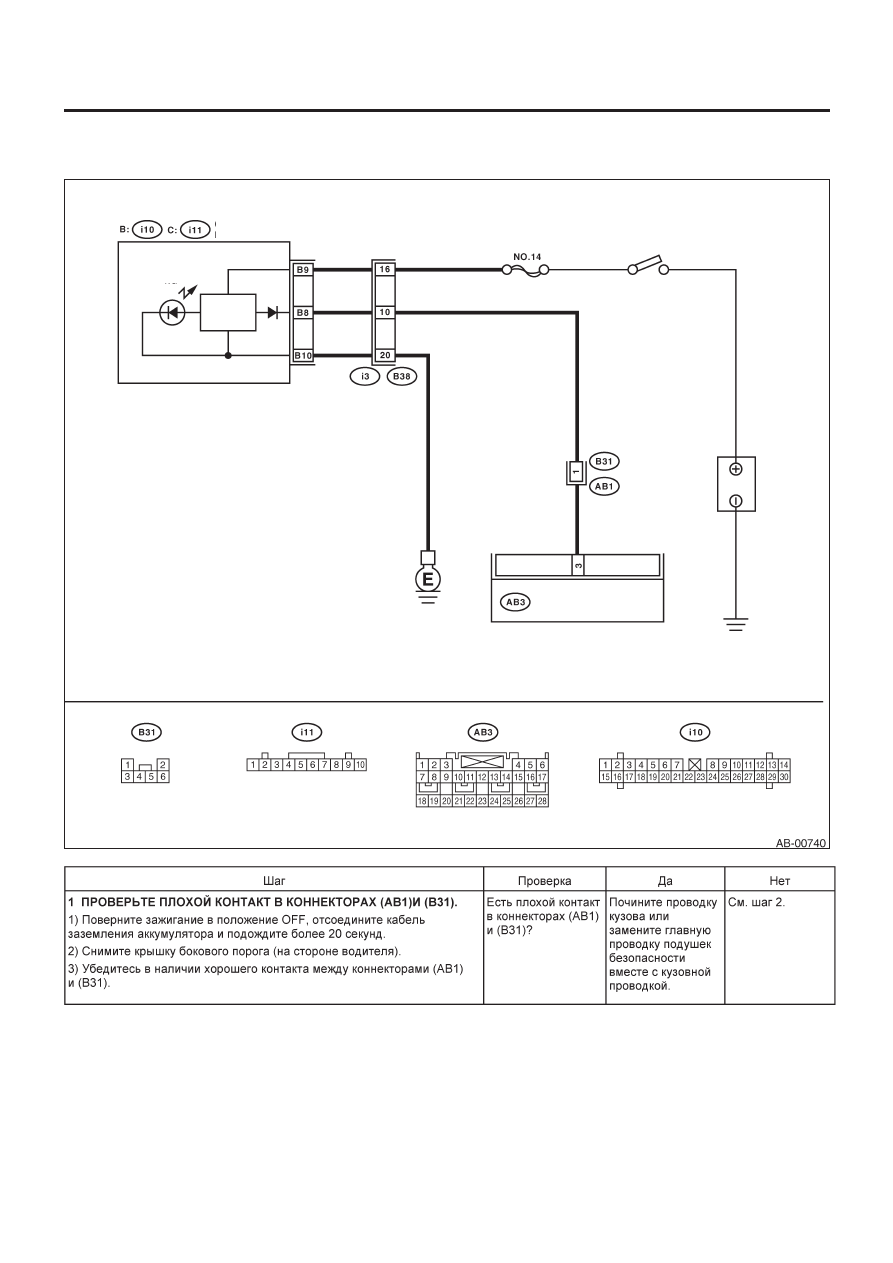

11. Неполадка предупреждающего светового сигнала подушки безопасности
A: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ПОДУШКИ ОСТАЕТСЯ ГОРЕТЬ.
ДИАГНОЗ:
• Узел светового сигнал сломан.
• Цепь между модулем управления подушкой и предупреждающим световым сигналом замкнута или открыта.
• Неисправность в цепи заземления.
• Неисправность модуля управления подушками.
• (AB1) и (B31) подсоединены неправильно.
• (AB3) неправильно подсоединен к модулю управления подушками безопасности.
ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, мо-
дуля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сиг-
нал работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.
