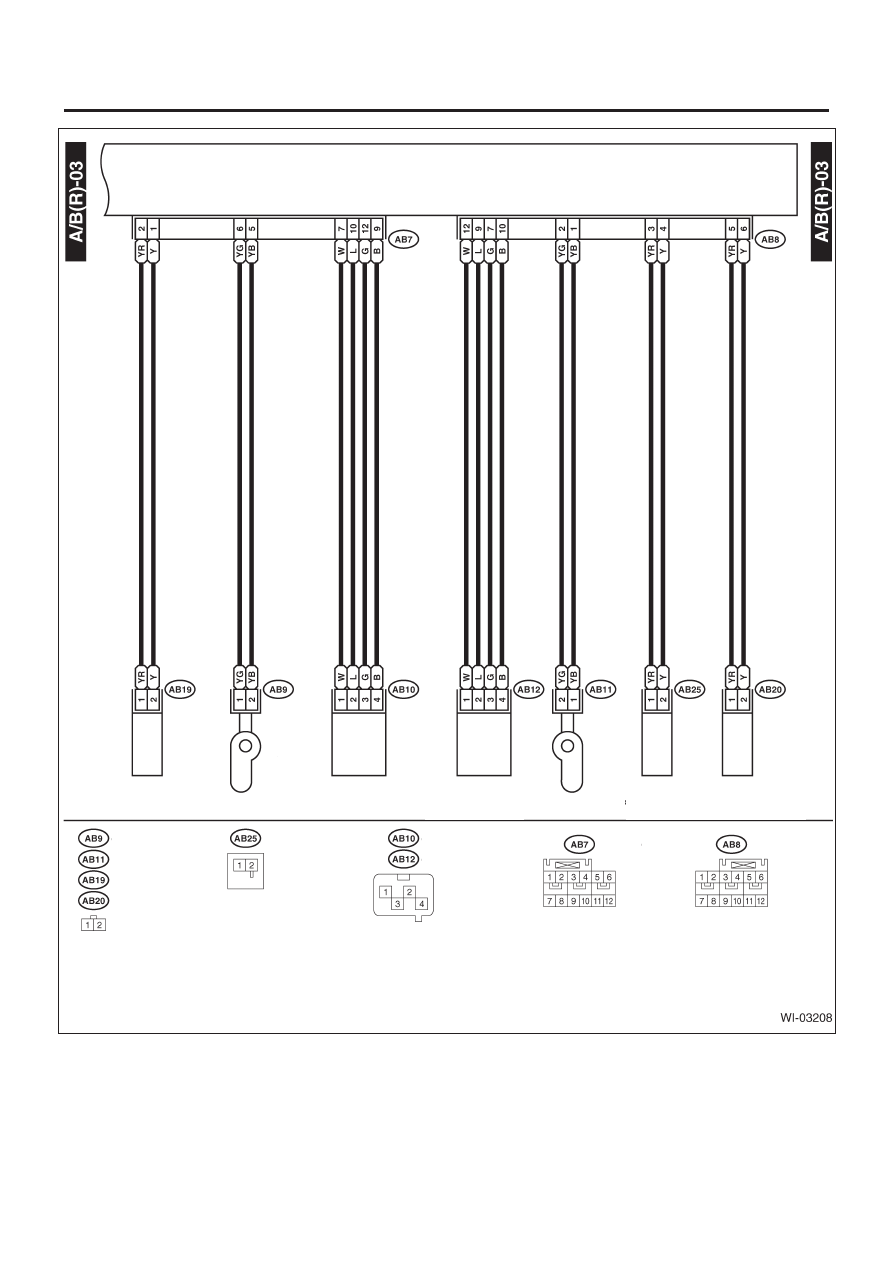

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ПОДУШКОЙ БЕЗОПАСНОСТИ

АВ-26

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Модуль управления подушкой безопасности

Предварительный

натяжитель

(левый)

Датчик боковой

подушки безопас-

ности (левый)

Датчик боковой

подушки безопас-

ности (правый)

Предваритель-

ный натяжитель

(правый)

Предварительный

натяжитель поясного

ремня безопасности

Надуватель

(левая сторона)

Надуватель

(правая сторона)

желтый

желтый

желтый

желтый

желтый

желтый

желтый

желтый

желтый

КОННЕКТОР ПОДУШКИ БЕЗОПАСНОСТИ

АВ-27

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

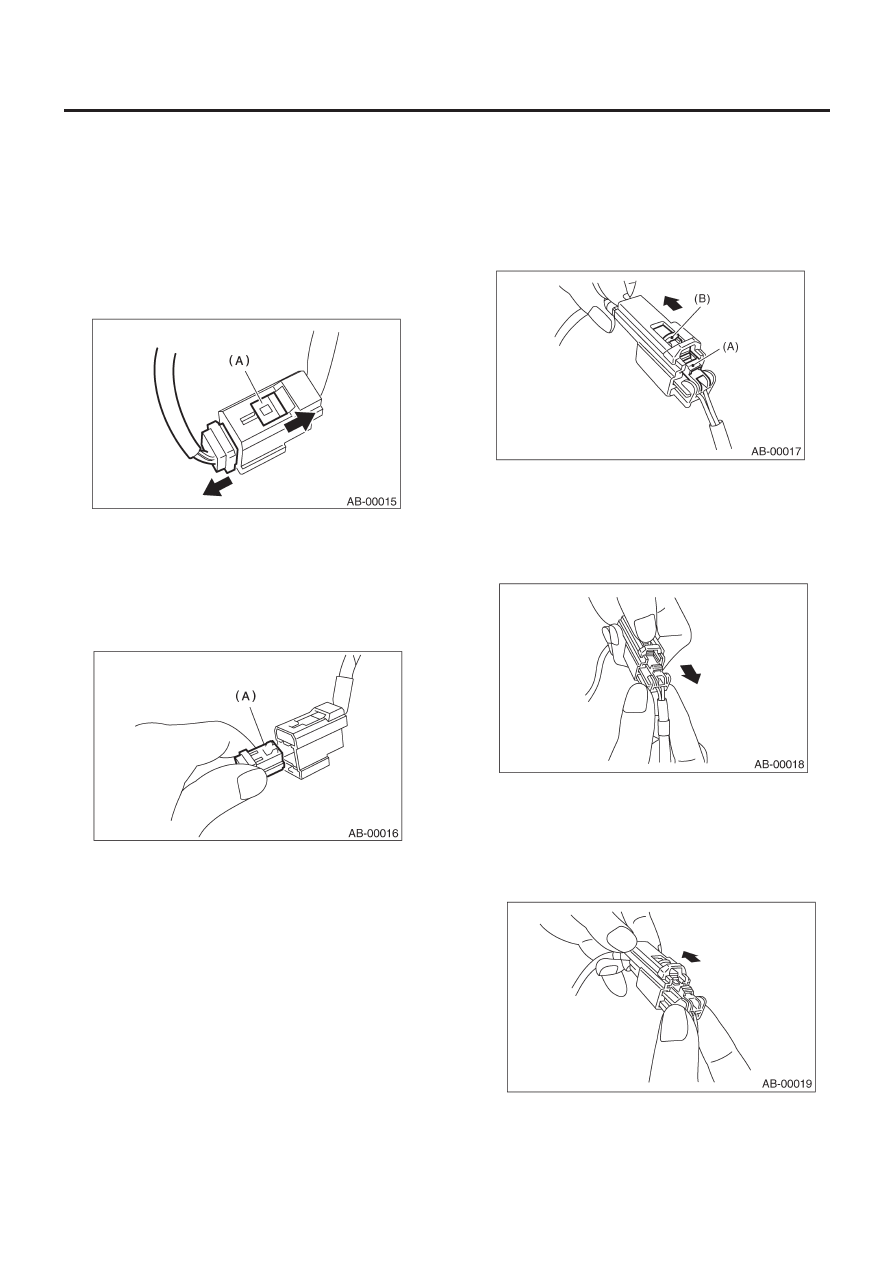

6. Коннектор подушки безопасности

A: ОПЕРАЦИЯ

1. ПИТАНИЕ

1) Как отсоединять:

(1) Передвиньте скользящий замок (A) в направлении

стрелки.

(2) Потяните коннектор-маму в направлении стрелки при

передвинутом скользящем замке (A)

ОСТОРОЖНО:
При вытягивании следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор (A), осторожно вдавите его, пока не ус-
лышите звук соединения

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ

(ГЛАВНАЯ ПРОВОДКА ПОДУШКИ БЕЗОПАСНОСТИ
И ПОВОРОТНЫЙ СОЕДИНИТЕЛЬ), БОКОВАЯ
ПОДУШКА И ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ

1) Как отсоединять:

(1) Нажмите на рычажок замка (A).
(2) При вжатом рычажке замка (A) передвиньте скользя-

щий замок (B) в направлении стрелки.

(3) При оттянутом скользящем замке верните рычажок

замка в его начальное положение, а затем потяните в
направлении стрелки и отсоедините коннектор.

ОСТОРОЖНО:
При вытягивании следует держать за коннектор, а не за
провод.

2) Как подсоединять:
Удерживая коннектор, осторожно вдавите его, пока не услы-
шите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

КОННЕКТОР ПОДУШКИ БЕЗОПАСНОСТИ

АВ-28

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

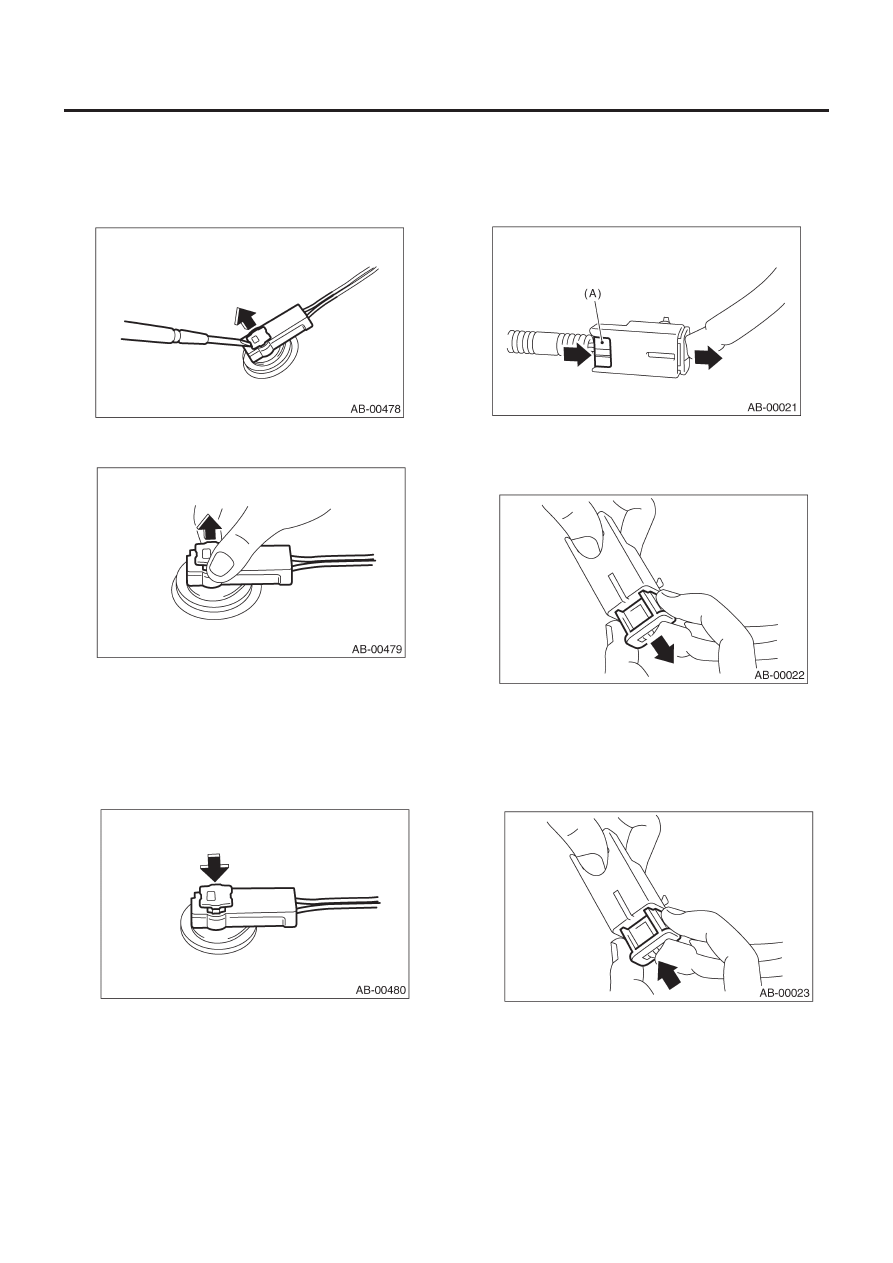

3. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕЛЯ,

УСТРОЙСТВО ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ

1) Как отсоединять:

(1) С помощью плоской отвертки отожмите замок вверх

для размыкания.

(2) Потяните за коннектор, чтобы отсоединить его от уст-

ройства модуля подушки безопасности водителя.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте вставить нажимной замок.

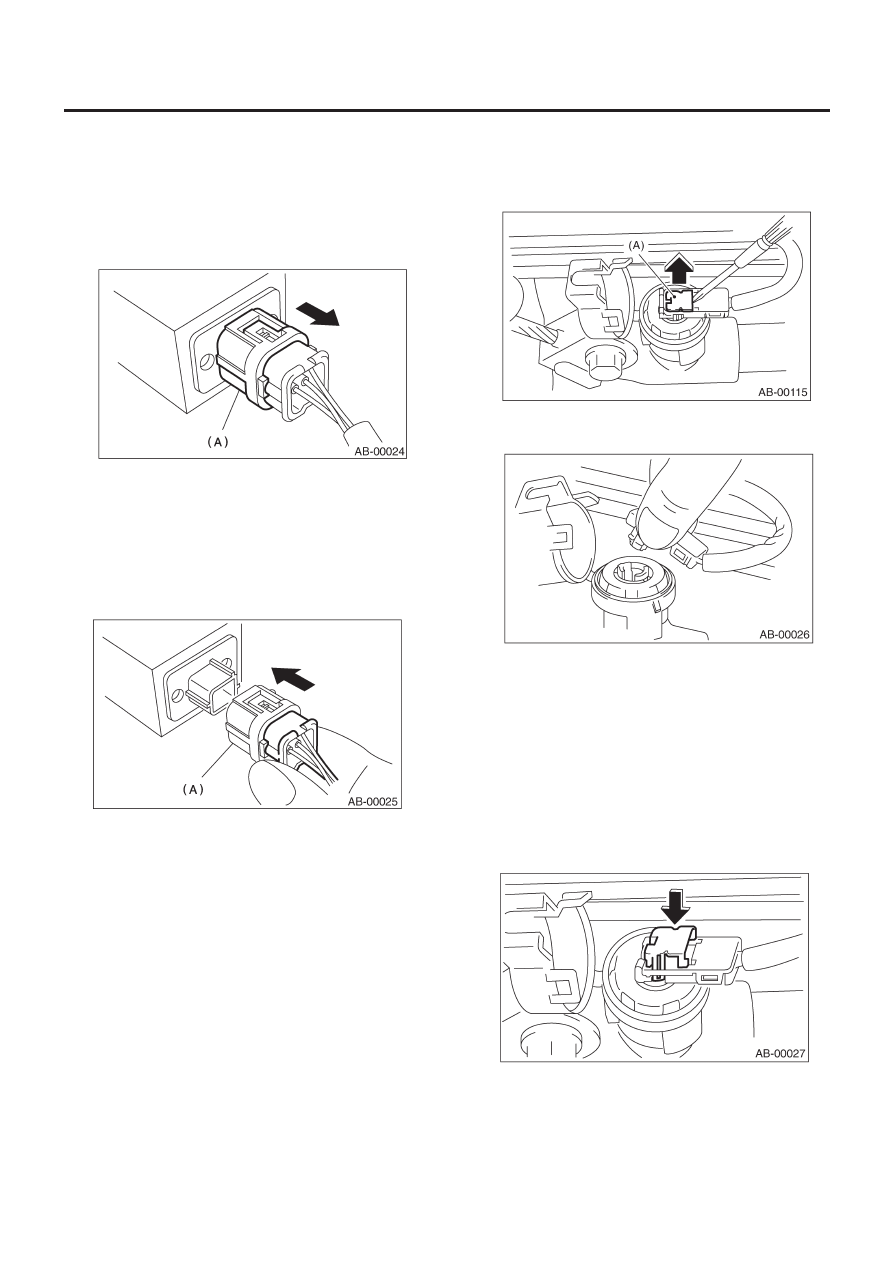

4. ПОДУШКА БЕЗОПАСНОСТИ ПАССАЖИРА.

1) Как отсоединять:

(1) Нажмите на рычажок замка (A).
(2) При вжатом рычажке замка (A) потяните коннектор в на-

правлении стрелки для отсоединения.

ОСТОРОЖНО:
При отсоединении коннектора держите за коннектор, а
не за провод.

2) Как подсоединять:
Удерживая коннектор, осторожно вдавите его, пока не услы-
шите звук соединения.

ОСТОРОЖНО:
Коннектор должен быть вставлен до щелчка. После это-
го слегка потяните его, чтобы проверить установку.

КОННЕКТОР ПОДУШКИ БЕЗОПАСНОСТИ

АВ-29

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5. ПЕРЕДНИЙ ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК

И ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

1) Как отсоединять:
Удерживая внешнюю часть (A), потяните его в направлении
стрелки.

ОСТОРОЖНО:
При вытягивании держите за коннектор, а не за провод.

2) Как подсоединять:
Удерживайте коннектор и осторожно вдавливайте его, пока
не услышите звук соединения.

ОСТОРОЖНО:
• Внешняя часть (A) отходит назад, поэтому не кладите
руку на внешнюю часть.
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.

6. ПОЯСНОЙ ПРЕДВАРИТЕЛЬНЫЙ НАТЯЖИТЕЛЬ

1) Как отсоединять:

(1) С помощью плоской отвертки отожмите замок (А) вверх

для размыкания.

(2) Потяните за коннектор, чтобы отсоединить его от пояс-

ного преднатяжителя.

ОСТОРОЖНО:
При вытягивании бокового замка держите за коннектор,
а не за провод.

2) Как подсоединять:
Подсоедините коннектор в порядке, обратном отсоедине-
нию. Вставляйте коннектор до тех пор, пока не услышите звук
соединения.

ОСТОРОЖНО:
• Коннектор должен быть вставлен до щелчка. После
этого слегка потяните его, чтобы проверить установку.
• Не забудьте вставить нажимной замок.
