Subaru Forester (2004 год). Обслуживание и эксплуатация

НЕПОЛАДКА ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ПОДУШКИ БЕЗОПАСНОСТИ

АВ-39

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

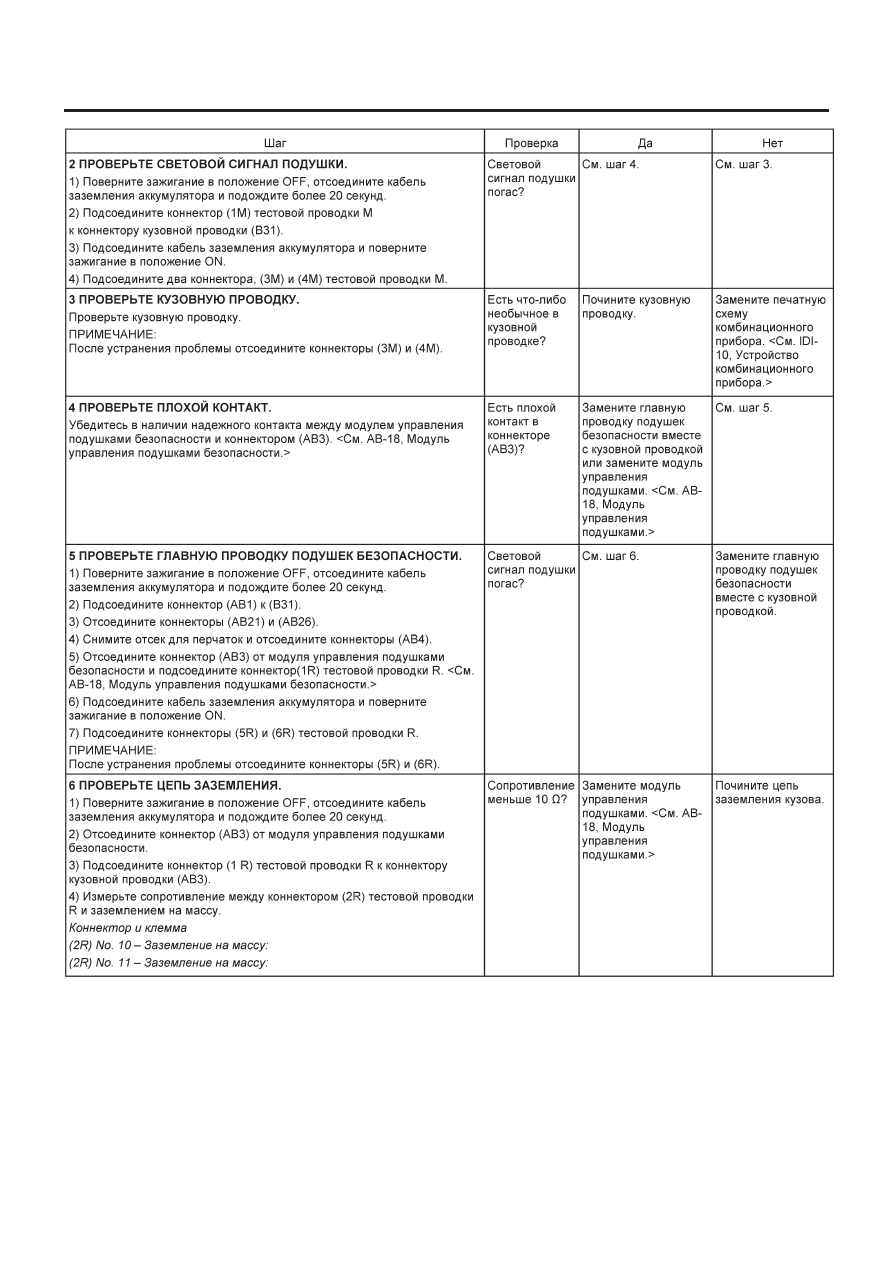

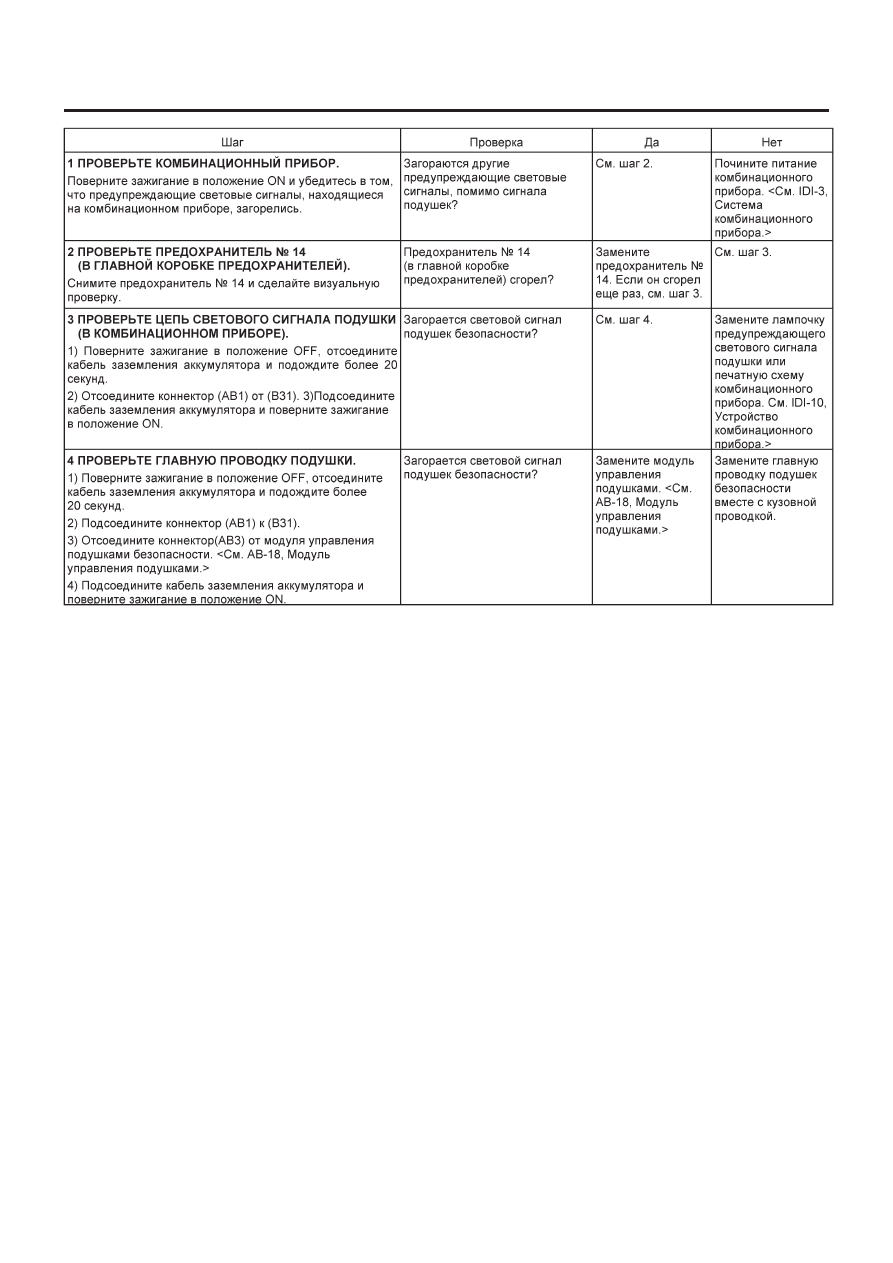

B: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ПОДУШКИ НЕ ГОРИТ.

ДИАГНОЗ:
• Сгорел предохранитель № 14 (в коробке предохранителей).
• Цепь кузовной проводки открыта.
• Неисправен предупреждающий световой сигнал подушки.
• Неисправна главная проводка подушек безопасности.
• Неисправен модуль управления подушками безопасности.

ОСТОРОЖНО:
• Перед диагностикой системы подушек безопасности не забудьте повернуть зажигание в положение OFF, отсоединить
кабель заземления от аккумулятора и подождать более 20 секунд перед началом работы.
• Перед заменой модуля подушки безопасности, поворотного соединителя предварительного натяжителя ремня, мо-
дуля управления и датчика переподсоедините каждую деталь и убедитесь в том, что предупреждающий световой сиг-
нал работает правильно.
• При проверке главной проводки подушек безопасности отсоедините коннектор модуля подушки безопасности на во-
дительском и пассажирском сидениях в целях безопасности.

1. МОДЕЛЬ LHD

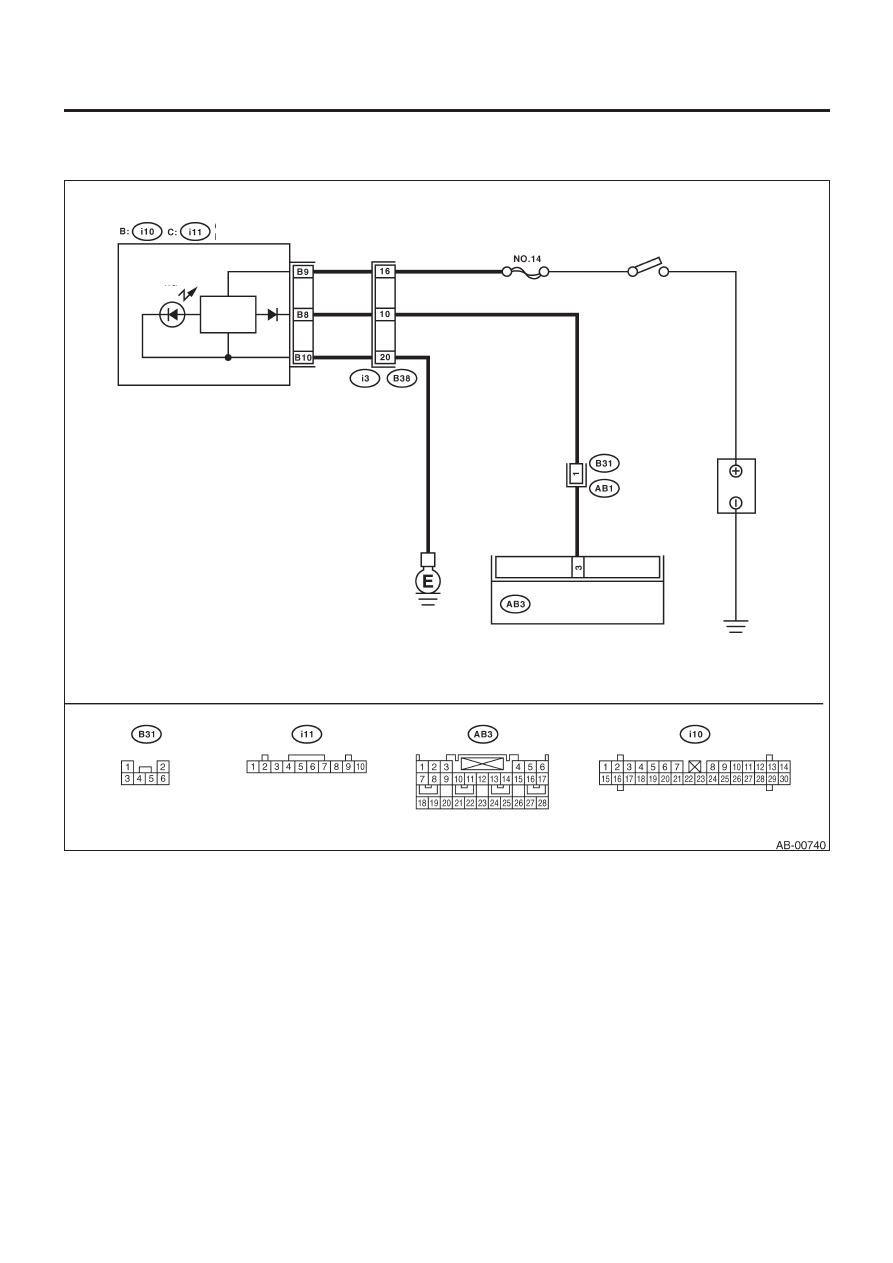

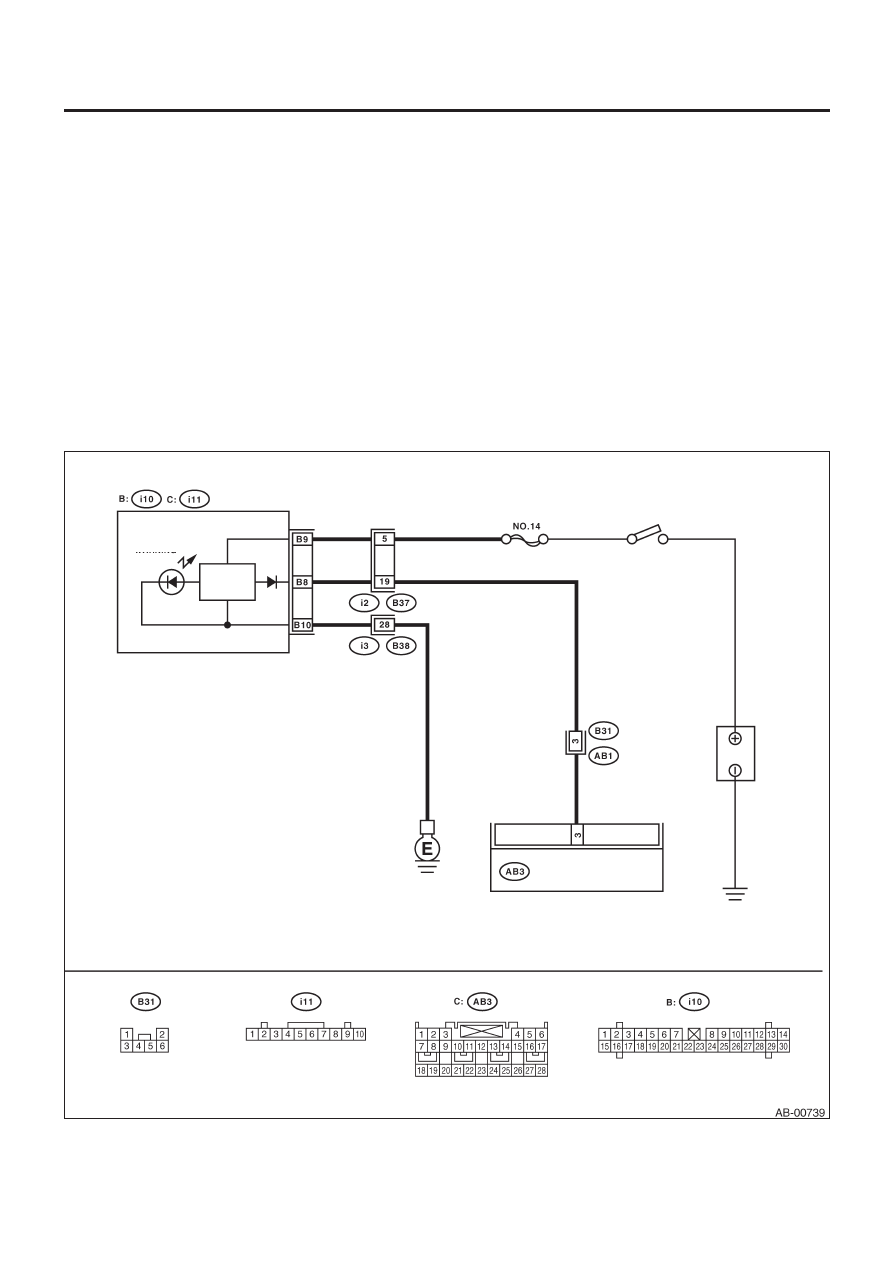

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Предупреждающий
световой сигнал
подушки безопасности

Переключатель
зажигания

Цепь по-
душки бе-
зопасности

Модуль управления
подушками безопасности

Аккумулятор
