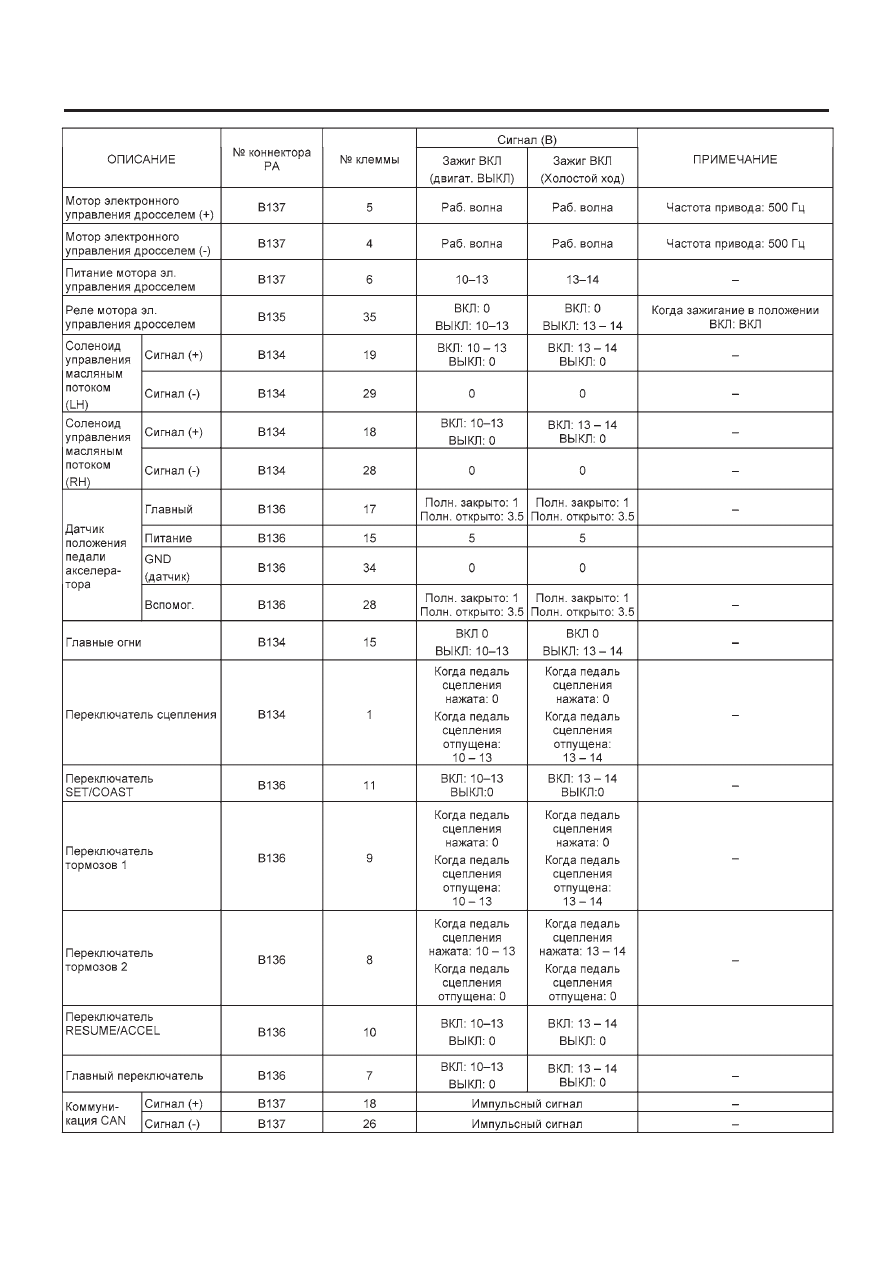

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC 2.5)-20

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

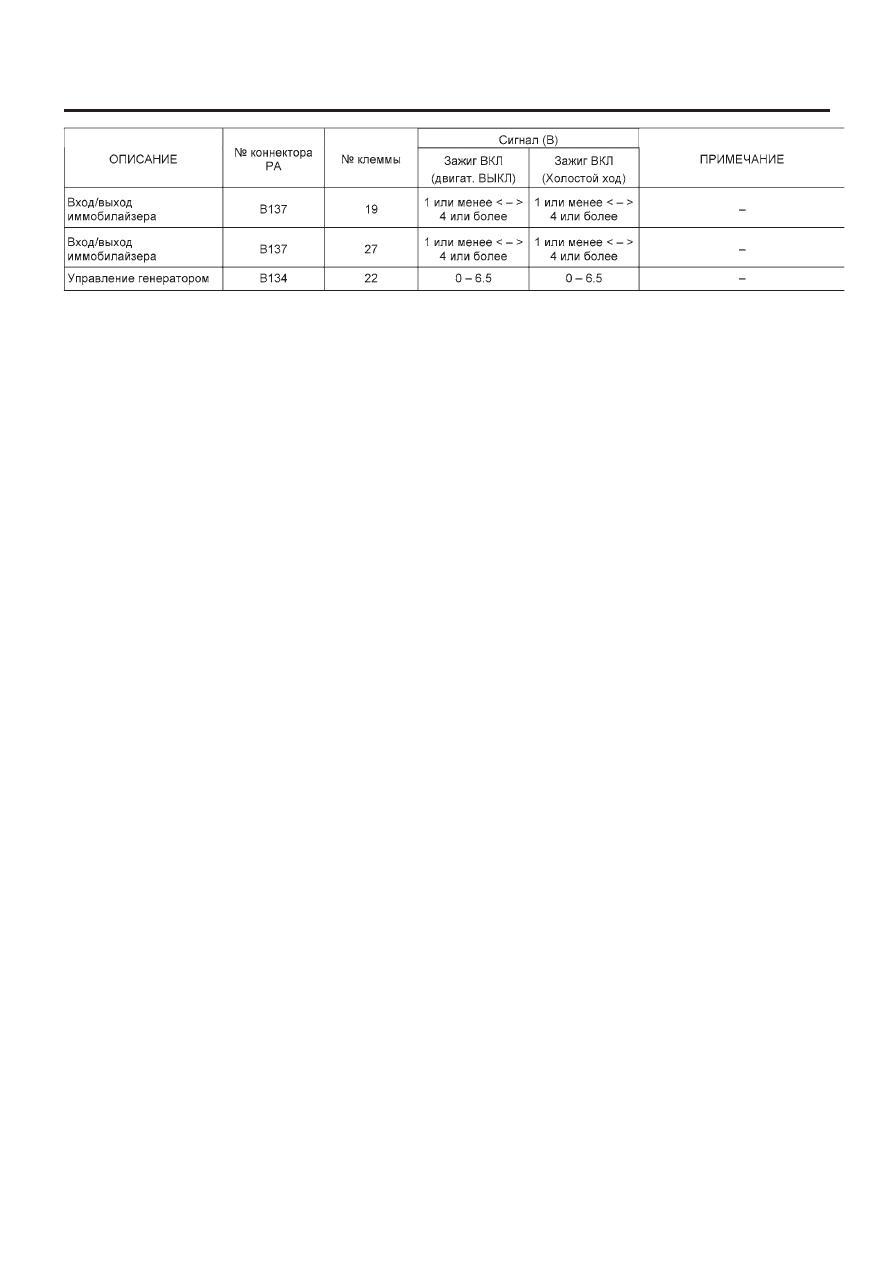

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC 2.5)-21

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДАННЫЕ СОСТОЯНИЯ ДВИГАТЕЛЯ

EN(H4DOTC 2.5)-22

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

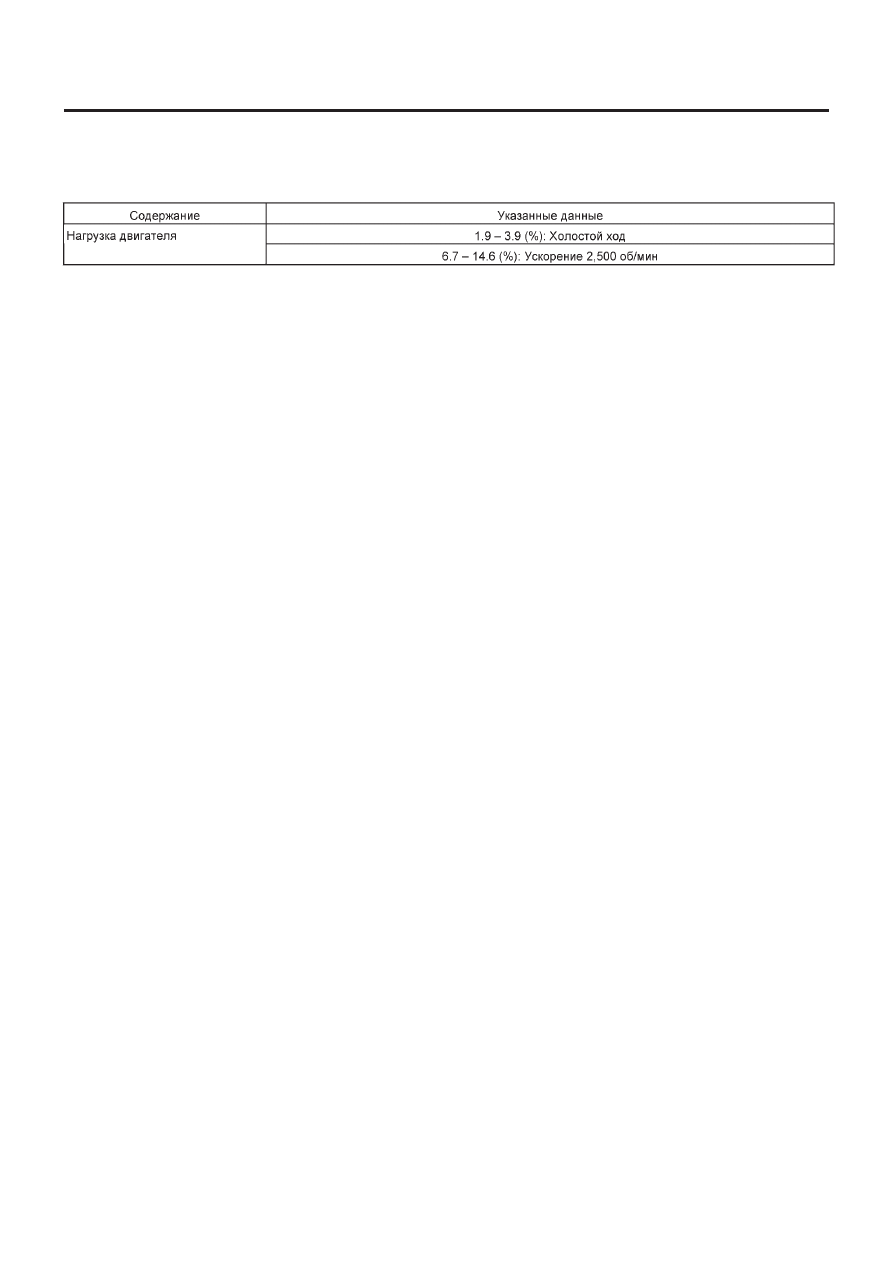

6. Данные состояния двигателя

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Условие измерения:
• После прогревания двигателя.
• Рычаг переключения передач в нейтральном положении.
• A/C выключен.
• Все дополнительные переключатели выключены.

КОННЕКТОР СВЯЗИ ДАННЫХ

EN(H4DOTC 2.5)-23

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

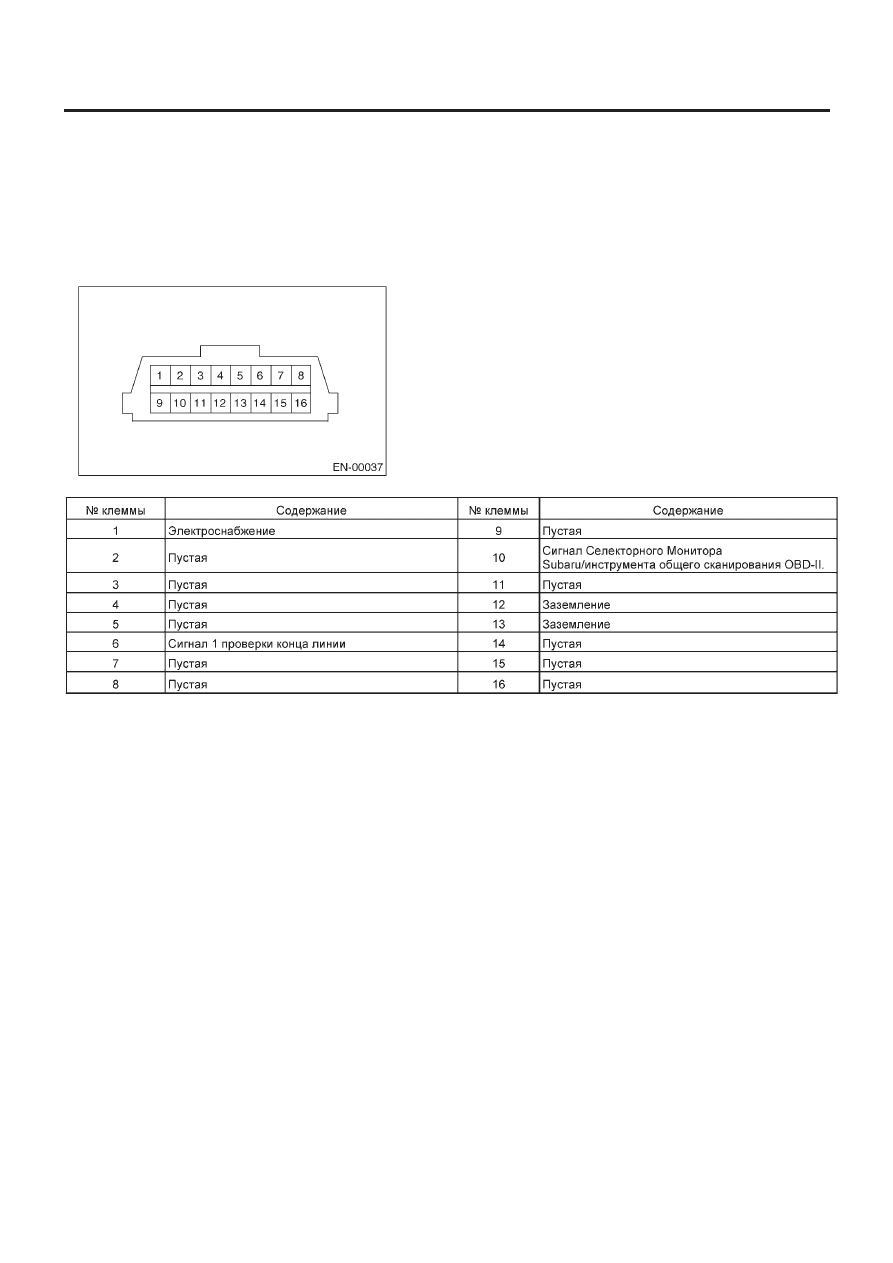

7. Коннектор связи данных

A:  ПРИМЕЧАНИЕ

Этот коннектор используется как для инструментов общего сканирования OBD-II, так и для Селекторного Монитора Subaru.

ОСТОРОЖНО:
Не подсоединяйте никаких других сканирующих инструментов, кроме инструментов общего сканирования  OBD-II и Се-
лекторного Монитора Subaru, иначе может быть повреждена цепь для Селекторного Монитора Subaru.
