МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

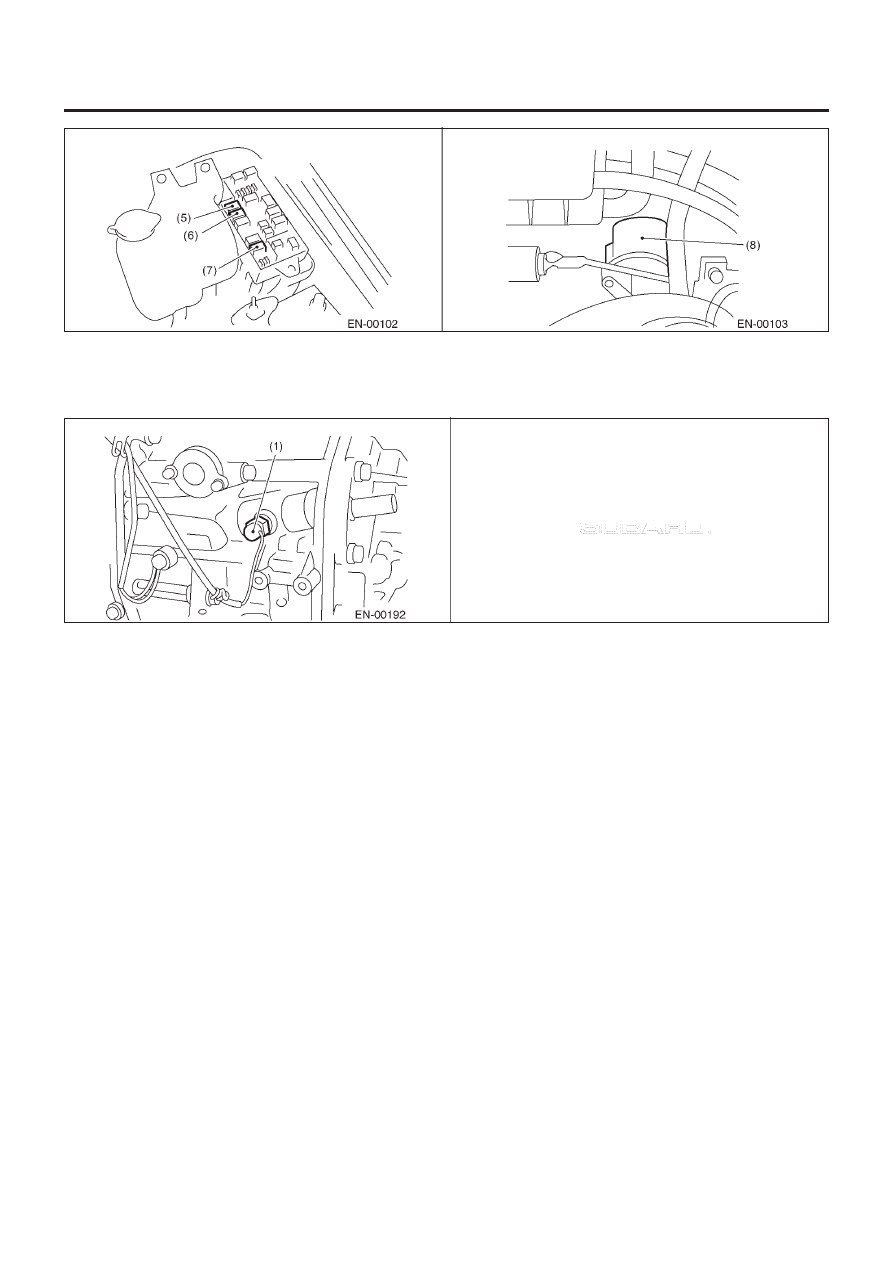

2. ТРАНСМИССИЯ

• СОЛЕНОИДНЫЙ КЛАПАН И ПЕРЕКЛЮЧАТЕЛЬ (МОДЕЛЬ МТ)

(1) Переключатель нейтрального положения

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC 2.5)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

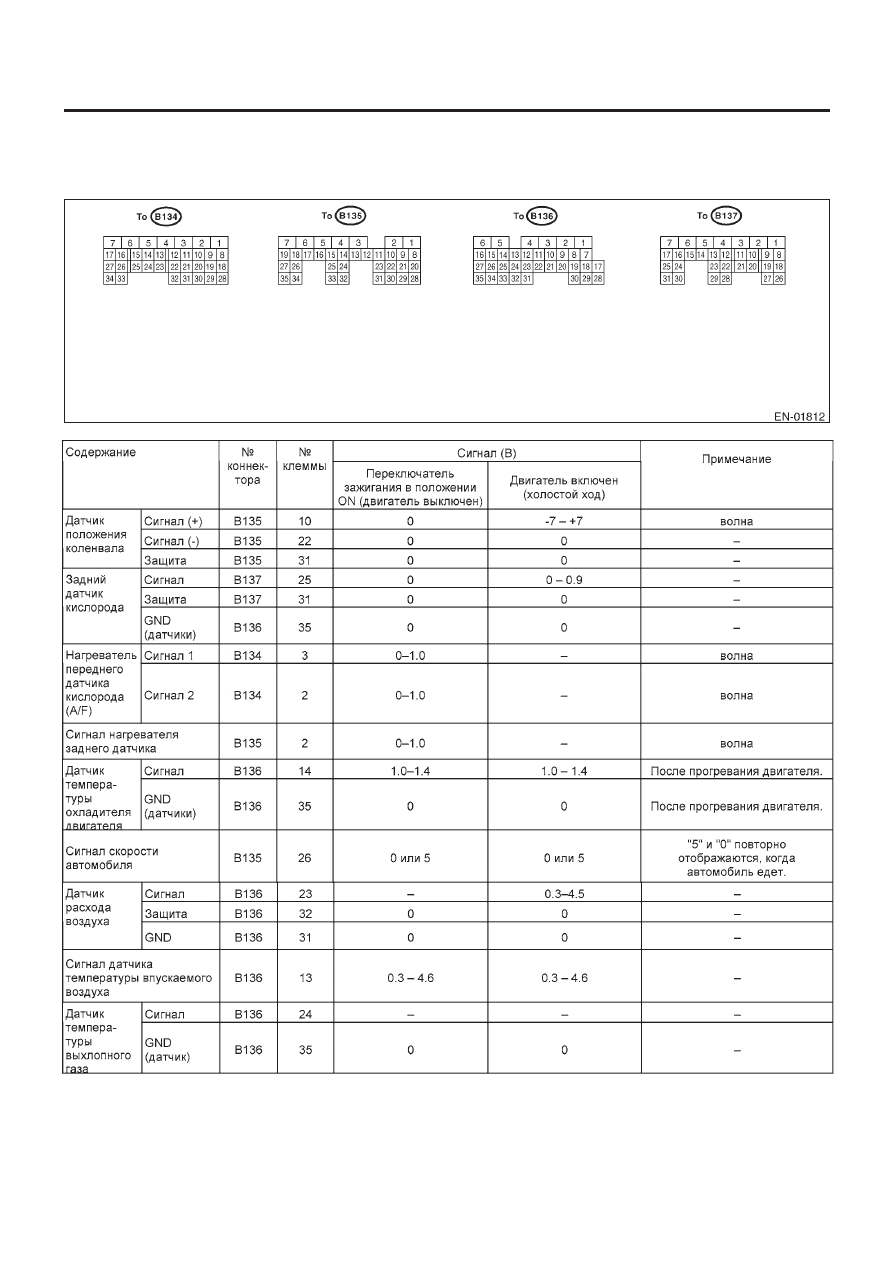

5. Сигнал I/O Модуля Управления Двигателем (ECM)

А: ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

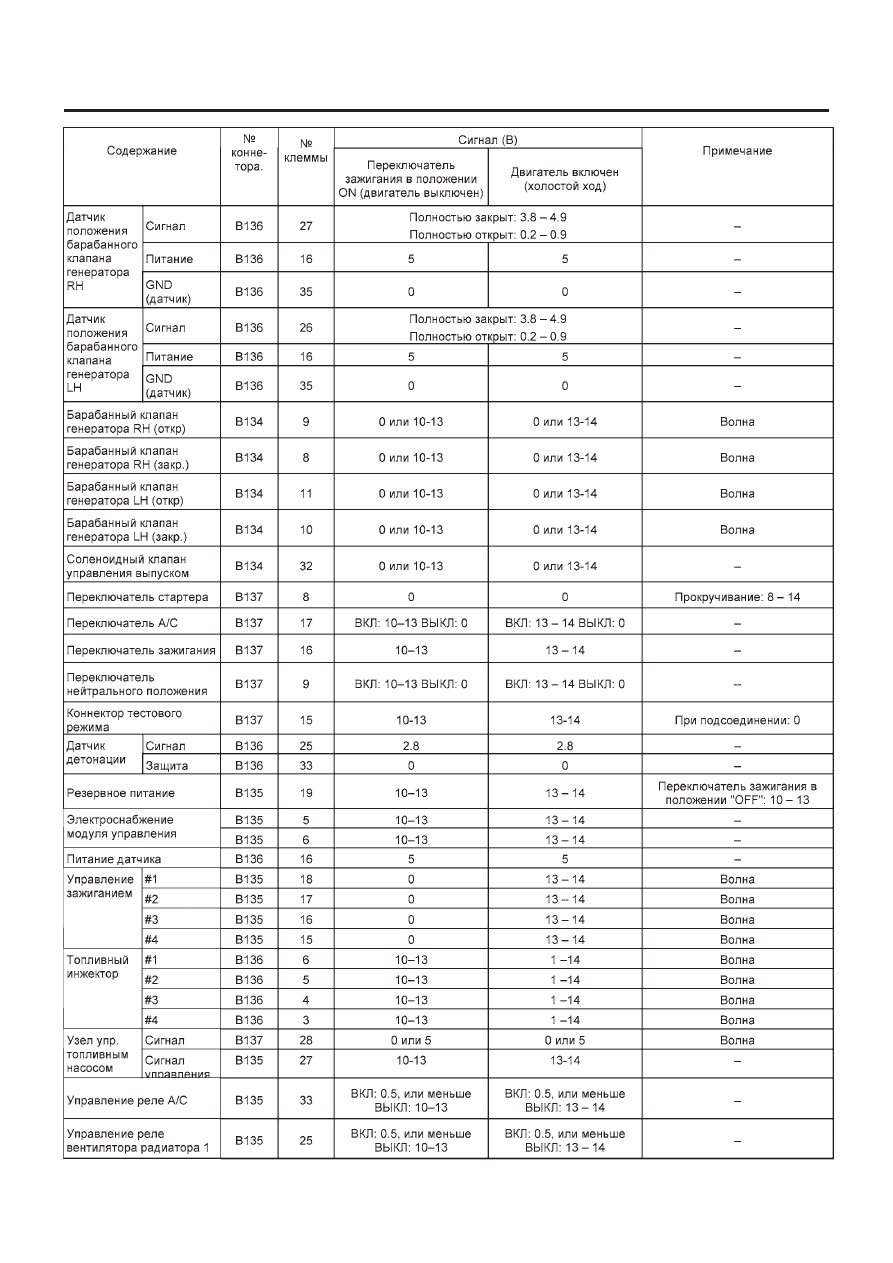

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC 2.5)-18

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

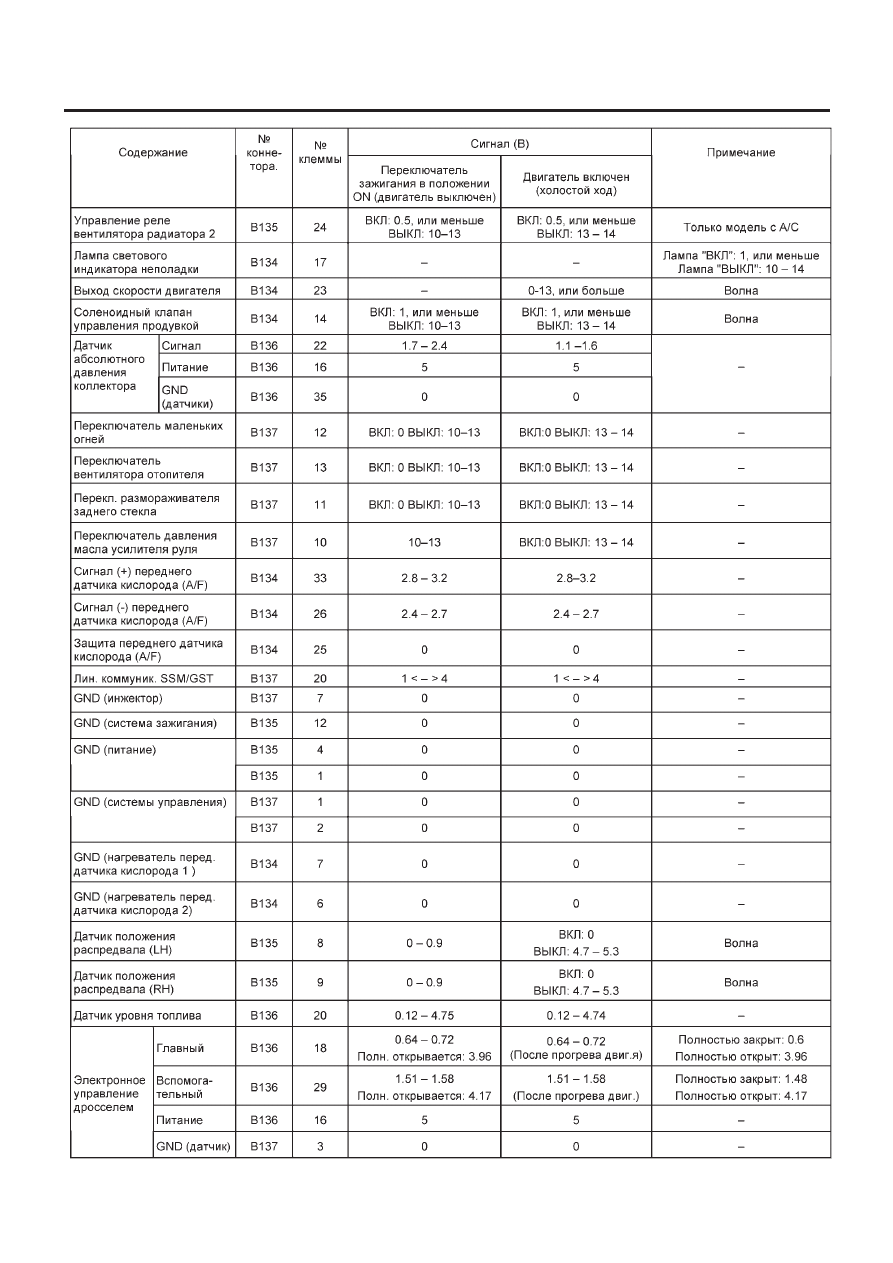

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (ECM)

EN(H4DOTC 2.5)-19

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
