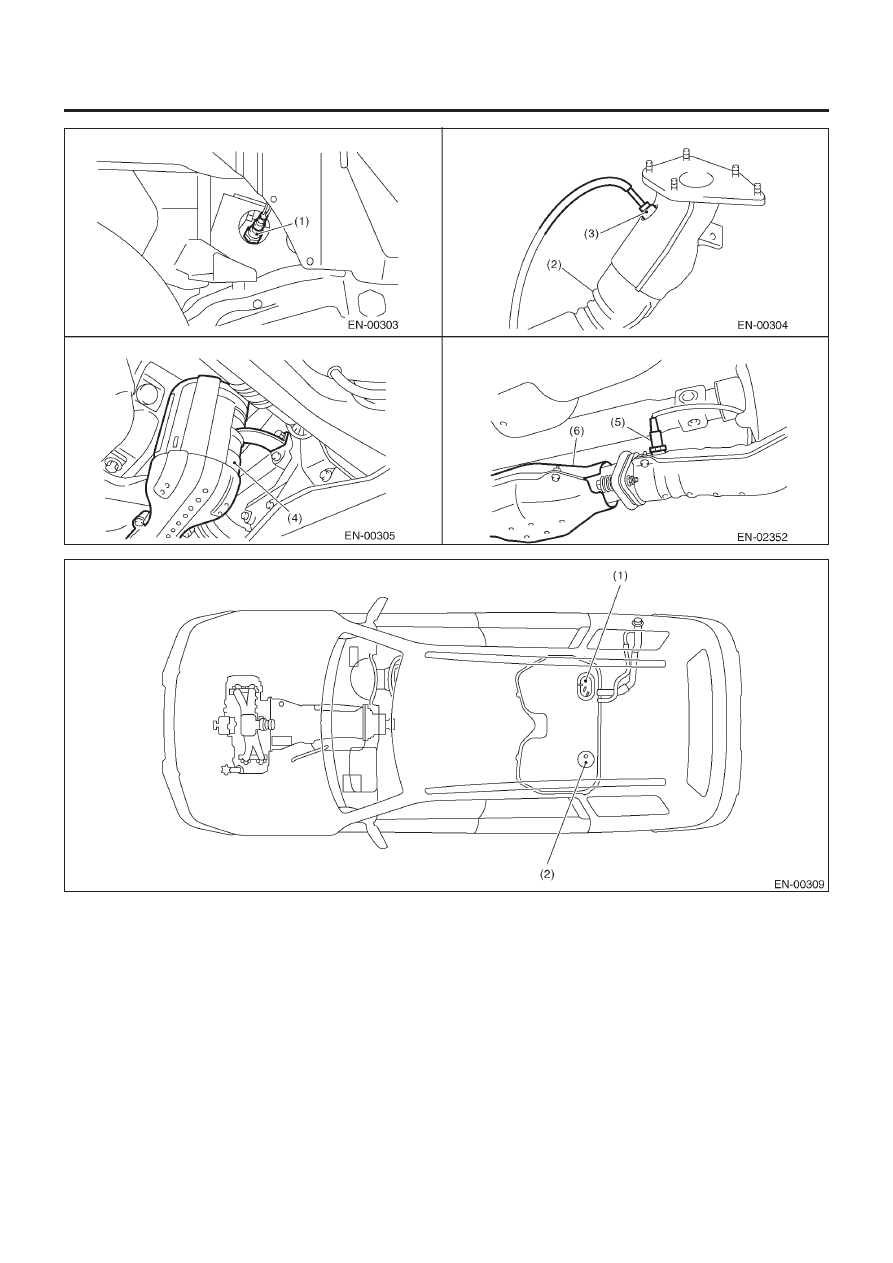

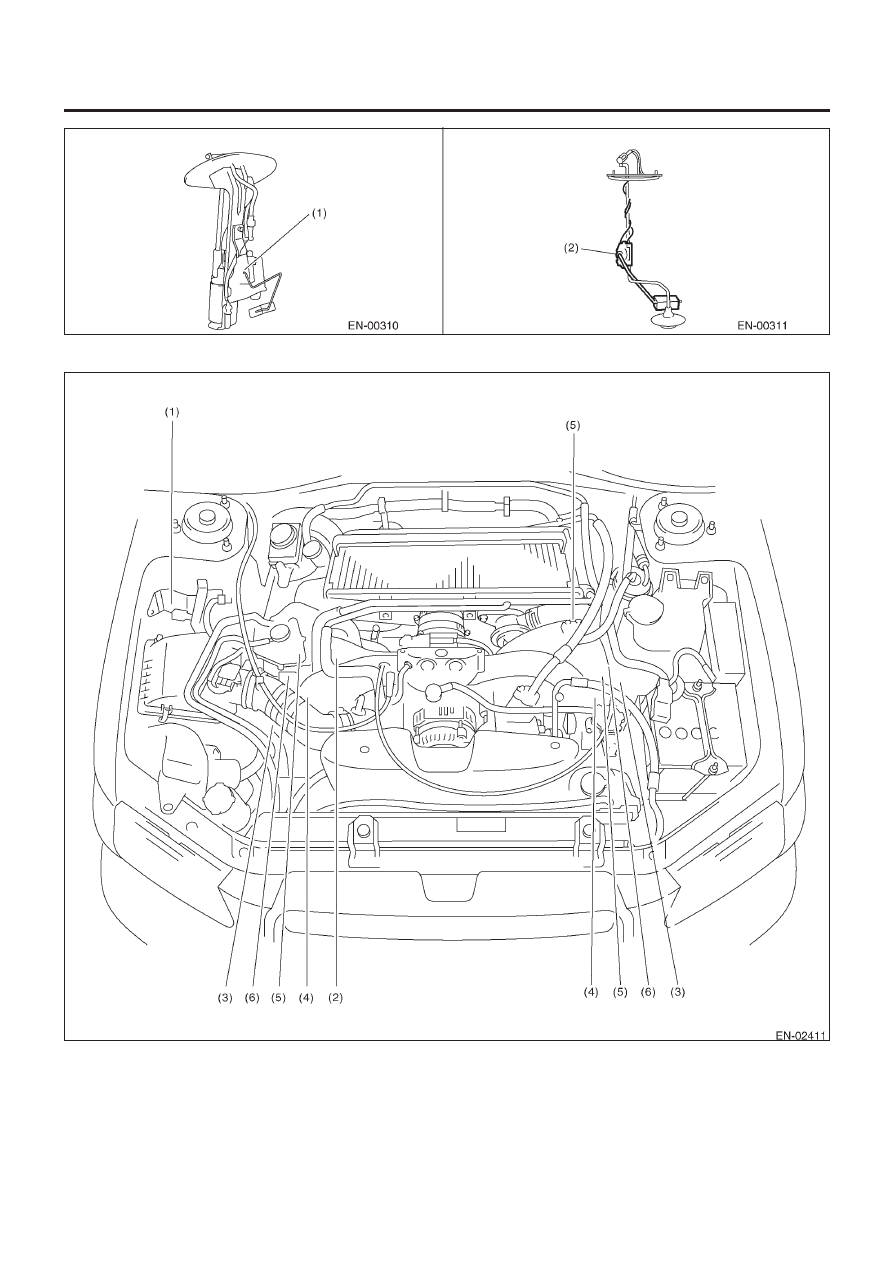

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-12

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1) Датчик уровня топлива

(2) Датчик уровня топлива

ниже минимального

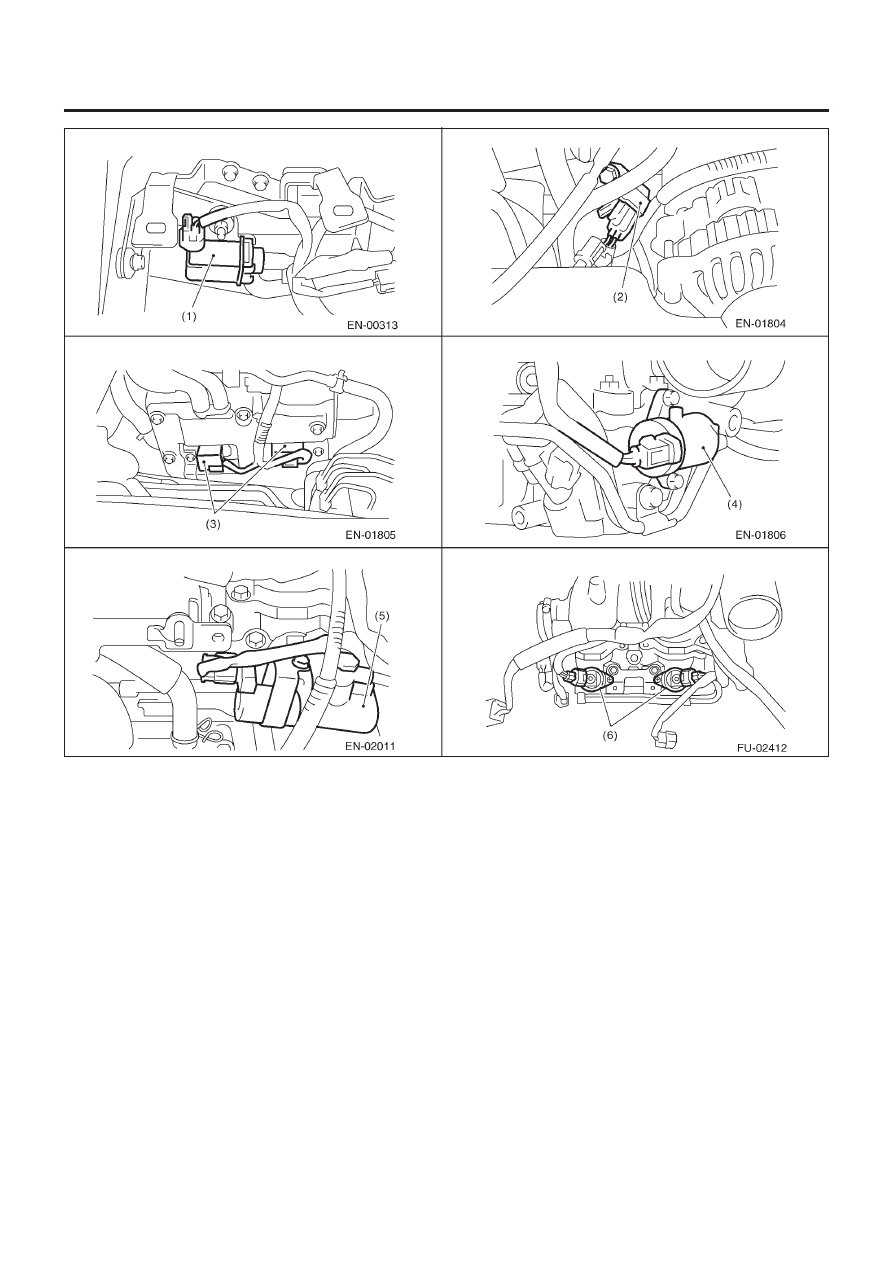

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-13

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Соленоидный клапан, Соленоид, Детали системы управления выбросами и Детали системы зажигания

(1) Соленоидный  клапан управления

выпуском

(2) Соленоидный клапан управления

продувкой

(3) Катушка зажигания
(4) Соленоид барабанного клапана

генератора

(5) Соленоидный клапан управления

масляным потоком

(6) Инжектор

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-14

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

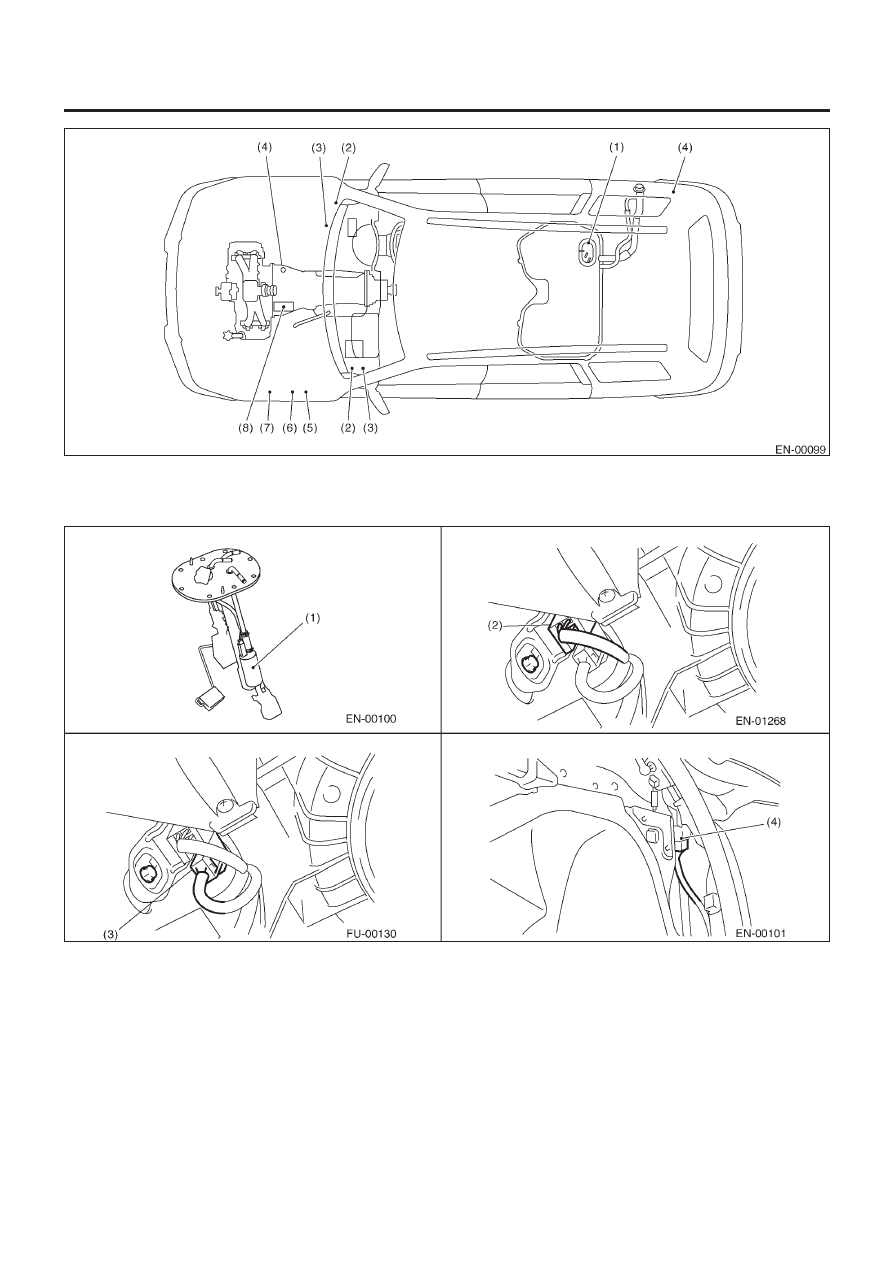

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4DOTC 2.5)-15

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1) Топливный насос
(2) Главное реле
(3) Реле топливного насоса
(4) Контроллер топливного насоса

(5) Реле главного вентилятора радиатора
(6) Реле вспомогательного вентилятора

радиатора

(7) Реле режимов вентилятора радиатора
(8) Стартер
