Renault Symbol. Корректор света фар и его выключатель

Корректор света фар изменяет освещенность дороги в вертикальной плоскости в зависимости от нагрузки автомобиля.

Блок управления корректором находится слева на панели приборов.

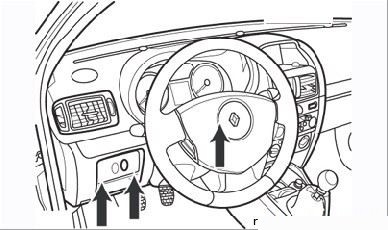

Рисунок 8.58. Снятие блока управления корректором света фар (стрелками показаны места подведения отвертки)

Для снятия блока управления с помощью небольшой отвертки с плоским шлицем отожмите пружинные защелки держателя, вставляя отвертку в указанные на Рисунок 8.58 места. Будьте осторожны – не повредите пластмассу.

Разъедините контактный разъем, а затем отсоедините блок управления от держателя.

ВЫКЛЮЧАТЕЛЬ РЕГУЛЯТОРА

Снимите выключатель с панели с помощью маленькой отвертки, отсоедините разъем выключателя.

Проверка

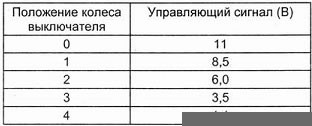

Клемма А1 - Питание, Клемма В1 - "Земля", Клемма В2 - Сигнал ближнего света, Клемма ВЗ - Управляющий сигнал.

Для снятия исполнительного механизма необходимо снять блок-фару.

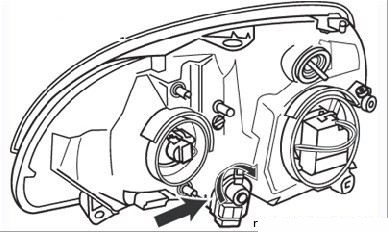

Рисунок 8.59. Снятие с блок-фары исполнительного механизма корректора света фар (стрелка)

Поверните исполнительный механизм на 1/8 оборота, чтобы отсоединить его от блок-фары (Рисунок 8.59).

Слегка покачивая исполнительный механизм, отсоедините шаровой шарнир от параболического отражателя.

Для облегчения установки исполнительного механизма снимите герметичный кожух и придерживайте отражатель фары. Затем вставьте шаровой шарнир в его гнездо.

Установите исполнительный механизм в блок-фару и поверните его на 1/8 оборота.

Установите на место блок-фару и приступайте к регулировке света фар.
