Renault Symbol. Датчики
Датчик температуры наружного воздуха
|

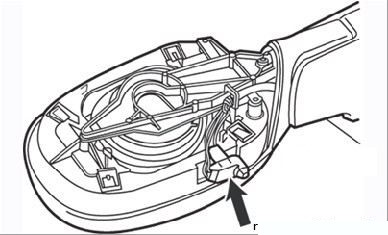

| Датчик температуры наружного воздуха расположен в наружном зеркале заднего вида со стороны пассажира (Рисунок 8.55). |
|

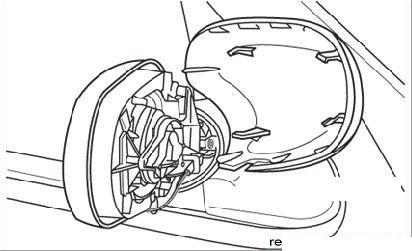

| Датчик снимается без снятия наружного зеркала заднего вида. Для этого достаточно снять кожух (Рисунок 8.56). |
| Проверьте сопротивление датчика в зависимости от температуры (табл. 8.4). |

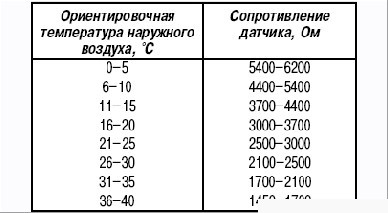

| Таблица 8.4 |
| Сопротивление датчика в зависимости от температуры наружного воздуха |
 |
Датчик давления масла
|

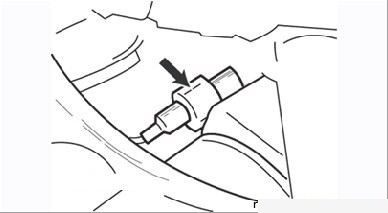

| Датчик ввернут в блок цилиндров за масляным фильтром (Рисунок 8.57). Для снятия датчика отсоедините от него контактный разъем и выверните его из блока вместе с уплотнительной шайбой. Если датчик снят надолго, заглушите его отверстие в блоке цилиндров. |
| При установке замените уплотнительную шайбу, вверните датчик установленным моментом и соедините контактный разъем. |
Датчик уровня масла
| Датчик находится на блоке цилиндров под масляным фильтром. |
| Операции по замене датчика аналогичны операциям по замене датчика давления масла. |
Датчик уровня топлива
Разъем (со стороны насоса)
| Клемма | Описание |
| А1 | "Земля" датчика уровня топлива |
| А2 | Не используется |
| В1 | Сигнал датчика уровня топлива |
| В2 | Не используется |
| С1 | Питание топливного насоса (+) |
| С2 | "Земля" топливного насоса (-) |
Проверка: Измерьте сопротивление между выводами датчика при перемещении поплавка.
| Уровень на указателе | Сопротивление (Ом) | Объем топлива (± 5 литров) |
| 4/4 | 7 | 51 |
| 3/4 | 55 ±7 | 39,75 |
| 1/2 | 98 ±10 | 28,5 |
| 1/4 | 155 ± 15 | 17,25 |
| 0 (резерв) | 310 ± 10 | 6 |
Датчик температуры воздуха вне салона
Для замены датчика снимать зеркало не нужно, достаточно снять только корпус.
Освободите датчик из клипсы и обрежьте провод (длиной несколько
сантиметров).
При установке нового датчика припаяйте провода.
Характеристика датчика.
| Температура (°С) | Сопротивление (Ом) |
| 0-5 | 5400 - 6200 |
| 6-10 | 4400 - 5400 |
| 11 -15 | 3700 - 4400 |
| 16-20 | 3000 - 3700 |
| 21-25 | 2500 - 3000 |
| 26-30 | 2100-2500 |
| 31-35 | 1700-2100 |
| 36-40 | 1450-1700 |
