Гидроцилиндр подъема платформы самосвалов MA3-5549

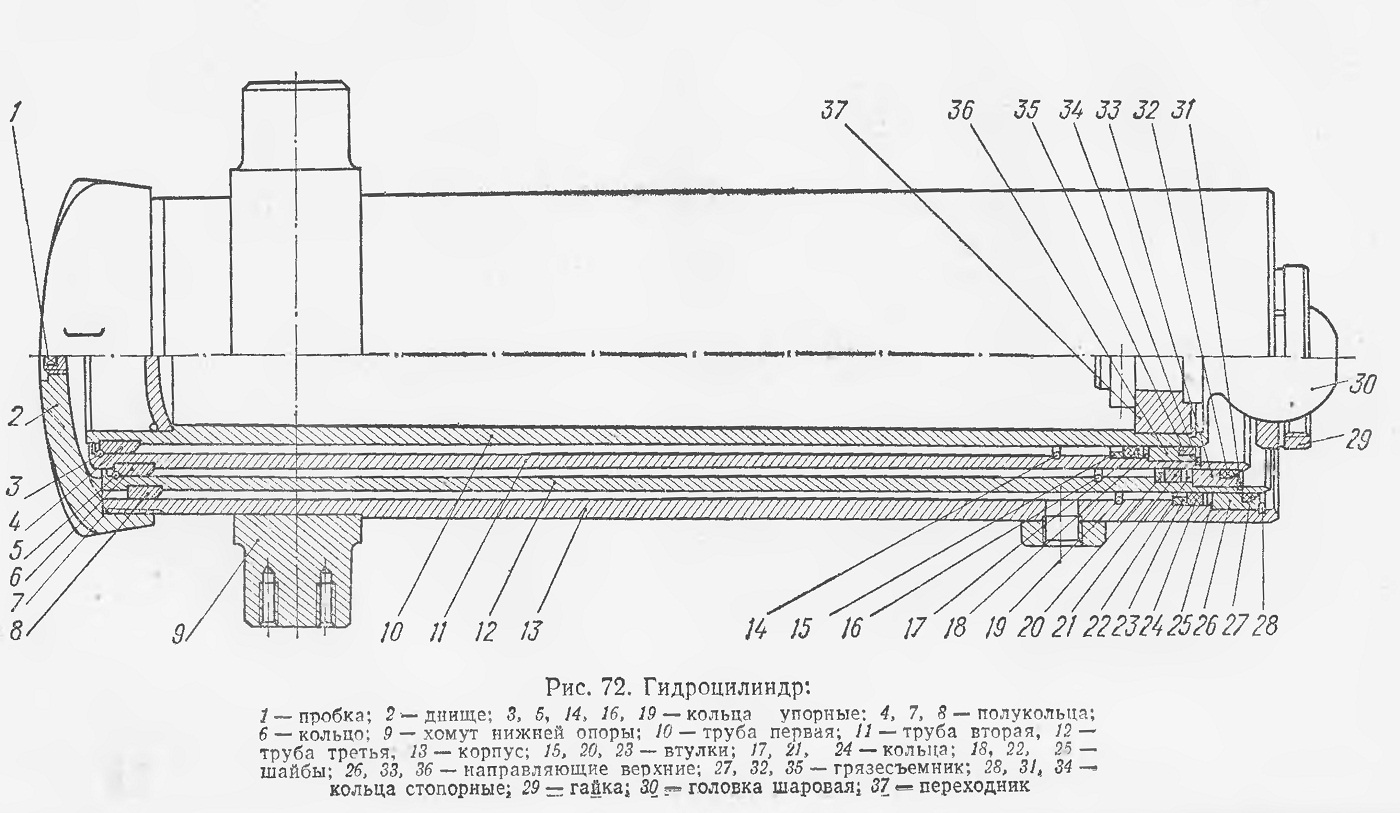

Гидроцилиндр механизма подъема платформы (рис. 72) телескопический. Он состоит из корпуса 13 и телескопически размещенных в нем трех выдвижных звеньев 10, 11, 12. Направление выдвижных звеньев осуществляется верхними направляющими 26, 33, 36 и нижними направляющими полукольцами 4, 7, 8. Ограничение хода выдвижных звеньев осуществляется упорными кольцами круглого сечения 3, 5, 14, 16, 19. Таким образом верхние направляющие разгружены от осевых усилий.

Уплотнение выдвижных звеньев осуществляется с помощью резиновых колец 17, 21, 24 круглого сечения, размещенных между верхними направляющими и опорными втулками 15, 20, 23. Резиновые кольца снабжены защитными шайбами 18, 22, 25. В верхних направляющих установлены резиновые грязесъемник 27, 32, 35.

Наружные поверхности выдвижных звеньев цилиндра подвергнуты поверхностной закалке, покрыты твердым хромом и отполированы. Этим достигается высокая износостойкость выдвижных звеньев и уплотнений.

При износе верхние и нижние направляющие могут быть легко заменены.

Снизу корпус закрывается днищем 2, уплотняемым резиновым кольцом круглого сечения 6.

В днище имеется отверстие для слива рабочей жидкости, закрываемое пробкой 1.

К корпусу приварен хомут 9 с двумя цапфами, при помощи которых цилиндр устанавливается и поворачивается в постелях качающейся опоры, которая, в свою очередь, поворачивается в перпендикулярной плоскости во втулках поперечин рамы, образуя шарнир карданного типа.

Рис 72
