Рулевая колонка автомобилей MA3-5335, МАЗ 5549, МАЗ-5429, MA3-5430, МАЗ-504В
На автомобиле устанавливается телескопическая (раздвижная) рулевая
колонка, устройство которой показано на рис. 35.
Карданный шарнир состоит из двух одинаковых вилок 4, крестовины 5 и
четырех игольчатых подшипников 6,

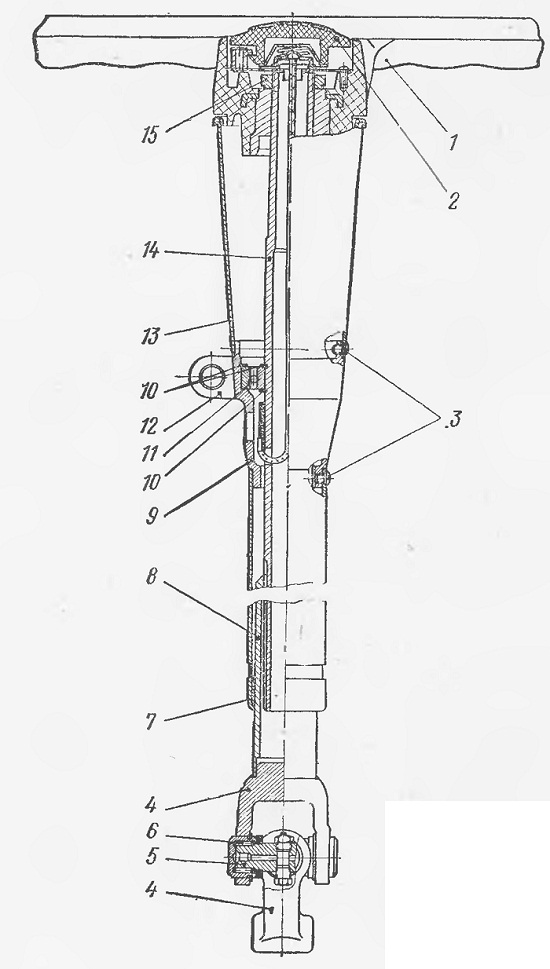

Рис. 35. Рулевая колонка:
1 — рулевое колесо; 2 — кнопка сигнала; 3 — винты; 4 — вилки; 5 —
крестовина; 6 — подшипник игольчатый; 7 — кожух нижний; 8 — переходник;
9 — кронштейн; 10 — кольца стопорные; 11 — подшипник шариковый; 12 —
ушко крепления колонки; 13 — кожух верхний; 14 — вал колонки; 15 — гайка
