КрАЗ-260, КрАЗ-260В, КрАЗ-260Г. Держатель запасного колеса

 Запасное колесо установлено за кабиной с правой стороны в специальном держателе (рис. 40), имеющем механический привод для подъема и опускания колеса. Привод состоит из воротка

17, на конусной поверхности которого установлен храповик 5, поджимаемый тарельчатыми пружинами 16. Вороток 17 посредством пальца 14 соединяется с осью 13 механизма подъема, образуя единое целое. С обеих сторон оси и воротка закреплены концы троса 10. который в средней части охватывает

ролики 2, установленные на балках держателя 3. При подъеме колеса трос наматывается на ось и вороток, а при опускании колеса — разматывается и тем самым поднимает и опускает откидной кронштейн вместе с колесом.

Для опускания запасного колеса необходимо отвернуть гайки 7 стяжек откидного кронштейна 11 и вращать вороток за восьмигранный конец специальным ключом. Защелку 4 выводить из зацепления с храповиком 6 не следует, так как храповик, зажатый тарельчатыми пружинами 16, начинает проскальзывать, в результате чего откидной кронштейн 11 вместе с колесом опускается на тросе. Колесо должно плавно опускаться от усилия на рукоятке ключа 100—400 Н (10—40 кгс). Регулировку зажатия храповика 6 производить затяжкой гаек 15 через комплект тарельчатых пружин 16.

Для поднятия колеса с земли его необходимо установить в откидной кронштейн и вращать вороток по часовой стрелке до полного подъема колеса. Останавливаться при подъеме колеса можно в том случае, когда защелка зафиксирует очередной зуб храповика. Поднятое колесо закрепить в держателе.

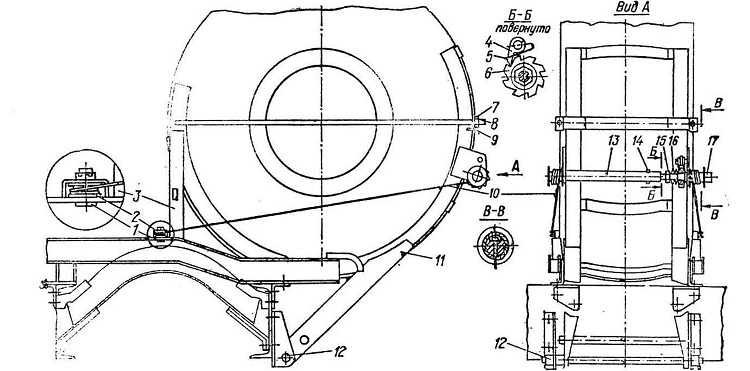

Рис. 40. Держатель запасного колеса:
1 — палец ролика; 2— ролик троса; 3— держатель запасного колеса; 4 — защелка храповика; 5 — пружина защелки; 6 — храповик тормоза воротка; 7 — гайки стяжек; 8 — стяжки откидного кронштейна; 9—шайба стяжки; 10— трос; 11 — откидной кронштейн; 12 — ось откидного кронштейна; 13 — ось механизма подъема; 14—палец; 15 — гайка
затяжки храповика; 16 — тарельчатые пружины; 17 — вороток
