Сборку масляного насоса выполняют в последовательности, обратной разборке. После сборки проверяют расстояние от торца ведущей шестерни до уступа вала, которое должно быть в пределах 13,5—14,5 мм. Кроме того, проверяют радиальный зазор (на одну сторону) между стенкой гнезда корпуса и шестерней. Зазор допускается в пределах 0,11—0,20 мм.

Окончательно коробку передач собирают в следующей последовательности.

Собранный промежуточный вал установить в картер коробки. На задний конец промежуточного вала напрессовать шариковый подшипник 25 (см. рис. 85) со стопорным кольцом 26 и закрепить упорную шайбу 23. Болты зашплинтовать между собой вязальной проволокой.

Установить в картер блок промежуточных шестерен 45 заднего хода в сборе с роликовыми подшипниками 47 и промежуточной втулкой 46, затем вставить ось блока 44. Вращение блока шестерен на оси должно быть свободным, без заеданий. Продольное перемещение блока на оси должно быть в пределах 0,15—0,71 мм. Допускается установка шайб для компенсации износа бобышек картера коробки.

Установить масляный насос 38. Болты крепления зашплинтовать вязальной проволокой. Между корпусом насоса и плоскостью картера установить картонную прокладку толщиной 0,25—0,35 мм.

Установить в картер ведомый вал, напрессовать до упора на задний конец вала шариковый подшипник 18 со стопорным кольцом и установить распорную втулку 19, а на передний конец вала установить роликовый подшипник.

Установить в картер ведущий вал. Установить крышку 39 подшипника, используя латунную оправку (рис. 90) с полированной поверхностью 1.

Установить крышки подшипников ведомого 17 (см. рис. 85) и промежуточного 27 валов, подложив под крышки прокладки. Установить на задний конец ведомого вала фланец 21 крепления карданного вала и плоскую шайбу. Закрепить фланец гайкой и зашплинтовать.

Болты крепления крышки подшипника ведущего вала, картера сцепления и масляного насоса зашплинтовать вязальной проволокой попарно.

Все валы коробки передач должны легко вращаться.

Если была необходимость замены сальника ведущего или ведомого вала, то сальник в крышку запрессовывают при помощи специальной оправки.

Вставить в отверстия картера вал вилки выключения сцепления, одновременно надев на вал вилку. Установить в пазу вала сегментную шпонку и надвинуть на шпонку вилку выключения. Затем закрепить вилку на валу при помощи стяжного болта с пружинной шайбой.

Установить на крышку подшипника муфту выключения сцепления. Присоединить пружину выключения к муфте и скобе и привернуть к муфте шланг для смазки.

Установить в нейтральное положение синхронизаторы, шестерки первой передачи и заднего хода и вилки штоков крышки коробки передач. Установить на картер крышку, подложить под нее прокладку и закрепить. Проверить переключение передач, оно должно быть свободным, без заеданий.

Прикрепить к картеру болтами с пружинными шайбами кронштейн задней опоры силового агрегата.

Установить коробку передач на автомобиль в последовательности, обратной ее снятию.

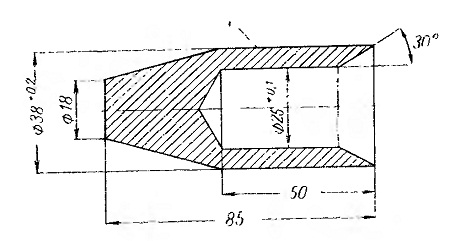

Рис. 90. Оправка для установки крышки подшипника ведущего вала
