Сборку промежуточного вала 50 (см. рис. 85)
выполняют в последовательности, обратной разборке (см. «Разборка
промежуточного вала»).
Шестерню 33 постоянного зацепления удлиненной стороной ступицы
устанавливают в сторону заднего конца промежуточного вала, а остальные
шестерни удлиненной стороной ступицы в сторону переднего конца.
Верхнюю крышку коробки передач необходимо собирать в следующем порядке.
Установить в крышку коробки шток 30 (рис. 89) вилки переключения первой
передачи и заднего хода. Надеть на шток головку 28 и вилку переключения
23. Продвинуть шток до нейтрального положения, через отверстие под шток
второй и третьей передач вложить два шарика-фиксатора 20 замка. Вставить
шток 31 вилки переключения второй и третьей передач. Надеть на шток
головку 27 и вилку переключения 24. Вставить в отверстие штока штифт 21
замка. Продвинуть шток до нейтрального положения. Шток 32 вилки
четвертой и пятой передач устанавливают аналогично. Штоки, установленные
в крышку, должны свободно перемещаться от усилия руки.
Закрепить головки и вилки переключения винтами 25. Качание вилок и
головок на штоках не допускается. Установочные винты зашплинтовать
вязальной проволокой. Проверить работу замка штоков. При продольном
перемещении одного из штоков два других должны быть заперты замком в
нейтральном положении.
Надеть на предохранитель 8 первой передачи и заднего хода пружину 7.
Вставить предохранитель с пружиной в ось 6 поводка, навернуть на
предохранитель гайку 13. Надеть на ось поводок 5 первой передачи и
заднего хода, вставить поводок с осью в опору 10. Поводок переключения
первой передачи и заднего хода должен свободно, без заедания, вращаться
на оси.
Зажать опору в тисках, установить в нее рычаг 4 и легкими ударами
молотка забить штифт 11 крепления рычага. Установить на опору через
рычаг уплотнительное кольцо 9 и крышку 1. Затем надеть на рычаг пружину
2 и шайбу 3. Нажимая на шайбу, сжать пружину и вставить в отверстие
рычага штифт 17 шайбы пружины. Навернуть на рычаг рукоятку.
Отрегулировать зазор (в пределах 1,5—2,0 мм) между включающей головкой
рычага и выступами поводка гайкой 13 предохранителя. После регулировки
зашплинтовать гайку, надеть на конец оси замочную шайбу 12, навернуть
колпачковую гайку 14 и загнуть усики замочной шайбы (один — на опору,
другой — на грань колпачковой гайки).
Вставить в отверстия крышки шарики 16 и пружины 15, установить на крышку
прокладку и опору рычага переключения. Завернуть гайки шпилек 18
крепления опоры, подложив под гайки пружинные шайбы.

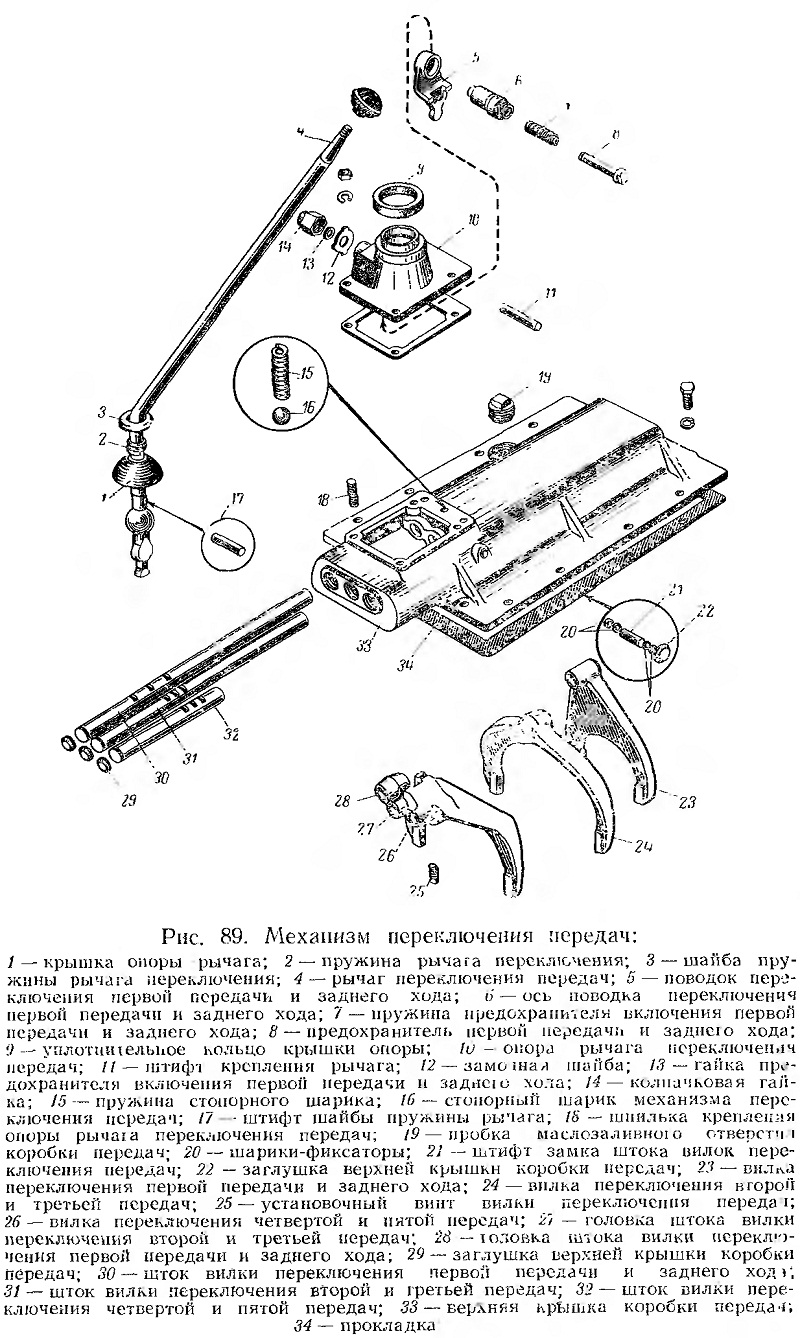

Рис. 89. Механизм переключения передач
