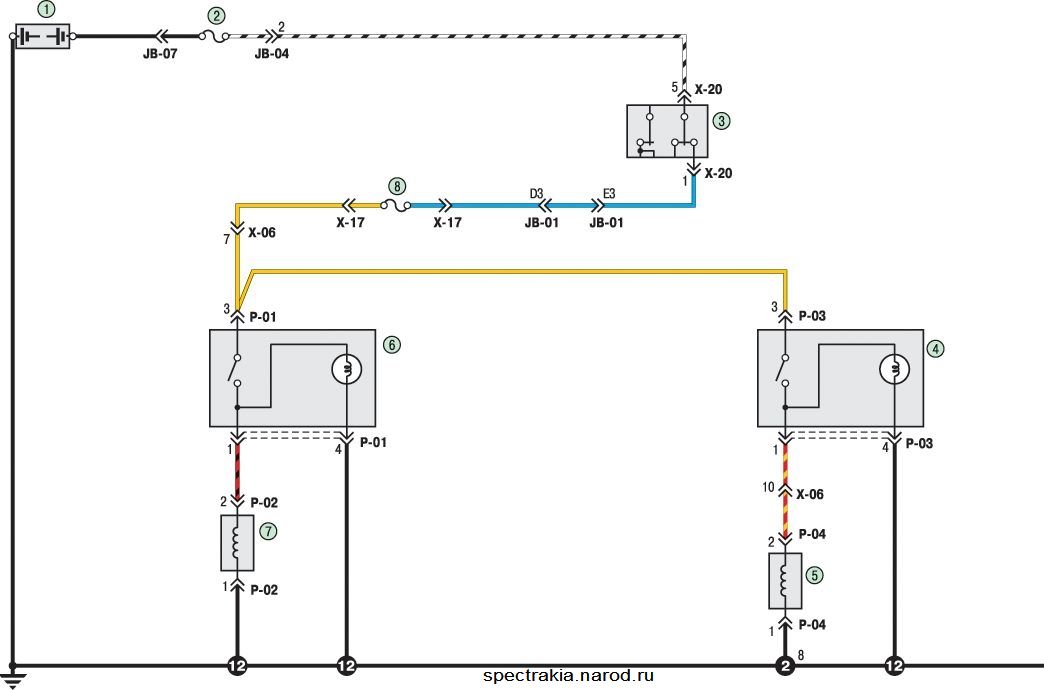

Киа Спектра. Электросхема - Система подогрева передних сидений

1 - аккумулятор; 2 - плавкая вставка IG2 (30 А); 3 - выключатель (замок) зажигания; 4 - выключатель подогрева сиденья переднего пассажира; 5 - нагревательный элемент подушки сиденья переднего пассажира; 6 - выключатель подогрева сиденья водителя; 7 - нагревательный элемент подушки сиденья водителя; 8 - предохранитель S/W (15 А)
