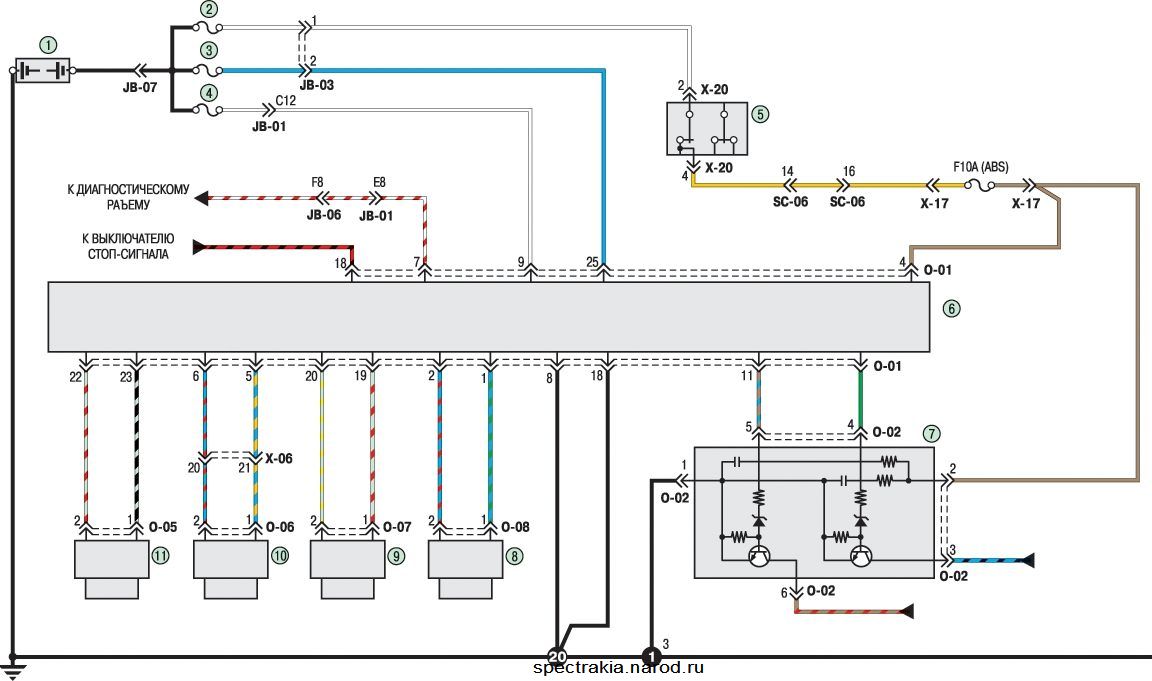

Киа Спектра. Электросхема - АБС

1 - аккумулятор; 2 - плавкая вставка IG1 (20 А); 3, 4 - плавкая вставка ABS (30 A); 5 - выключатель (замок) зажигания; 6 - электронный блок управления ABS; 7 - электронный блок предупреждения неисправности ABS; 8 - датчик частоты вращения правого заднего колеса; 9 - датчик частоты вращения левого заднего колеса; 10 - датчик частоты вращения правого переднего колеса; 11 - датчик частоты вращения левого переднего колеса
