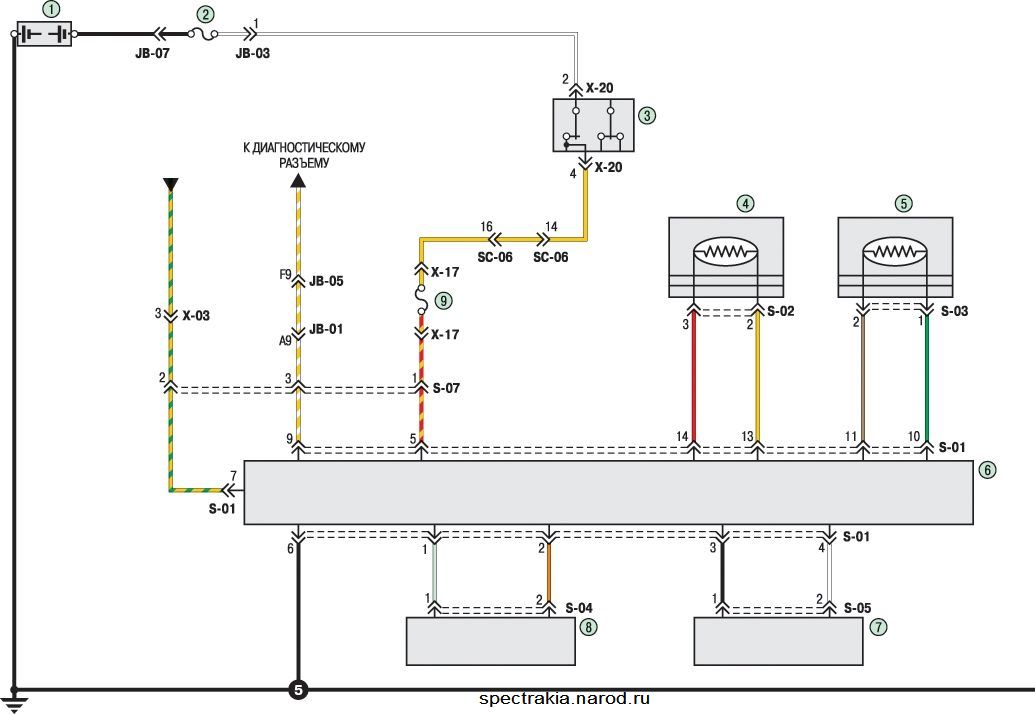

Киа Спектра. Электросхема - Система пассивной безопасности (SRS)

1 - аккумулятор; 2 - плавкая вставка IG1 (20 А); 3 - выключатель (замок) зажигания; 4 - модуль подушки безопасности пассажира; 5 - модуль подушки безопасности водителя; 6 - электронный блок управления системой пассивной безопасности (SRS); 7 - электрозапал модуля подушки безопасности пассажира; 8 - электрозапал модуля подушки безопасности водителя; 9 - предохранитель AIR BAG (10 А)
