Передняя дверь - Kia Rio 2000+ года









Передняя дверь

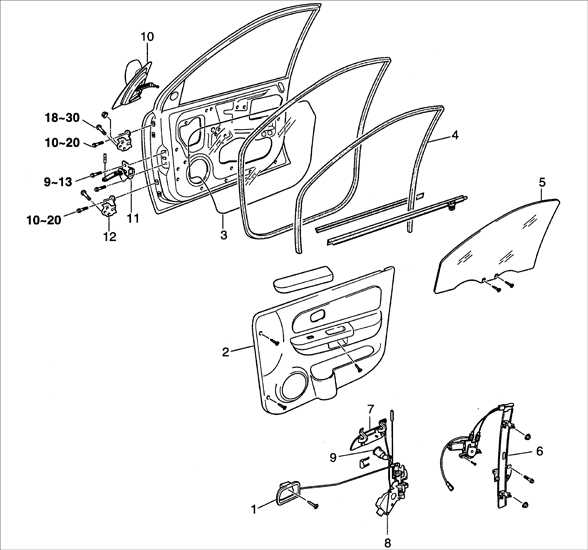

14.9 Передняя дверь Kia Rio



1 – внутренняя ручка открытия двери;
2 – обивка двери;
3 – пылевлагозащитная пленка;
4 – направляющий уплотнитель стекла;
5 – стекло;
6 – стеклоподъемник;		 7 – наружная ручка открытия двери;
8 – замок двери;
9 – цилиндр замка двери;
10 – наружное зеркало заднего вида;
11 – ограничитель открытия двери;
12 – шарнир двери.

Дверь крепится к кузову автомобиля двумя шарнирами и ограничителем открывания двери. Ограничитель открывания двери ограничивает величину открытия двери.

Полое резиновое уплотнение двери установлено на выступе двери и предотвращает проникновение влаги и пыли между дверью и кузовом.

Замок двери тягами соединен с наружной и внутренней ручками открытия двери.

Стеклоподъемник с электрическим приводом состоит из механизма стеклоподъемника с закрепленным на нем стеклом.

Ударная пластина замка двери может быть отрегулирована для надежного и мягкого закрытия двери.

Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

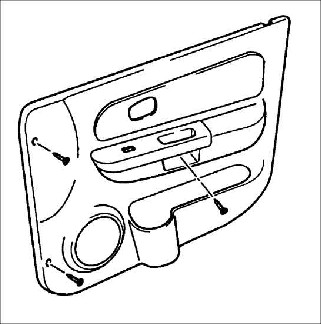

14.9 Передняя дверь Kia Rio 2. Снимите обивку двери.

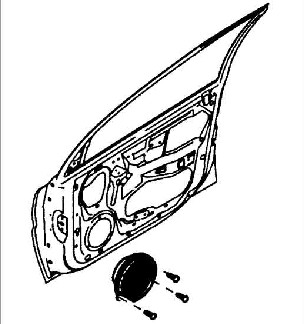

14.9 Передняя дверь Kia Rio 3. Снимите с двери динамик в следующем порядке:

      – выверните три винта крепления динамика к двери;
      – отсоедините жгут проводов от рамы двери;
      – снимите динамик и отсоедините разъемы.
14.9 Передняя дверь Kia Rio 4. Снимите внутреннюю ручку двери в следующем порядке:

      – отсоедините от ручки тягу;
      – снимите внутреннюю ручку двери.
5. Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери.

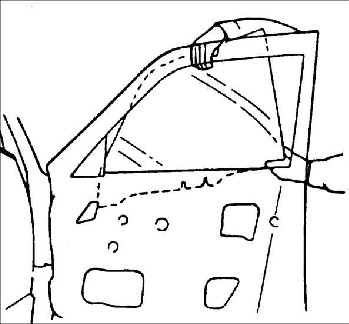

14.9 Передняя дверь Kia Rio 6. Снимите стекло в следующем порядке:

      – выверните два болта крепления стекла к стеклоподъемнику;
      – наклоняя и поднимая заднюю часть, снимите стекло с наружной стороны двери.

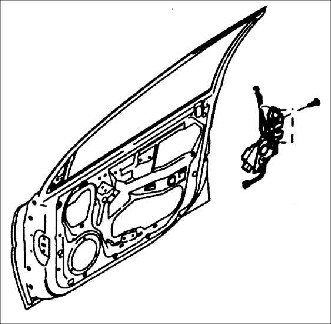

14.9 Передняя дверь Kia Rio 7. Снимите стеклоподъемник в следующем порядке:

      – выверните семь гаек крепления стеклоподъемника к двери;
      – через отверстие во внутренней панели двери снимите стеклоподъемник.

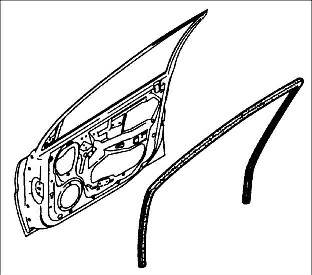

14.9 Передняя дверь Kia Rio 8. Снимите направляющий уплотнитель стекла.
14.9 Передняя дверь Kia Rio
14.9 Передняя дверь Kia Rio

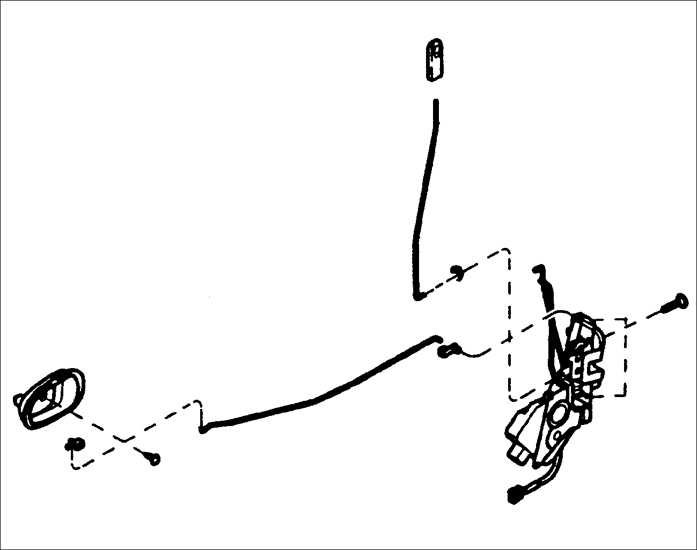

9. Снимите замок двери в следующем порядке:

      – отсоедините две тяги от наружной ручки двери;
      – выверните три винта крепления замка двери;
      – выверните два болта крепления наружной ручки двери;
      – снимите наружную ручку двери.

14.9 Передняя дверь Kia Rio

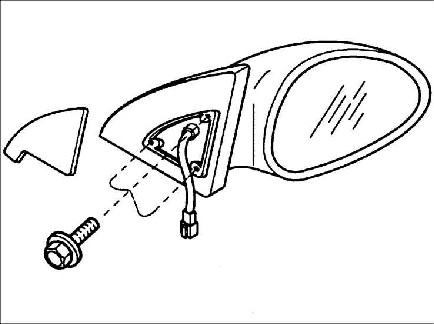

10. Снимите наружное зеркало заднего вида в следующем порядке:

      – отсоедините электрический разъем;
      – выверните три винта и снимите зеркало.
11. Снимите жгут проводов в следующем порядке:

      – отсоедините разъемы жгута проводов от рамы двери;
      – извлеките жгут проводов через отверстие во внутренней панели двери.

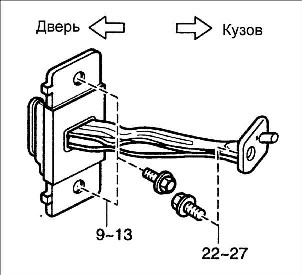

14.9 Передняя дверь Kia Rio 12. Выверните болт крепления ограничителя открытия двери к кузову.

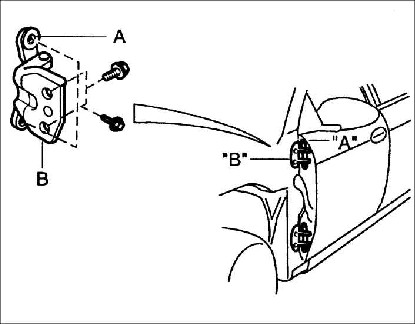

14.9 Передняя дверь Kia Rio 13. Выверните болты крепления обоих шарниров и снимите дверь с автомобиля.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите дверь в следующем порядке:

      – установите должным образом дверь на автомобиль;
      – вверните болты крепления обоих шарниров.

Момент затяжки: 18–30 Н•м
2. Установите влагозащитное уплотнение двери.
3. Вверните болт крепления ограничителя открытия двери к кузову.
4. Установите жгут проводов в следующем порядке:

      – вставьте жгут проводов через отверстие во внутренней панели двери;
      – закрепите разъемы жгута на раму двери.

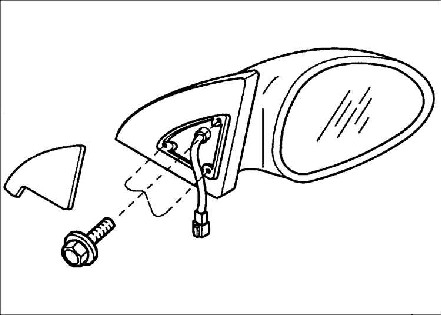

14.9 Передняя дверь Kia Rio 5. Установите наружное зеркало заднего вида в следующем порядке:

      – установите наружное зеркало заднего вида на дверь в первоначальное положение;
      – закрепите зеркало тремя винтами;
      – подсоедините электрический разъем.

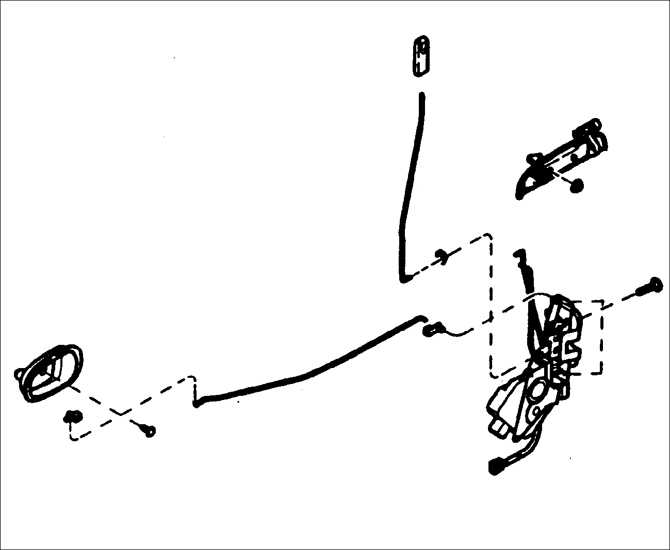

14.9 Передняя дверь Kia Rio 6. Установите замок двери в следующем порядке:

      – установите замок двери через отверстие во внутренней панели двери;
      – закрепите замок двери тремя винтами.

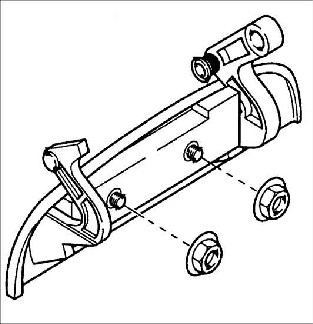

14.9 Передняя дверь Kia Rio 7. Установите наружную ручку двери в следующем порядке:

      – подсоедините две тяги замка двери;
      – закрепите двумя гайками наружную ручку двери.
8. Установите направляющую стекла через отверстие во внутренней панели двери.

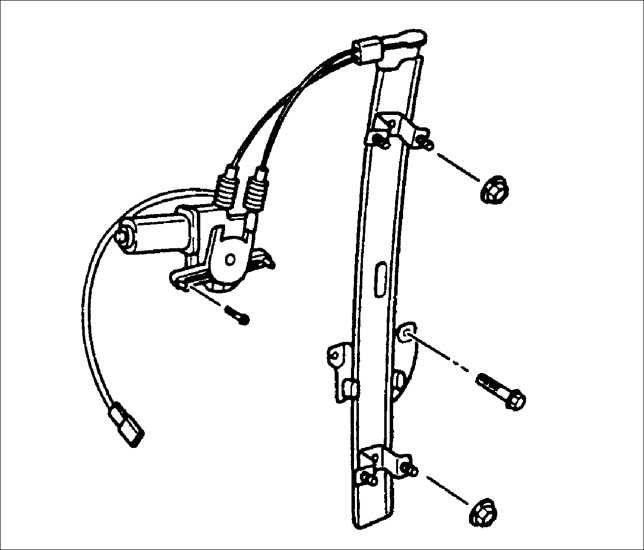

14.9 Передняя дверь Kia Rio 9. Установите стеклоподъемник в следующем порядке:

      – установите стеклоподъемник через отверстие во внутренней панели двери;
      – закрепите стеклоподъемник семью гайками;

Момент затяжки: 9–13 Н•м

14.9 Передняя дверь Kia Rio

10. Установите стекло в следующем порядке:

      – вставьте снаружи двери сначала переднюю часть стекла, затем, поворачивая и опуская, установите стекло в дверь и расположите его на кронштейне стеклоподъемника;
      – вверните, но не затягивайте окончательно болты крепления стекла;
      – затяните два болта крепления стекла к стеклоподъемнику;

Момент затяжки: 2–3 Н•м
      – переместите стекло вниз.
11. Установите на дверь пылевлагозащитную пленку в следующем порядке:

      – закрепите пылевлагозащитную пленку на двери;
      – выведите электрический разъем жгута проводов двери;
      – выведите тяги внутренней ручки открытия замка двери из пылевлагозащитной пленки.
14.9 Передняя дверь Kia Rio 12. Установите внутреннюю ручку двери в следующем порядке:

      – подсоедините к ручке тягу замка двери;
      – закрепите ручку тремя винтами.
14.9 Передняя дверь Kia Rio 13. Установите динамик и закрепите его тремя винтами.

14. Установите обивку двери.
15. Установите крышку внутренней ручки двери.
14.9 Передняя дверь Kia Rio 16. Закрепите обивку двери.
17. Установите внутреннюю влагозащитную полосу.
18. Подсоедините провод к отрицательной клемме аккумуляторной батареи.

Регулировка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, что дверь закрывается легко и должным образом. Если дверь имеет люфт, затяните болты крепления шарниров двери.
2. При необходимости проведения регулировки положения двери относительно смежных поверхностей ослабьте болты крепления шарниров и перемещая дверь отрегулируйте ее положение.
3. Проверьте, что дверь закрывается легко и должным образом. Если замок двери устанавливается на ударную пластину с трудом, выверните винты крепления ударной пластины и перемещая ее в горизонтальной и вертикальной плоскостях добейтесь нормального закрытия двери.
4. Регулировку положения двери относительно смежных поверхностей проводите перемещением ударной пластины в вертикальной плоскости.
