Крышка багажника - Kia Rio 2000+ года

Крышка багажника - Kia Rio 2000+ года

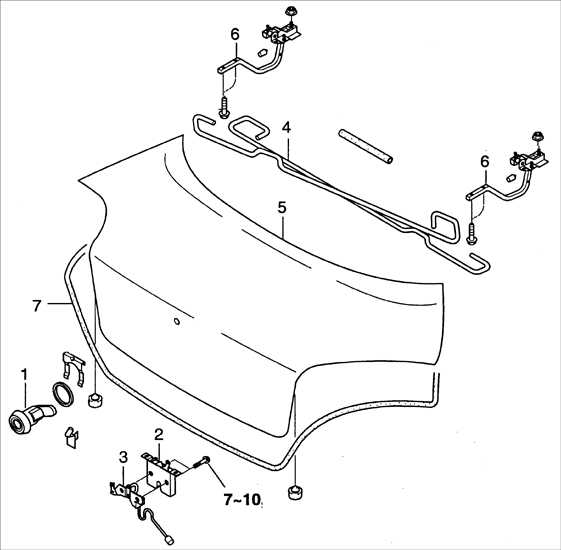

Крышка багажника

1 – цилиндр замка багажника;
2 – замок крышки багажника;
3 – ударная пластина крышки багажника;
4 – пружина поддержки крышки багажника;

5 – крышка багажника;
6 – шарнир крышки багажника;
7 – профилированная уплотнительная полоса.

Крышка багажника присоединена к кузову двумя шарнирами. Два шарнира связаны друг с другом двумя пружинами и закреплены болтами. Пружины помогают открывать крышку багажника и поддерживают ее в открытом положении.

Профилированная уплотнительная полоса, закрепленная на выступе крышки багажника, предотвращает протекание между багажником и кузовом.

Защелка присоединена в центре основания крышки багажника. Предусмотрена регулировка положения крышки багажника.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите крышку багажника.

Предупреждение

Снятие крышки багажника проводите с помощником.

2. Поддержите крышку багажника в открытом положении.

3. Выверните четыре болта крепления шарниров крышки багажника и снимите крышку багажника.

4. Снимите резиновые упоры крышки багажника.

Установка

Предупреждение

Установку крышки багажника проводите с помощником.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Установка крышки багажника проводится в последовательности, обратной снятию.
2. От руки затяните болты крепления шарниров крышки багажника.
3. Закройте крышку багажника.

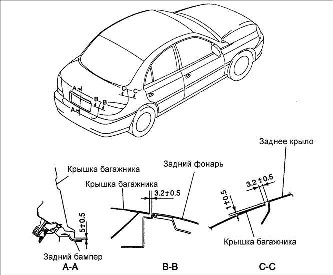

	4. Проверьте, и при необходимости, отрегулируйте положение крышки багажника относительно смежных поверхностей перед затягиванием болтов. Момент затяжки: 9–13 Н•м
5. Проверьте взаимное положение замка крышки багажника и ударной пластины замка. При необходимости, ослабьте болты и перемещая ударную пластину отрегулируйте ее положение. Момент затяжки: 7–10 Н•м
