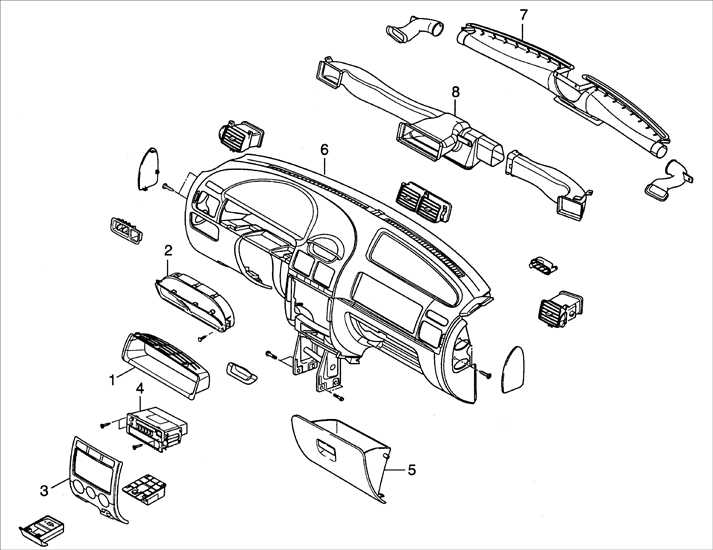

Панель приборов

1 – отделка комбинации приборов;
2 – комбинация приборов;
3 – центральная панель отделки;
4 – радиоприемник;

5 – вещевой ящик;
6 – панель приборов;
7 – воздуховод отопителя;
8 – воздуховод вентиляции.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите центральную консоль.
2. Снимите подушку безопасности водителя.
3. Снимите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.
4. Выверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку. Опустите рулевую колонку вниз.
5. Отверните гайку крепления ручки открытия замка капота и отсоедините ручку от троса открытия замка капота.

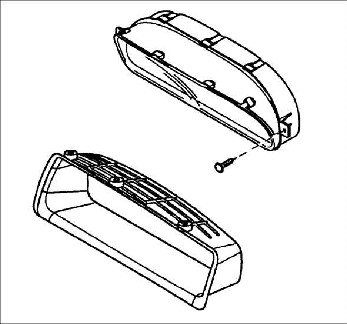

	6. Снимите комбинацию приборов в следующем порядке: – выверните три винта и снимите отделку комбинации приборов; – выверните четыре болта крепления комбинации приборов; – отсоедините электрический разъем от задней части комбинации приборов.

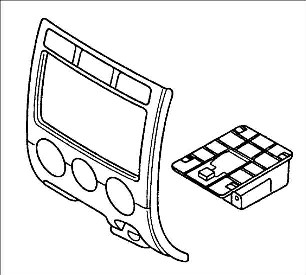

	7. Снимите центральную панель отделки и панель управления отоплением и вентиляцией.

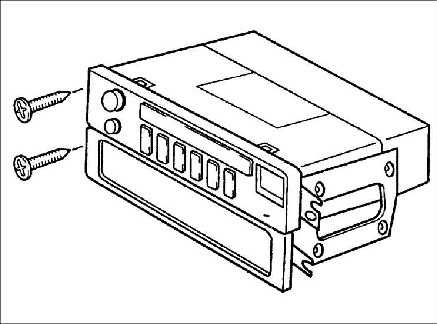

	8. Снимите радиоприемник в следующем порядке: – выверните четыре винта крепления радиоприемника; – отсоедините электрический разъем от задней части радиоприемника; – отсоедините провод антенны от задней части радиоприемника; – снимите радиоприемник.
9. Снимите вещевой ящик.

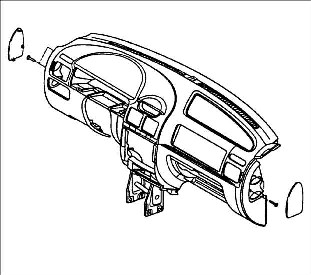

	10. Выверните четыре болта и снимите крышку с левой/ правой стороны Т-образного соединителя.

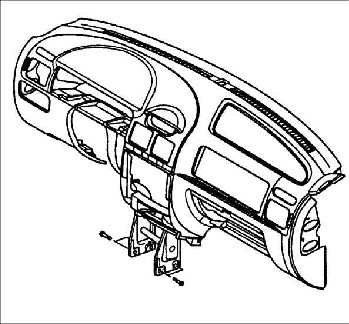

	11. Выверните четыре болта крепления основания панели приборов.
12. Отсоедините все разъемы, соединяющие панель приборов и жгут проводов автомобиля.
13. Снимите панель приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите панель приборов в автомобиль. Перед установкой панели приборов убедитесь, что рулевая колонка установлена правильно через Т–образную тягу со жгутом проводов. В противном случае рулевая колонка не может быть правильно установлена.
2. Подсоедините разъемы жгута проводов и панели приборов.
	3. Вверните четыре болта крепления левой/ правой стороны основания панели приборов. Момент затяжки: 18–25 Н•м
	4. Вверните четыре болта крепления левой/ правой стороны Т-образного соединителя. Момент затяжки: 18–25 Н•м
5. Установите вещевой ящик.
	6. Установите радиоприемник в следующем порядке: – подсоедините провод антенны к задней части радиоприемника; – подсоедините электрический разъем к задней части радиоприемника; – вверните четыре винта крепления радиоприемника.
	7. Установите центральную панель отделки и панель управления отоплением и вентиляцией.
	8. Установите комбинацию приборов в следующем порядке: – подсоедините электрический разъем к задней части комбинации приборов; – вверните четыре болта крепления комбинации приборов; – вверните три винта крепления отделки комбинации приборов.
9. Установите ручку открытия замка капота.
10. Вверните два болта с обеих сторон рулевой колонки, которые соединяют панель приборов и рулевую колонку. Момент затяжки: 18–26 Н•м
11. Установите рулевое колесо, переключатель сигнала поворота и верхний и нижний кожухи рулевой колонки.
12. Установите подушку безопасности водителя.
13. Установите центральную консоль.
14. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
