Вакуумный усилитель
тормозов

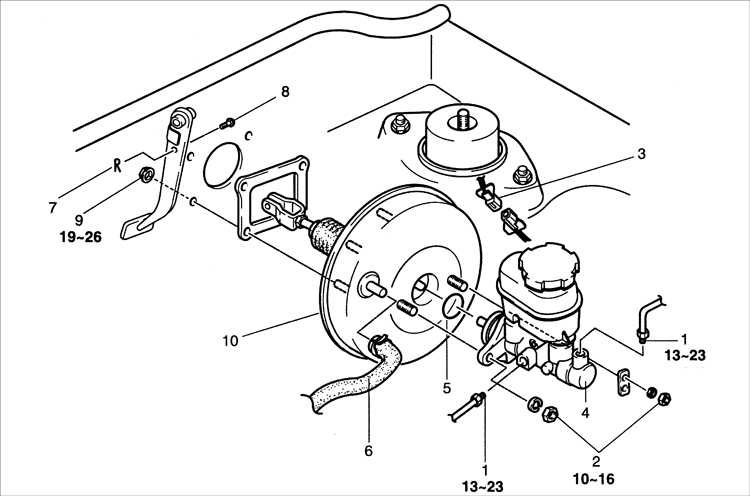

1 – тормозная трубка;
2 – гайки;
3 – электрический разъем;
4 – главный тормозной цилиндр;
5 – прокладка; |
6 – вакуумный шланг;
7 – шплинт;
8 – штифт с головкой и отверстием под
шплинт;
9 – гайки;
10 – вакуумный усилитель тормозов. |
Снятие
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Отсоедините
электрический разъем от
пополнительного бачка с
тормозной жидкостью. |
|
2. Отсоедините
тормозные трубки. |
|
3. Снимите
главный тормозной цилиндр. |
| |

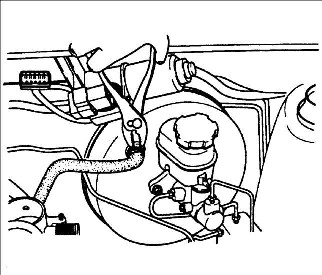

4. Отсоедините
вакуумный шланг от
вакуумного усилителя
тормозов.
 |
|
5. В
салоне автомобиля извлеките
шплинт, крепящий штифт с
головкой и отверстием под
шплинт. |
|
6. Извлеките
штифт с головкой и
отверстием под шплинт. |
|
7. Помощник
должен поддержать вакуумный
усилитель тормозов в
моторном отсеке. |
|
8. Отверните
четыре гайки крепления
вакуумного усилителя
тормозов к перегородке
моторного отсека. |
|
9. Снимите
вакуумный усилитель
тормозов. |
|
10. Снимите
прокладку кронштейна
вакуумного усилителя
тормозов. |
|
Установка
Предупреждение
Смажьте
штифт с головкой и отверстием под шплинт литиевой
смазкой.
|
ПОРЯДОК ВЫПОЛНЕНИЯ |
|
1. Установка
проводится в
последовательности обратной
снятию.
Момент затяжки: 18,6–25,5
Н•м |
|
2. Заполните
пополнительный бачок
тормозной системы тормозной
жидкостью до метки МАХ. |
|
3. Удалите
воздух из гидравлического
контура тормозной системы. |
|
4. Проверьте
отсутствие утечек тормозной
жидкости. |
|
5. Проверьте
и, при необходимости,
отрегулируйте высоту
установки педали и свободный
ход педали тормоза. |
|
