Ремень привода насоса усилителя рулевого управления

Ремень привода насоса усилителя рулевого управления - Kia Rio 2000+ года

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте ремень привода насоса усилителя рулевого управления на отсутствие трещин, износа и выработки. При необходимости замените ремень.

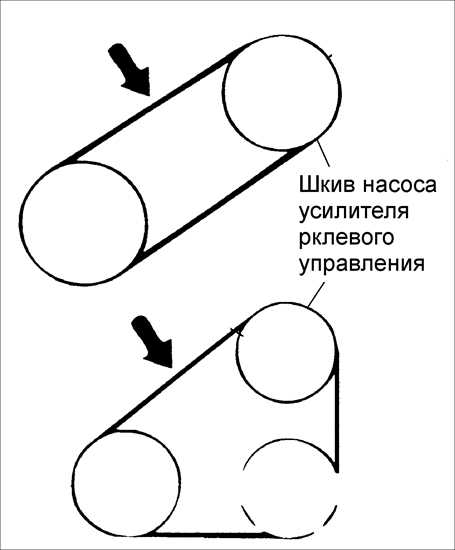

2. Измерьте натяжение ремня, нажимая с усилием 98 Н (10 кг) в месте, расположенном на одинаковом удалении от шкивов и измерьте прогиб ремня. При необходимости отрегулируйте натяжение ремня.

Прогиб ремня привода насоса усилителя рулевого управления
Новый: 8–9 мм
Бывший в употреблении: 9–10 мм

3. Специальным приспособлением измерьте натяжение ремня.

Регулировка натяжения

ПОРЯДОК ВЫПОЛНЕНИЯ

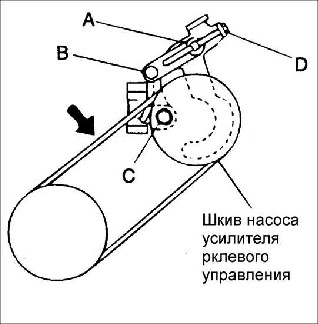

1. Ослабьте болты А, В и С. Вращая регулировочный болт D отрегулируйте натяжение ремня.

2. Затяните болты С, A и B требуемым моментом.

Момент затяжки:
А: 37,2–51,9 Н•м
В: 37,2–51,9 Н•м
С: 37,2–51,9 Н•м

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте болты А, В и С.
2. Вращая регулировочный болт D ослабьте натяжение ремня.
3. Снимите ремень.
	4. Установите новый ремень и отрегулируйте натяжение ремня.
