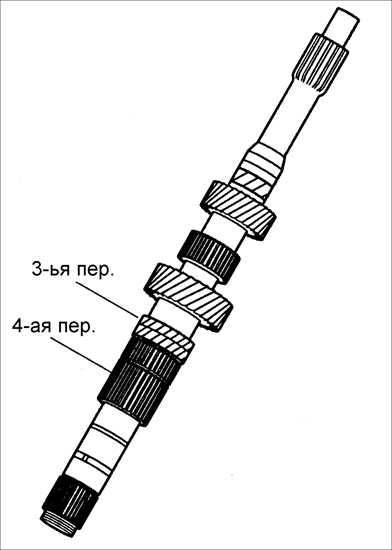

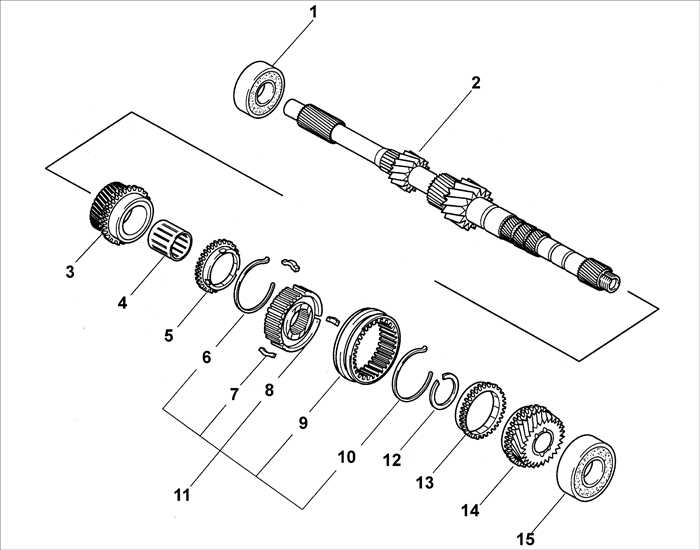

Первичный вал коробки передач

1 – подшипник;
2 – первичный вал;
3 – шестерня 3-ей передачи;
4 – игольчатый подшипник;
5 – кольцо синхронизатора 3-ей передачи;
6 – пружина синхронизатора;
7 – сухарь фиксатора;
8 – ступица муфты синхронизатора;

9 – скользящая муфта синхронизатора;
10 – пружина синхронизатора;
11 – синхронизатор 3-ей/ 4-ой передачи;
12 – стопорное кольцо;
13 – кольцо синхронизатора 4-ой передачи;
14 – шестерня 4-ой передачи;
15 – подшипник.

Предварительная проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Зазор шестерни 3-ей передачи

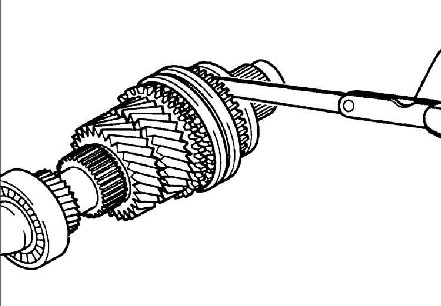

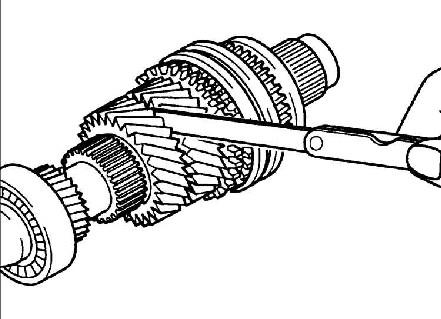

	1. Измерьте зазор между шестерней 3-ей передачи и шестерней 2-ей передачи. Номинальный зазор: 0,06–0,21 мм Предельно допустимый зазор: 0,26 мм
2. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни 3-ей передачи, шестерни 2-ой передачи и ступицы муфты синхронизатора 2-ой/ 3-ей передач. Замените изношенные или поврежденные детали.
Зазор шестерни 4-ой передачи
	3. Измерьте зазор между шестерней 4-ой передачи и подшипником. Номинальный зазор: 0,1–0,37 мм Предельно допустимый зазор: 0,57 мм
4. Если зазор превышает предельно допустимое значение, проверьте поверхность контакта шестерни, подшипника и муфты синхронизатора 3-ей/ 4-ой передач. Замените изношенные или поврежденные детали.

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

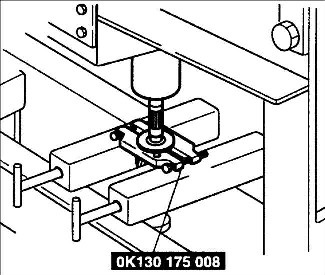

	1. С помощью пресса и специального приспособления OK130 175 008 снимите подшипник с вала.
2. Снимите шестерню 4-ой передачи.

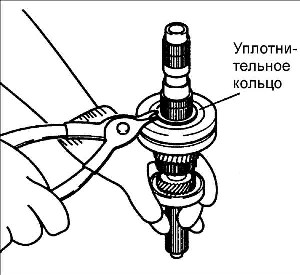

	3. Снимите стопорное кольцо.
4. Снимите муфту синхронизатора 3-ей/ 4-ой передач, кольцо синхронизатора 3-ей передачи и шестерню 3-ей передачи.

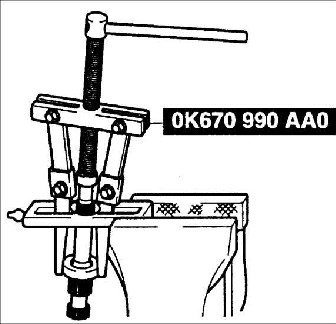

	5. Съемником OK670 990 AA0 снимите подшипник с первичного вала.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

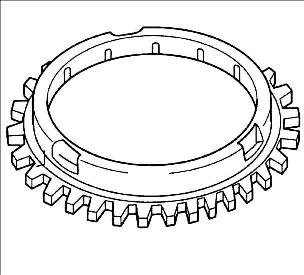

1. Визуально проверьте состояние зубьев кольца синхронизатора на отсутствие повреждений, износа и трещин.

8.1.8 Первичный вал коробки передач Kia Rio

2. Проверьте состояние конической поверхности на отсутствие повреждений, износа и трещин.

Предупреждение

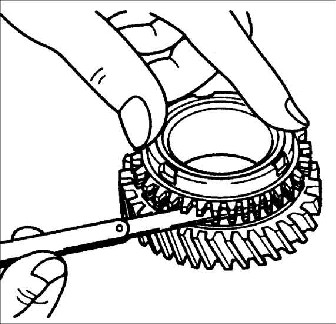

Установите кольцо синхронизатора в шестерню и измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни.

3. Измерьте зазор между кольцом синхронизатора и поверхностью фланца шестерни.

Номинальный зазор: 1,1– 1,4 мм
Минимально допустимый зазор: 0,8 мм

Предупреждение

Если проводилась замена шестерни первичного вала, отрегулируйте предварительный натяг подшипника.

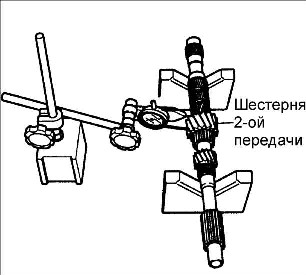

4. Проверьте биение посадочного места шестерен первичного вала.

Предельно допустимое биение: 0,1 мм

5. Проверьте состояние шлицов первичного вала.

6. Проверьте состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.

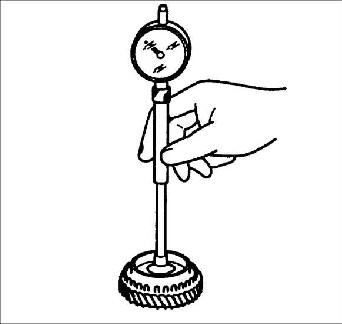

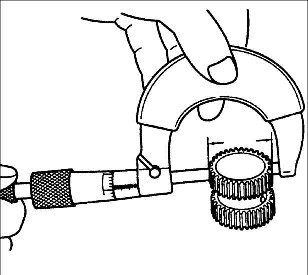

7. Измерьте зазор между шестернями вала и шестернями.

Зазор для смазки, мм

Элемент	Вал А (наружный диаметр)	Вал В (внутренний диаметр)	Втулка С (наружный диаметр)
Шестерня 3-ей передачи	34,987–34,998	–	–
Шестерня 4-ой передачи	30,94–30,97	31,00–31,02	–
Шестерня 5-ой передачи	–	34,00–34,02	33,94–33,97

8. Осмотрите втулку шестерни 5-ой передачи на отсутствие повреждений.

9. Осмотрите состояние поверхности зубьев шестерен на отсутствие повреждений, износа и трещин.

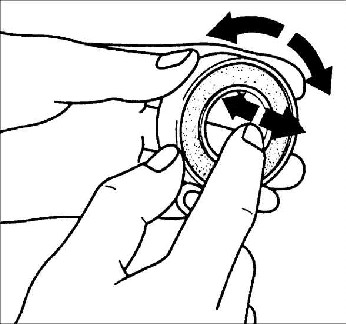

10. Проверьте подшипник на отсутствие повреждений и плавность вращения.

Сборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите шестерню 3-ей передачи, кольцо синхронизатора и муфту синхронизатора.
	2. Установите новое стопорное кольцо.
3. Установите шестерню 4-ой передачи.

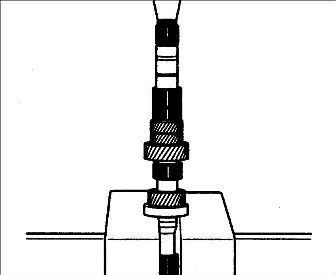

	4. Используя пресс, установите подшипник.

Проверка после сборки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Измерьте зазор между шестерней 3-ей передачи и шестерней 2-ей передачи.

Номинальный зазор: 0,06–0,21 мм
Предельно допустимый зазор: 0,26 мм

2. Измерьте зазор между шестерней 4-ой передачи и подшипником.

Номинальный зазор: 0,1–0,37 мм
Предельно допустимый зазор: 0,57 мм

Если зазор отличается от требуемого значения, разберите и повторно соберите первичный вал коробки передач.
