Головка блока цилиндров двигателей А3Е, А5D

Головка блока цилиндров двигателей А3Е, А5D - Kia Rio 2000+ года

ОБЩИЕ СВЕДЕНИЯ

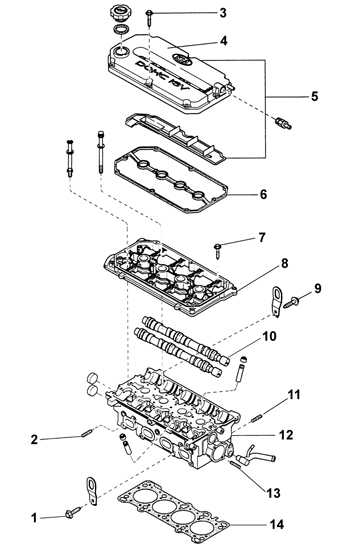

Головка блока цилиндров двигателя DOHC (A5D)

1 – болт, 37–52 Н•м;
2 – шпилька, 29–35 Н•м;
3 – болт, 4,9–8,8 Н•м;
4 – крышка головки блока цилиндров;
5 – элементы крышки головки блока цилиндров;
6 – прокладка крышки головки блока цилиндров;
7 – болт, 11,2–14,2 Н•м;

8 – крышка распределительных валов;
9 – болт, 37–52 Н•м;
10 – распределительные валы;
11 – шпилька, 7,8–12 Н•м;
12 – головка блока цилиндров;
13 – шпилька, 7,8–12 Н•м;
14 – прокладка головки блока цилиндров

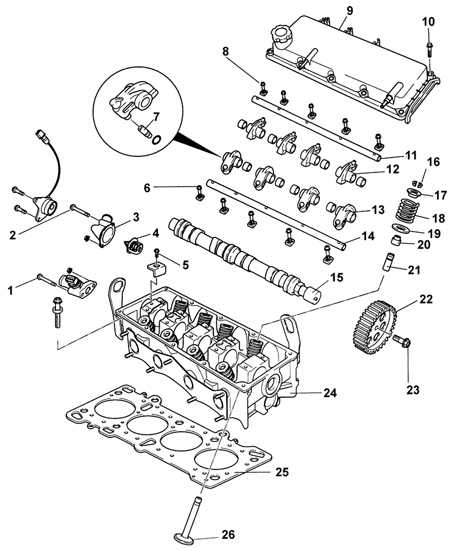

Головка блока цилиндров двигателя SOHC (A3E)

1 – болт, 7,8–11 Н•м;
2 – болт, 19–25 Н•м;
3 – крышка термостата;
4 – термостат;
5 – болт, 19–25 Н•м;
6 – болт, 22–28 Н•м;
7 – гидравлический компенсатор зазоров клапанов;
8 – болт, 22–28 Н•м;
9 – крышка головки блока цилиндров;
10 – болт, 4,9–8,8 Н•м;
11 – вал рычагов;
12 – рычаги;
13 – рычаги;
14 – вал рычагов;

15 – распределительный вал;
16 – сухари;
17 – тарелка пружины клапана;
18 – пружина клапана;
19 – прокладка;
20 – маслоотражательный колпачок;
21 – направляющая втулка клапана;
22 – шкив зубчатого ремня распределительного вала;
23 – болт, 49–61 Н•м;
24 – головка блока цилиндров;
25 – прокладка головки блока цилиндров;
26 – клапан

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость из системы охлаждения и отсоедините верхний шланг радиатора.
2. Снимите широкий шланг, расположенный между воздушным фильтром и главной крышкой.
3. Снимите патрубок воздухозаборника.
4. Снимите вакуумный шланг, шланг подачи топлива и шланг охлаждающей жидкости.
5. Снимите высоковольтные провода со свечей зажигания. Снятие высоковольтных проводов проводите за свечные наконечники, а не за сами провода.
6. Снимите катушку зажигания.
7. Снимите масляный насос усилителя рулевого управления и кронштейн.
8. Снимите впускной коллектор.
9. Снимите термозащитный экран и выпускной коллектор в сборе.
10. Снимите шкив водяного насоса и шкив коленчатого вала.
11. Снимите кожух зубчатого ремня.
12. Снимите шкив натяжного механизма зубчатого ремня.
13. Снимите зубчатый ремень.
14. Снимите крышку головки блока цилиндров и крышку распределительных валов.

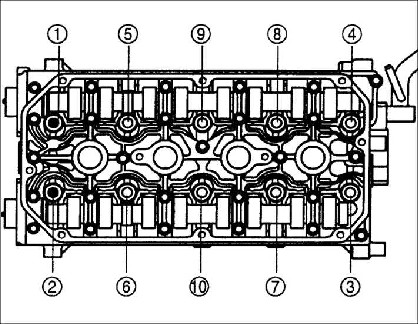

	15. В определенной последовательности, за 2–3 этапа выверните болты крепления головки блока цилиндров. Снимите головку блока цилиндров и прокладку головки блока цилиндров.
16. Очистите сопрягаемые поверхности головки блока цилиндров и блока цилиндров от остатков прокладки.
Предупреждение Исключите попадание остатков прокладки в каналы для смазки и цилиндры двигателя.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте прокладку головки блока цилиндров на отсутствие утечек, пятен от охлаждающей жидкости или прожогов прокладки между цилиндрами.

Проверка головки блока цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Осмотрите головку блока цилиндров на отсутствие повреждений, трещин, утечек масла и охлаждающей жидкости. При необходимости замените головку блока цилиндров.

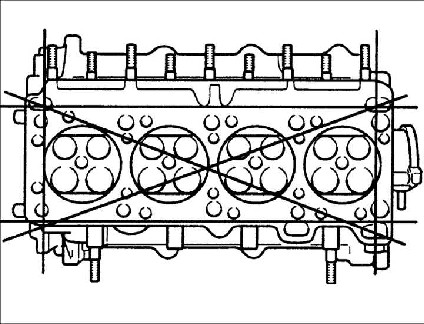

	2. Металлической линейкой и щупом в шести направлениях проверьте плоскостность головки блока цилиндров. При необходимости перешлифуйте головку блока цилиндров. Максимальное отклонение от плоскостности: Двигатель A5D: 0,03 мм Двигатель A3E: 0,05 мм
Предупреждение Перед установкой головки блока цилиндров проверьте следующие элементы и при необходимости выполните ремонт или замените головку: – состояние и глубину установки седел клапанов; – повреждение сопрягаемых поверхностей впускного и выпускного коллекторов; – зазоры в подшипниках и осевой люфт распределительных валов.

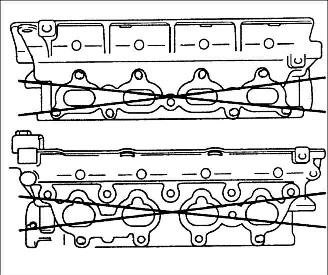

	3. Металлической линейкой и щупом в двух направлениях измерьте плоскостность сопрягаемых поверхностей коллекторов. Максимальное отклонение от плоскостности: Двигатель A5D: 0,03 мм Двигатель A3E: 0,05 мм

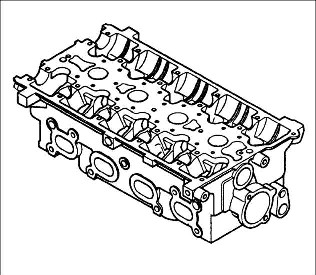

	4. Измерьте высоту головки блока цилиндров от основания головки блока цилиндров до поверхности установки прокладки крышки головки блока цилиндров. Высота: Двигатель A5D: 127,8–128,0 мм Двигатель A3E: 107,4–107,6 мм
5. Если высота головки блока цилиндров отличается от номинальных значений, замените головку блока цилиндров.
Предупреждение Если необходимо произвести механическую обработку головки блока цилиндров, предварительно снимите впускной и выпускной коллекторы и проверьте плоскостность сопрягаемых поверхностей коллекторов.
6. Металлической линейкой и щупом в двух направлениях измерьте плоскостность сопрягаемых поверхностей коллекторов. Отклонение от плоскостности: не более 0,05 мм
7. Если неплоскостность превышает допустимые пределы, замените головку блока цилиндров.

Установка головки блока цилиндров двигателя A5D

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности головки блока цилиндров от остатков прокладки.
2. Установите новую прокладку на блок цилиндров двигателя. При установке прокладки используйте герметик. Не используйте повторно прокладку головки блока цилиндров. Установите головку блока цилиндров.

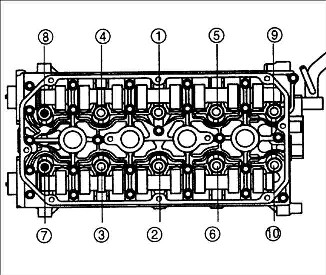

	3. В определенной последовательности затяните болты крепления головки блока цилиндров в несколько этапов: а. затяните болты моментом затяжки 49 Н•м; b. в последовательности, обратной затягиванию, ослабьте болты крепления головки блока цилиндров; c. повторно затяните болты моментом затяжки 25 Н•м; d. доверните болты на 90°.
Предупреждение Не проворачивайте коленчатый вал двигателя при снятом зубчатом ремне. Перед установкой убедитесь, что поршни расположены между ВМТ и НМТ. Это исключит соударение поршней и клапанов, которое может привести к деформации клапанов и повреждению двигателя. Два болта (7 и 8) короче других болтов. Не устанавливайте эти болты в другие позиции. Для крепления головки блока цилиндров необходимо использовать новые болты.
4. Установите шкив механизма натяжения зубчатого ремня.
5. Установите зубчатый ремень на шкив распределительного вала, при этом убедитесь, что все установочные сетки совмещены с указателями.
6. Проверьте совмещение установочных меток всех шкивов зубчатого ремня.
7. Установите крышку головки блока цилиндров и закрепите ее болтами, затянув их требуемым моментом. Момент затяжки: 4,9–8,8 Н•м
8. Установите кожух зубчатого ремня.
9. Установите новую прокладку впускного коллектора и впускной коллектор. Закрепите впускной коллектор болтами, затянув их требуемым моментом.
10. Установите новую прокладку выпускного коллектора и выпускной коллектор. Закрепите выпускной коллектор гайками, затянув их требуемым моментом.
11. Установите уравнительный резервуар и затяните боты и гайки требуемым моментом. Момент затяжки: Болты и гайки крепления впускного и выпускного коллекторов: 15–20 Н•м Уравнительный резервуар к гайкам и болтам впускного коллектора: 15–20 Н•м
12. Установите масляный насос усилителя рулевого управления и кронштейн.
13. Установите катушку зажигания.
14. Установите патрубок воздухозаборника.
15. Подсоедините вакуумный шланг, шланг подачи топлива и шланг системы охлаждения.
16. Установите широкий шланг между воздушным фильтром и главной крышкой.

Установка головки блока цилиндров двигателя A3E

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите сопрягаемые поверхности головки блока цилиндров от остатков прокладки.
2. Установите новую прокладку на блок цилиндров двигателя. При установке прокладки используйте герметик. Не используйте повторно прокладку головки блока цилиндров.
3. Установите головку блока цилиндров.

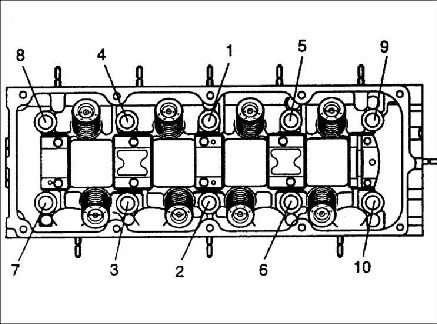

	4. В определенной последовательности затяните болты крепления головки блока цилиндров в несколько этапов: а. затяните болты моментом затяжки 49 Н•м; b. в последовательности, обратной затягиванию, ослабьте болты крепления головки блока цилиндров; c. повторно затяните болты моментом затяжки 25 Н•м; d. доверните болты на 90°.
