Автомобили КамАЗ (формула 6x4). Колёса и шины  (1986 год)

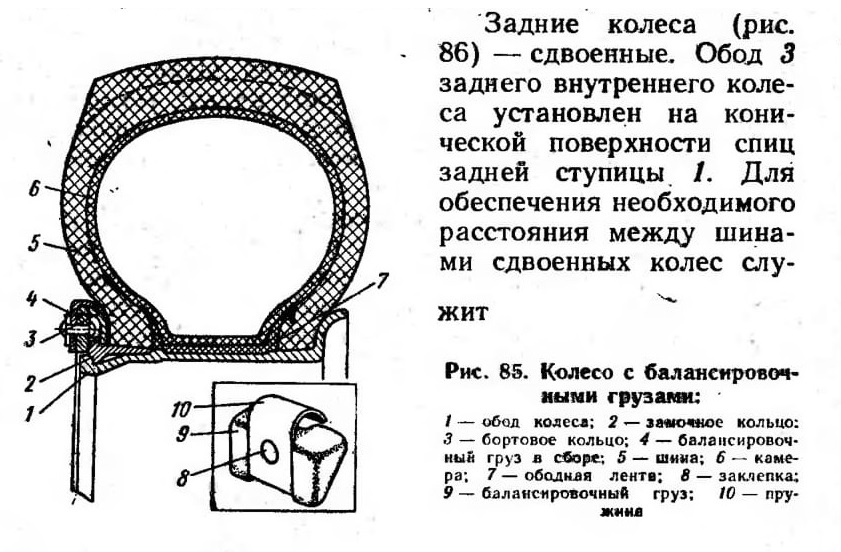

Колеса (рис. 85) — бездисковые, трехкомпонентные. Съемное бортовое кольцо 3 удерживается на ободе замочным разрезным кольцом 2, установленным в канавке обода 1. По внутреннему диаметру, под канавкой для замочного кольца, обод имеет коническую поверхность для центрирования колеса при установке на ступицу. Передние колеса закреплены на спицах ступиц пятью прижимами, шпильками с гайками.
