Автомобили КамАЗ (формула 6x4). Подвеска (1986 год)

Передняя подвеска автомобилей моделей 5320, 5410, 5511 и 55102 (рис. 82) осуществлена на двух продольных полуэллиптических рессорах, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. Средняя часть рессоры прикреплена двумя стремянками 7 к площадке балки передней оси. Между рессорами и балкой установлены кронштейны 10 амортизаторов 11. Передние концы рессор ушками 23 с пальцами 21 прикреплены к кронштейнам 20. Задние концы передних рессор скользящие и опираются на сменные сухари 15 и боковые вкладыши 19. Рессора состоит из пятнадцати листов. Коренной и пятнадцатый листы — прямоугольного сечения, остальные листы — Т-образного сечения. На скользящем конце коренного листа прикреплена накладка 16, предохраняющая его от изнашивания. Пальцы рессор смазываются через масленку 24.

Два амортизатора передней подвески соединены с рамой автомобиля и передним мостом пальцами с резиновыми втулками. Втулки компенсируют перекосы и смягчают ударные нагрузки, передаваемые от моста на раму. С обоих торцов резиновых втулок установлены шайбы, препятствующие боковым деформациям втулок при затяжке гайки крепления амортизатора. При движении автомобиля по дороге с небольшими неровностями амплитуда колебаний подвески незначительна и сопротивление, создаваемое, амортизаторами, невелико. При движении автомобиля по плохой дороге амплитуда колебаний подвески возрастает, при этом амортизатор оказывает большее сопротивление, предотвращая раскачивание автомобиля.

Для ограничения хода передней подвески служат резиновые полые буфера 6, закрепленные на лонжеронах рамы.

Передняя подвеска автомобилей моделей 53212 и 54112, в отличие от подвески, описанной выше, имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена подрессоренной части при действии на автомобиль поперечной (боковой) силы, повышает устойчивость при движении.

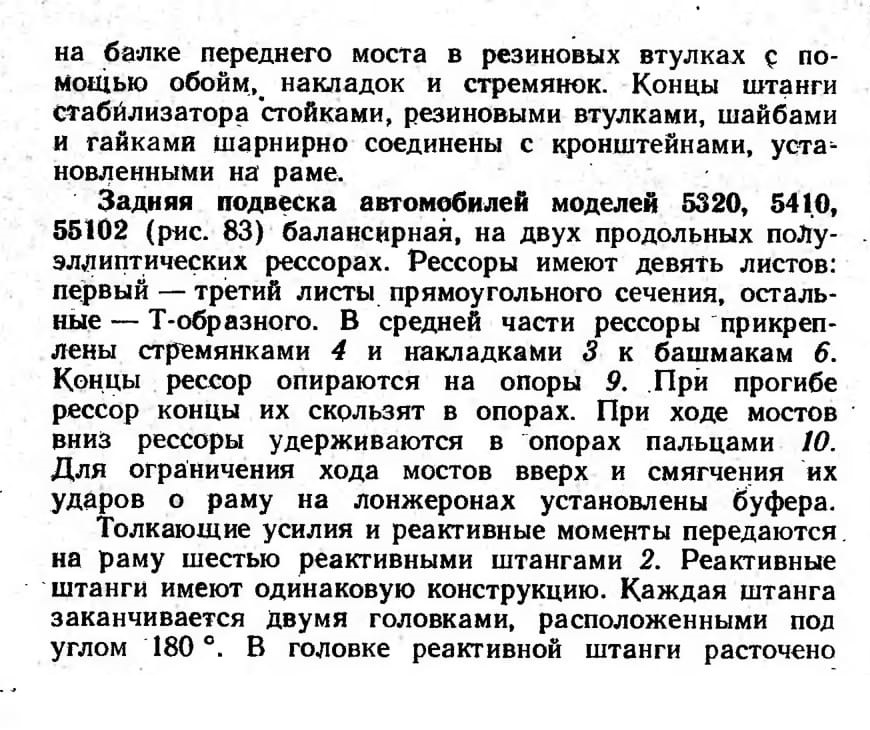

Штанга стабилизатора в средней части закреплена
