Автомобили КамАЗ (формула 6x4). Смазочная система двигателя Камаз-740 (1986 год)

Смазочная система двигателя — комбинированная, с «мокрым» картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к верхним сферическим опорам штанг толкателей.

Смазочная система состоит из масляного насоса; масляного картера двигателя; фильтра очистки масла и центробежного фильтра; воздушно-масляного радиатора; масляных каналов в блоке и головках цилиндров, передней крышке и картере маховика; наружных маслопроводов, клапанов для обеспечения нормальной работы системы, контрольных приборов и маслозаливной горловины.

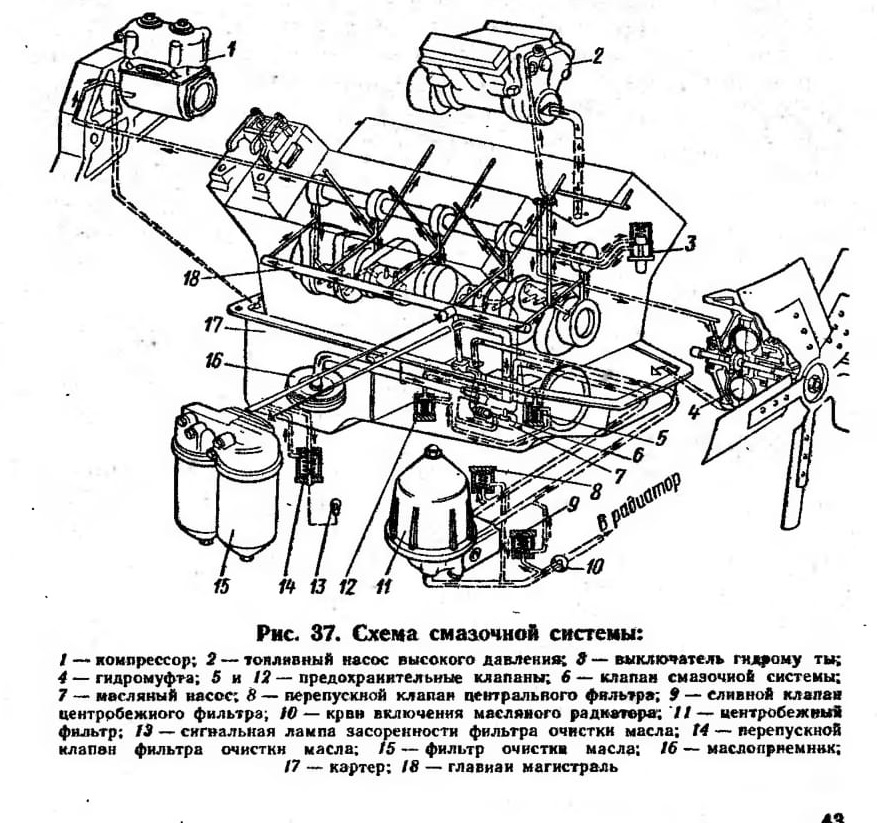

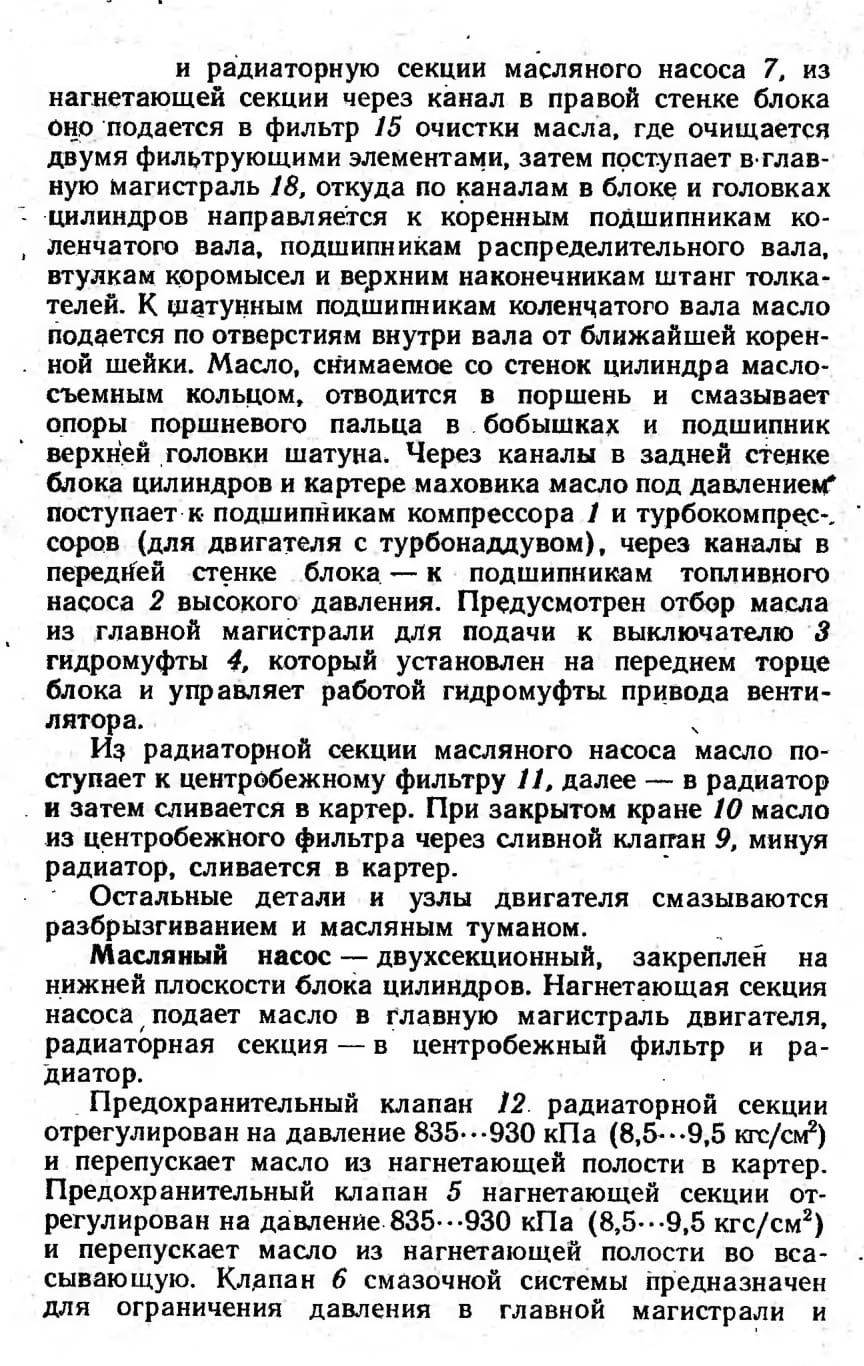

Схема смазочной системы показана на рис. 37. Из картера 17 через маслоприемник 16 масло поступает в нагнетающую
