Автомобили КамАЗ (формула 6x4). Механизм газораспределения и головки цилиндров двигателя Камаз-740 (1986 год)

Механизм газораспределения предназначен для управления процессами впуска в цилиндры свежего заряда и выпуска из них отработавших газов. Впускные и выпускные клапаны открываются и закрываются в строго определенных положениях поршня, соответствующих определенным углам поворота коленчатого вала, что обеспечивается совмещением меток зубчатых колес, механизма газораспределения.

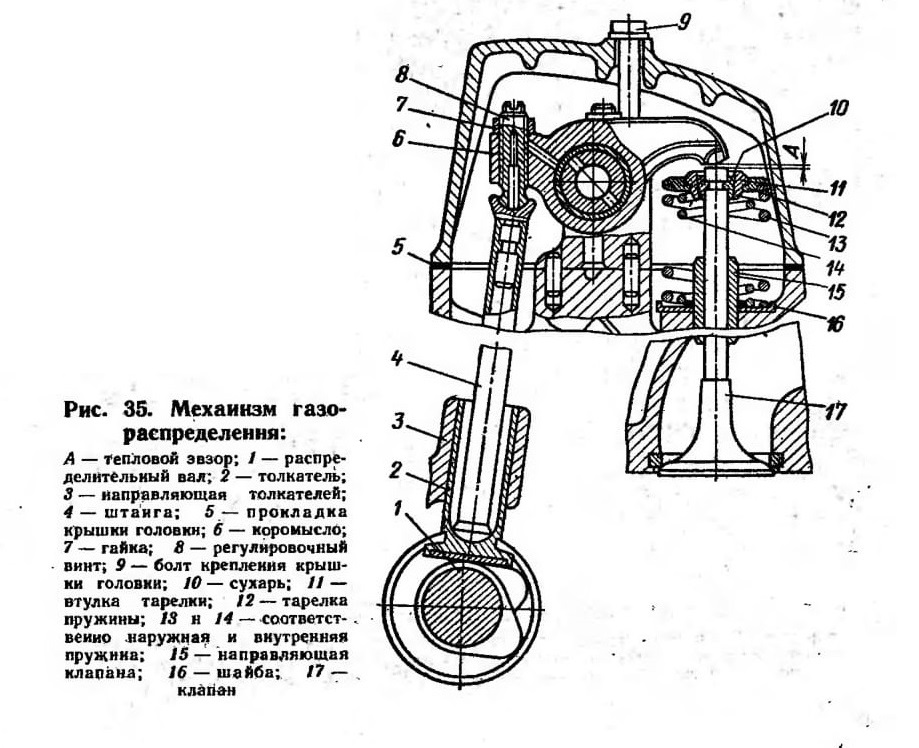

Механизм газораспределения двигателя — верхнеклапанный (рис. 35). Кулачки распределительного вала 1 в определенной последовательности приводят в действие толкатели 2. Штанги сообщают качательное движение коромыслам 6, которые, преодолевая сопротивление пружин 13 и 14,
