ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ УРАЛ-4320

Система герметизации автомобиля Урал-4320

Система герметизации предназначена для обеспечения надежности работы агрегатов и систем автомобиля» подвергающихся воздействию воды при преодолении бродов.

Такие узлы и агрегаты, как коробка передач, раздаточная коробка, сцепление, редукторы мостов, поворотные кулаки, цилиндр гидроподъемника, лебедка, пневмоусилители, главные тормозные цилиндры, тормозной кран предохранены от попадания воды уплотнительными прокладками и соединительными болтами на уплотнительной пасте. Для поддержания постоянного давления во внутренних полостях, а также топливных баках эти агрегаты соединены

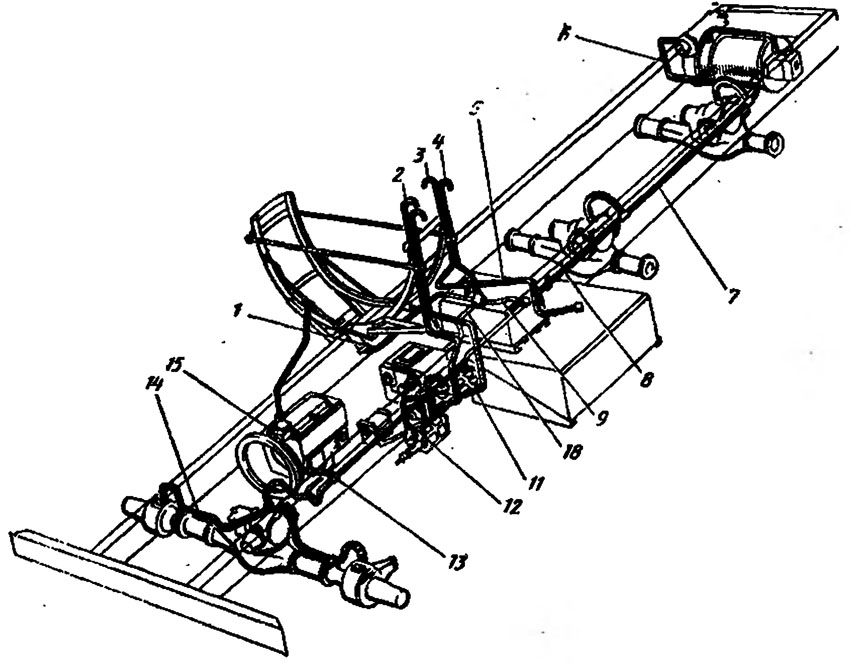

с атмосферой системой трубопроводов через выводные трубы (рис. 9.7). Трубки 2 соединяют с атмосферой пиевмоусилйтель и отдельно тормозной край, трубка 3 подводит воздух к топливным бакам, а трубка 4 соединена со всеми другими узлами и агрегатами. Трубки на конце загнуты, чтобы создать гидрозапор при движении по воде и исключить ее попадание в системы.

Система герметизации автомобиля постоянно готова к использованию, Единственное, что необходимо сделать перед преодолением брода — это завернуть пробку в картере сцепления.
