ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ АВТОМОБИЛЯ УРАЛ-4320

Тросоукладчик лебёдки автомобиля Урал-4320

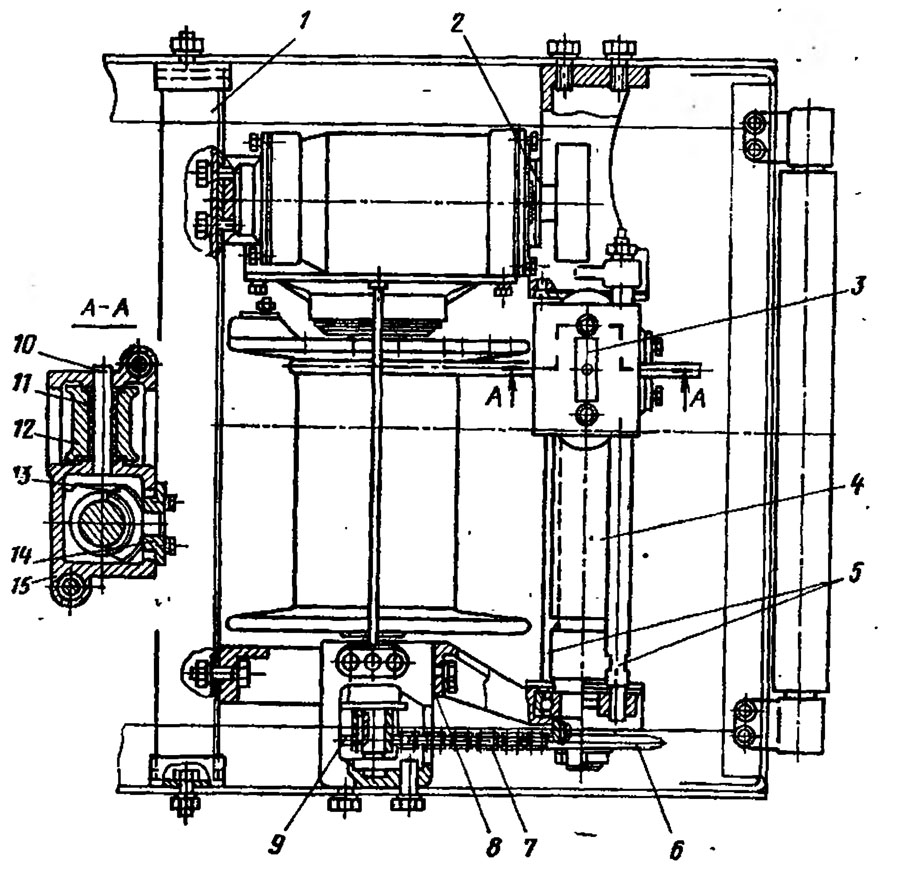

Тросоукладчик (рис. 9.3) обеспечивает правильную укладку на барабане троса при углах отклонения его от оси автомобиля, не превышающих 15°. Трос укреплен на барабане скобой, выдача его производится только назад. Корпус 15 держателя направляющих роликов укладывает трос вдоль барабана, совершая возвратно-поступательное движение вдоль ходового винта 4 по двум направляющим валикам 5. Ходовой винте левой и правой нарезками, установленный на двух подшипниках, приводится во вращение цепной передачей от вала барабана через ведущую 9 и ведомую 6 звездочки. Осевое усилие ходового винта передается на корпус держателя направляющих роликов через сухарь 13. Он установлен в корпусе держателя направляющих роликов и зафиксирован крышкой 14, Направляющие ролики 12 установлены на полиамидных втулках 11 и вращаются на пальцах 10, которые зафиксированы стопорной пластиной 3.


Для включения лебедки необходимо установить рычаги раздаточной коробки и коробки передач в нейтральное положение. Пользуясь ключом на 30 мм, поставить рычаг подвижной муфты в верхнее (включенное) положение при принудительной выдаче троса. При ручной размотке троса рычаг подвижной муфты должен находиться в нижнем (выключенном) положении. Включить коробку дополнительного отбора мощности, первую или вторую передачу в коробке передач и выдать трос на необходимую длину. Слабину троса выбирать вручную, недопуская схода троса с барабана. Перед началом подтягивания на барабане должно быть не менее 3—4 витков. Включить передачу заднего хода для подтягивания груза; при самовытаскивании автомобиля включить пониженную передачу в раздаточной коробке и передачу заднего хода в коробке передач. Частоту вращения коленчатого вала двигателя следует увеличивать плавно во избежание среза предохранительного штифта.
