Устройство и работа системы питания двигателя топливом автомобиля КамАЗ-5320

Автоматическая муфта опережения впрыска топлива автомобиля КамАЗ-5320

Автоматическая муфта опережения впрыска топлива автоматически изменяет начало впрыска топлива в цилиндры в зависимости от частоты вращения коленчатого вала двигателя. Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива во всем диапазоне скоростного режима, вследствие чего достигается экономичность и приемлемая жесткость процесса при различных скоростных режимах работы двигателя.

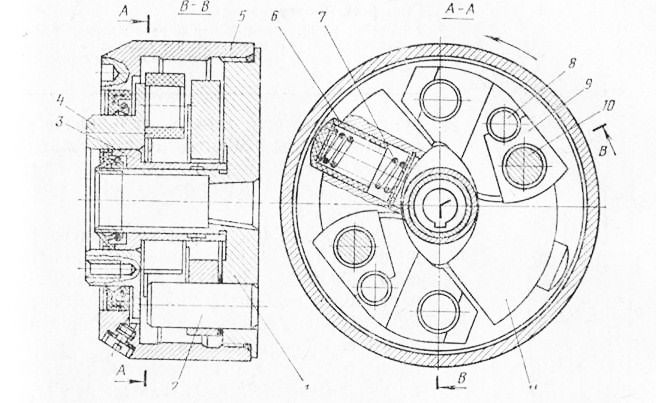

Муфта центробежного типа. Начальный установочный угол опережения впрыска топлива составляет 18°. Изменение установочного угла начала впрыска топлива в цилиндры производится муфтой за счет дополнительного поворота кулачкового вала насоса во время работы в ту или другую сторону относительно вала привода насоса. Муфта (рис. 2.45) состоит из двух полумуфт: ведомой и ведущей.


Ведомая полумуфта с корпусом закреплена на конической поверхности переднего конца кулачкового вала шпонкой и гайкой. На ступице ведомой нолумуфты размещена неподвижно относительно ступицы втулка.
Ведущая полумуфта установлена на ступице ведомой через промежуточную втулку с возможностью вращения относительно ведомой. Привод ведущей полумуфты осуществляется от шестерни распределительного вала через шестерню привода топливного насоса и вал с гибкими соединительными полу муфтами. Вращение от ведущей на ведомую полумуфту передается двумя грузами, качающимися на осях, запрессованных в ведомую полумуфту. Проставка ведущей полумуфты упирается одним концом в палец груза, другим — в профильный выступ. Пружины своим усилием стремятся удержать грузы на упоре во втулку ведущей полумуфты.
С увеличением частоты вращения коленчатого вала грузы под действием центробежных сил, преодолевая сопротивление своих пружин, расходятся, вследствие чего ведомая полу муфта вместе с кулачковым валом насоса поворачивается относительно ведущей в направлении вращения кулачкового вала, что вызывает увеличение угла опережения впрыска топлива. С уменьшением частоты вращения коленчатого вала, а следовательно, и центробежных сил грузы под действием пружин сходятся. Ведомая полумуфта поворачивается вместе с валом насоса в сторону, противоположную направлению вращения, что вызывает уменьшение угла впрыска топлива.
