Jaguar XJ (X350). Service manual - part 802

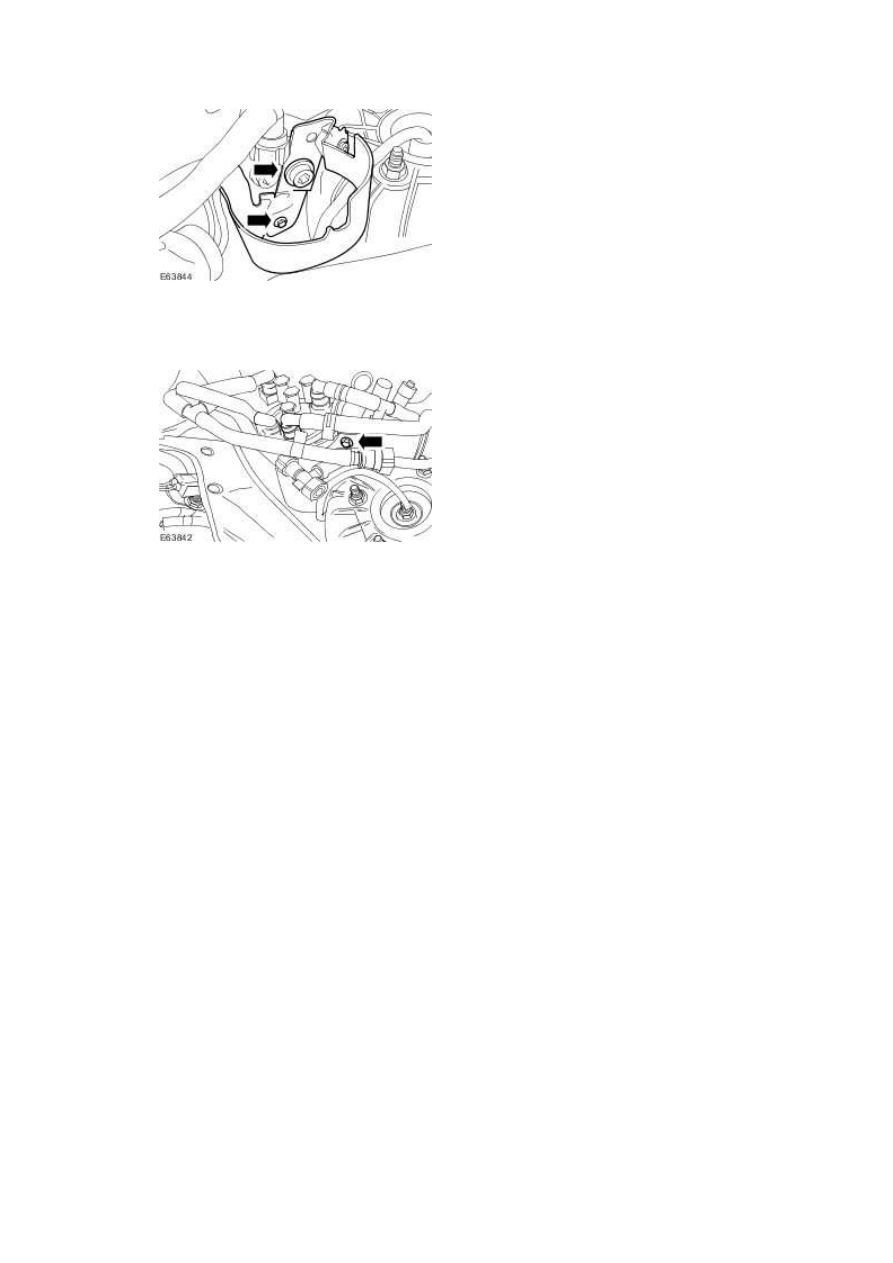

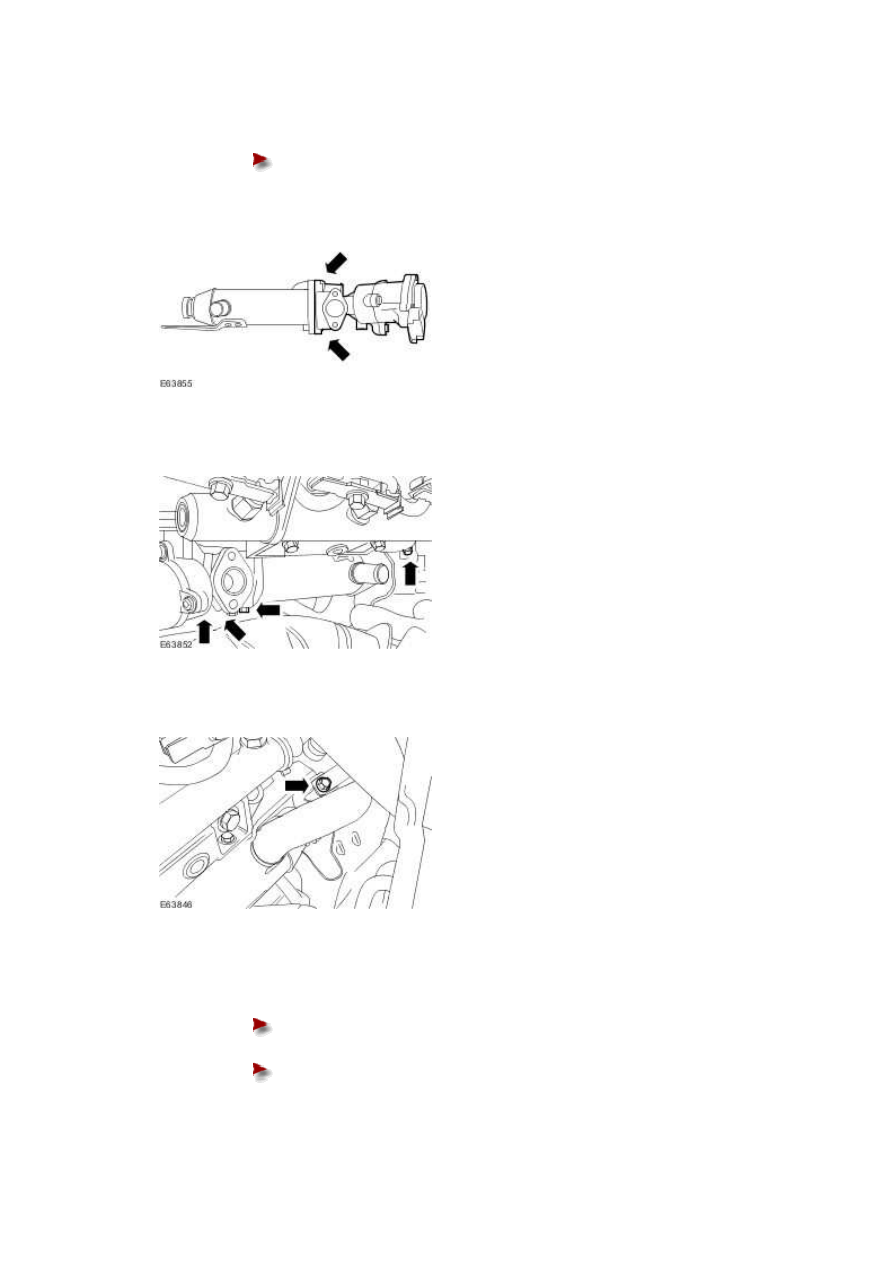

To install, reverse the removal procedure.





Tighten to 10 Nm.











2 . Tighten to 10 Nm.







3 . Tighten to 10 Nm.







4 . Tighten the fuel filter retaining bracket.





Tighten 10 mm (0.394 inch's) bolt to 25 Nm.







Tighten 6 mm (0.236 inch's) bolt to 10 Nm.











5 . Tighten to 7 Nm.







6 . Fill and bleed the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding







www.

Exhaust Gas Recirculation (EGR) Valve
Outlet Tube (17.45.11)

Removal



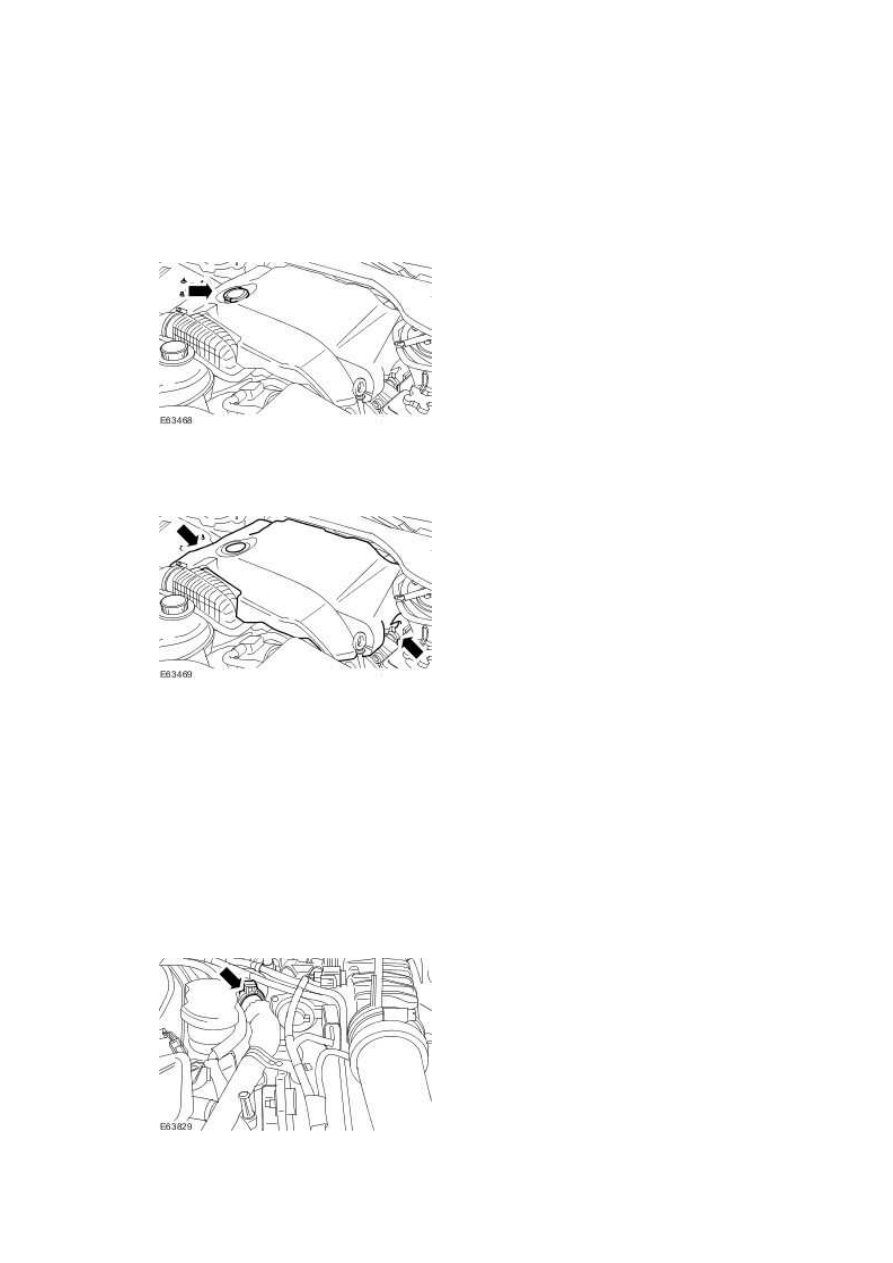

1 . Remove the oil filler cap.







2 . Remove the engine cover.







3 . Install the engine oil filler cap to prevent foreign material entering the valve cover.





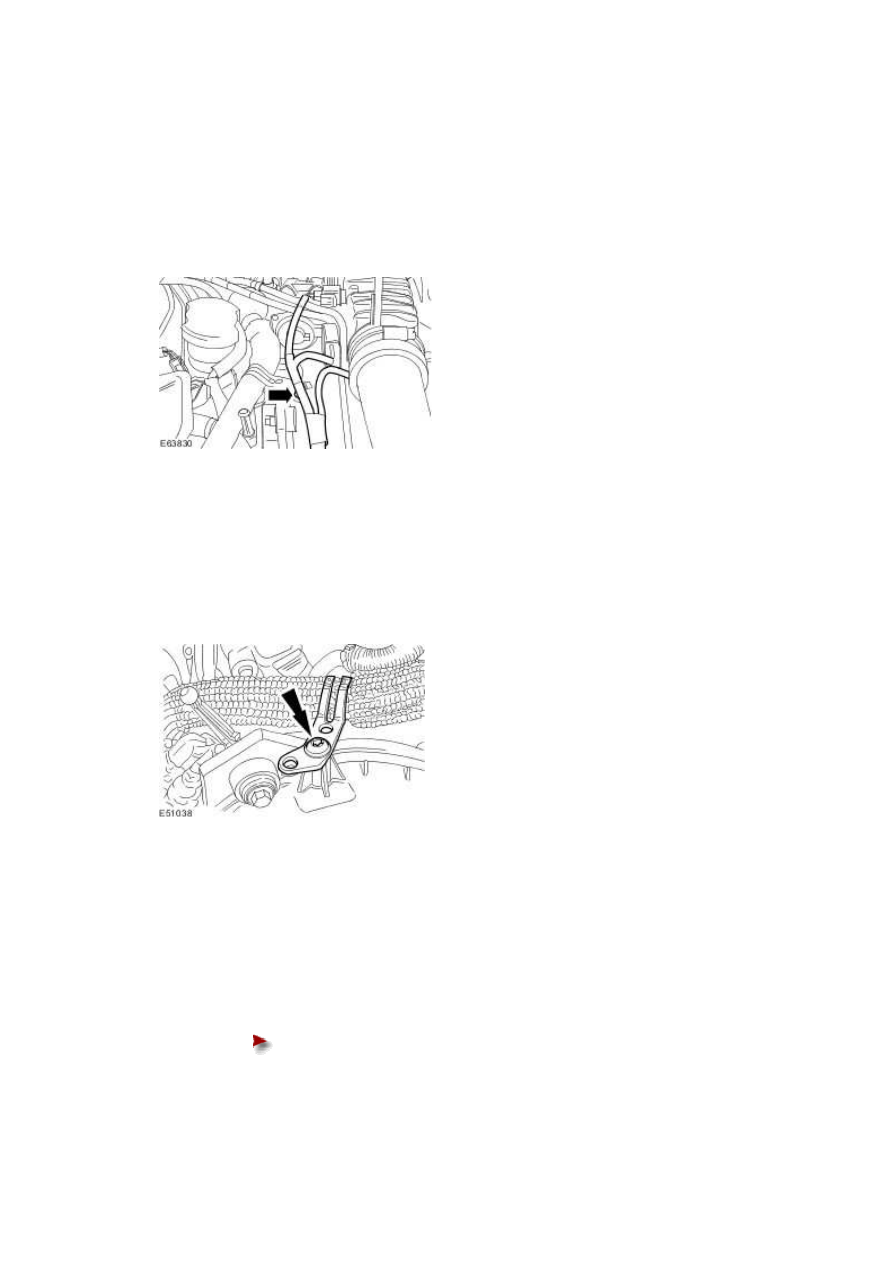

4 . NOTE:





Right-hand shown, left-hand similar.



Detach the exhaust gas recirculation (EGR) valve outlet tube.







5 . NOTE:





Right-hand shown, left-hand similar.



Detach the wiring harness.







6 . NOTE:





Right-hand shown, left-hand similar.



Detach the EGR valve outlet tube.







7 . NOTE:





Right-hand shown, left-hand similar.



Remove the EGR valve outlet tube.





Discard the gasket.
