Jaguar XJ (X350). Service manual - part 803







Installation

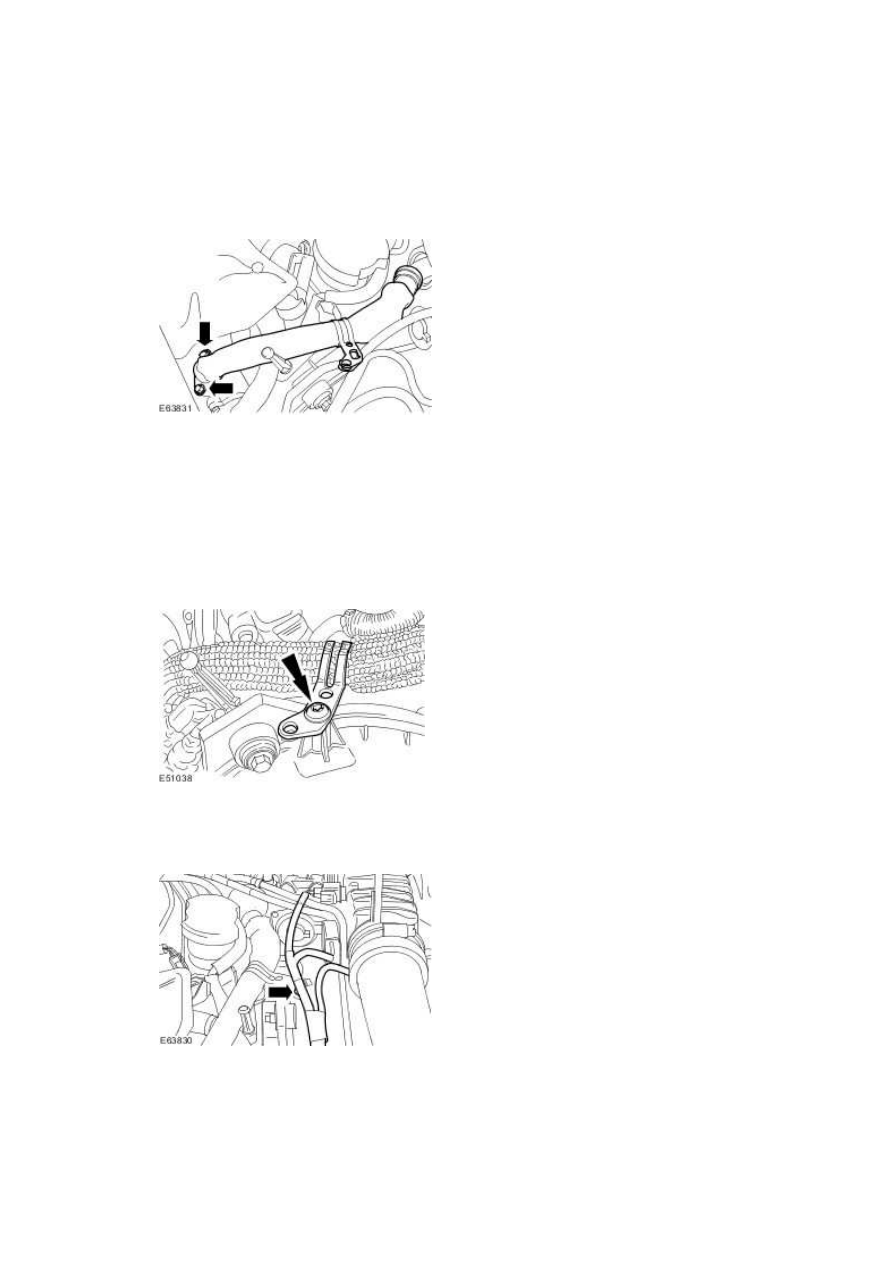

1 . NOTE:





Right-hand shown, left-hand similar.



Loosley install the EGR valve outlet tube.





Install a new retaining clip.







Do not fully close the retaining clip at this stage.

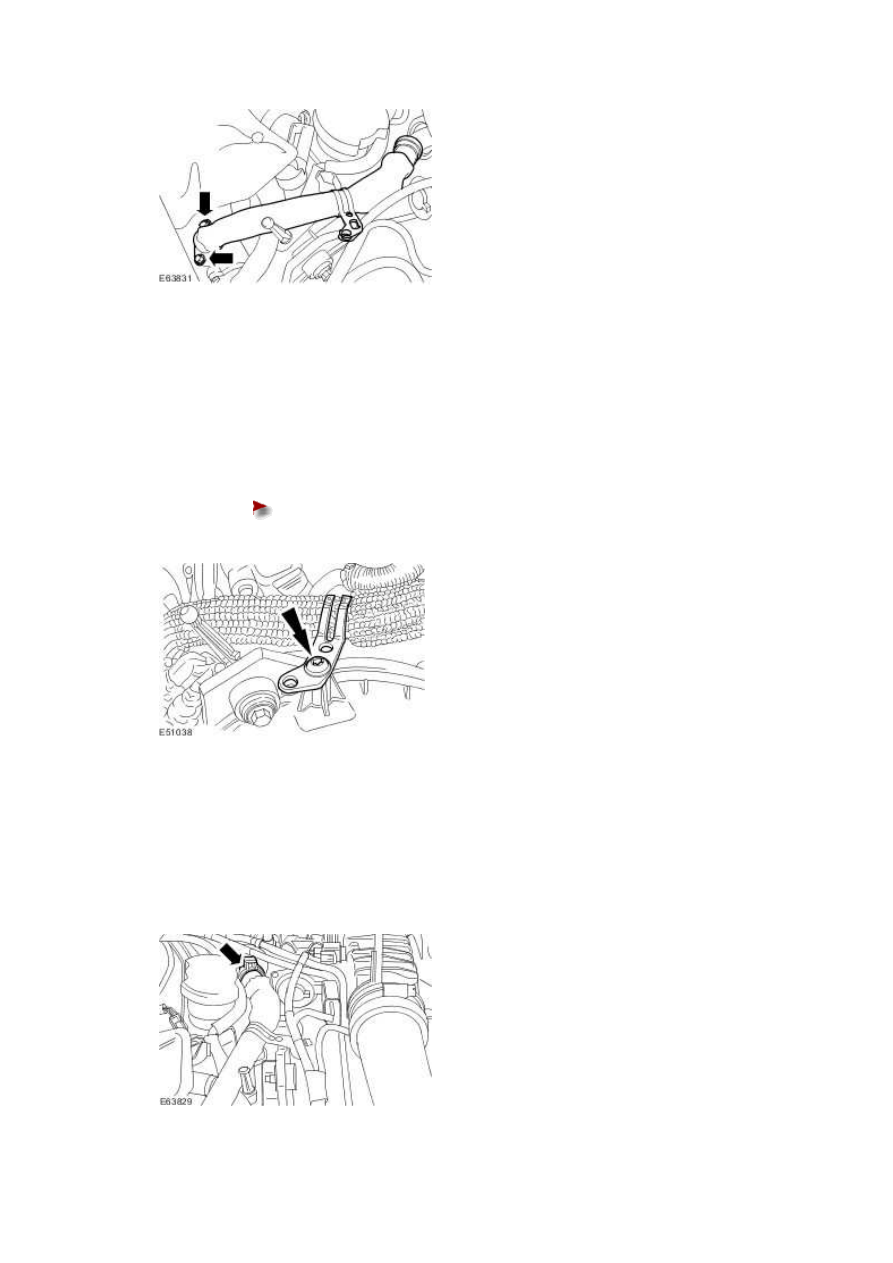

2 . NOTE:





Right-hand shown, left-hand similar.



Install the EGR valve outlet tube retaining bolts.





Install a new gasket







Do not fully tighten the retaining bolts at this stage.











3 . NOTE:





Right-hand shown, left-hand similar.



Attach the EGR valve outlet tube.





Do not fully tighten the retaining bolt at this stage.

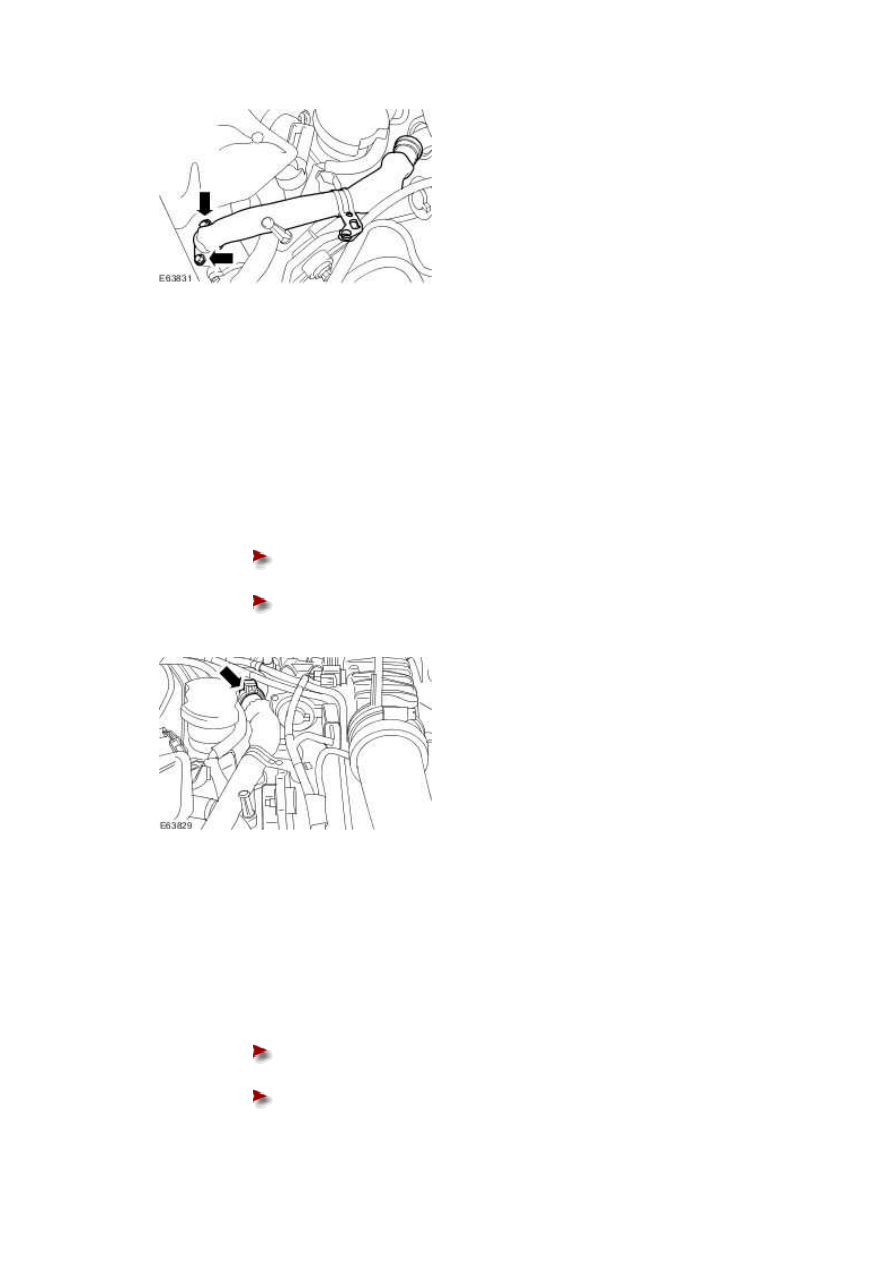

4 . NOTE:





Right-hand shown, left-hand similar.



Fully close the EGR valve outlet tube retaining clip.





www.



5 . NOTE:





Right-hand shown, left-hand similar.



Tighten to 10 Nm.







6 . NOTE:





Right-hand shown, left-hand similar.



Tighten to 5 Nm.







7 . Attach the wiring harness.

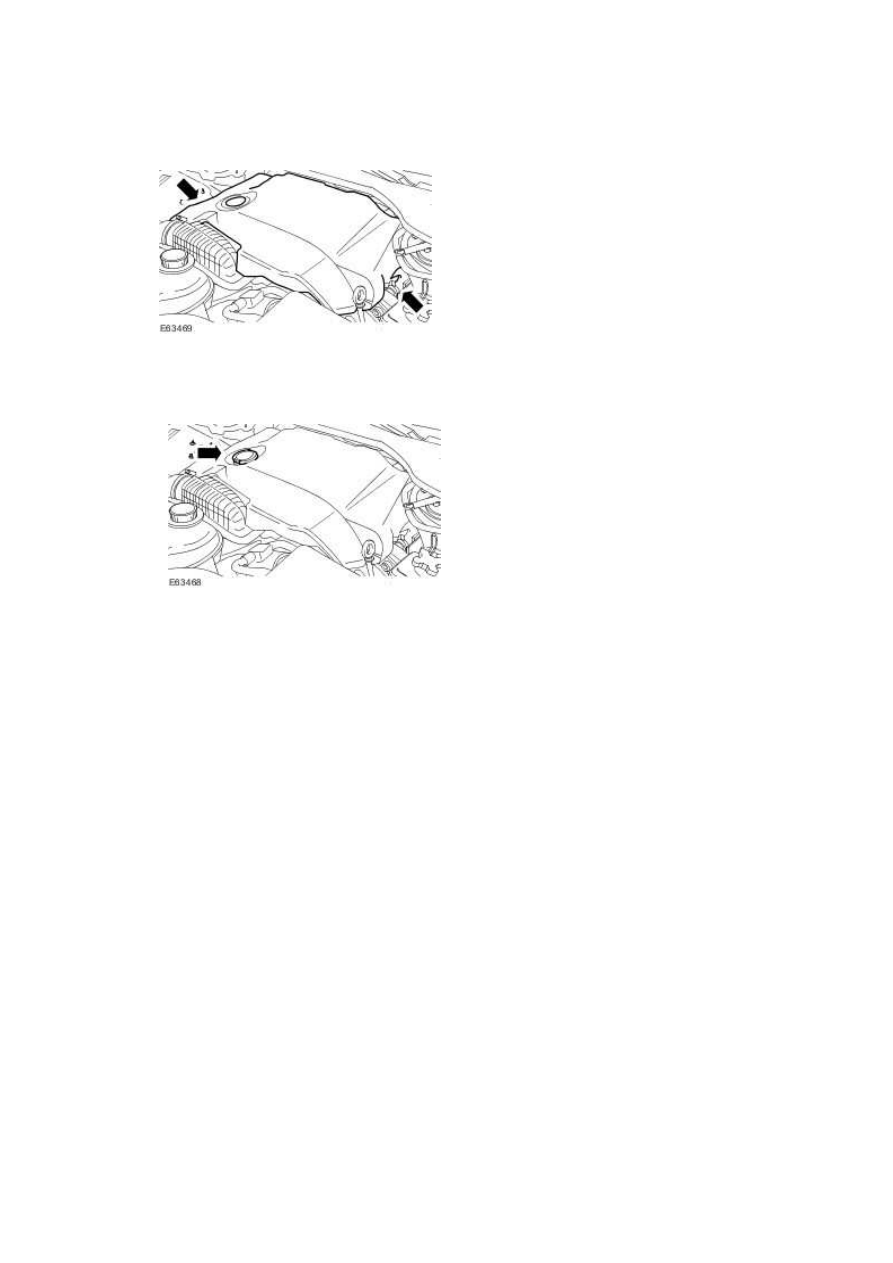

8 . Remove the engine oil filler cap.





9 . Install the engine cover.







10 . Install the oil filler cap.
