Jaguar XJ (X350). Service manual - part 800

All vehicles

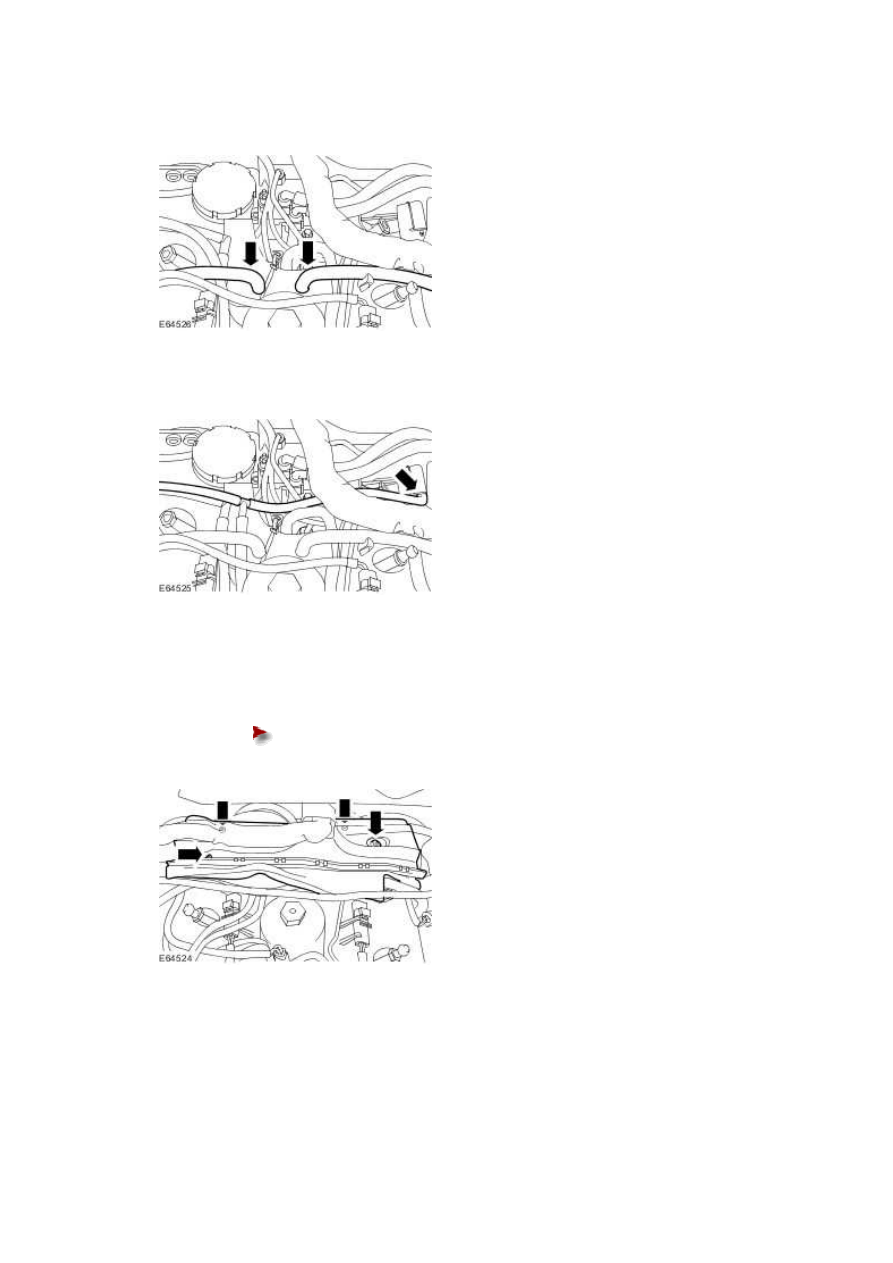

3 . Attach the crankcase vent oil separator breather hoses.







4 . Connect the left-hand port deactivation vacuum hose.

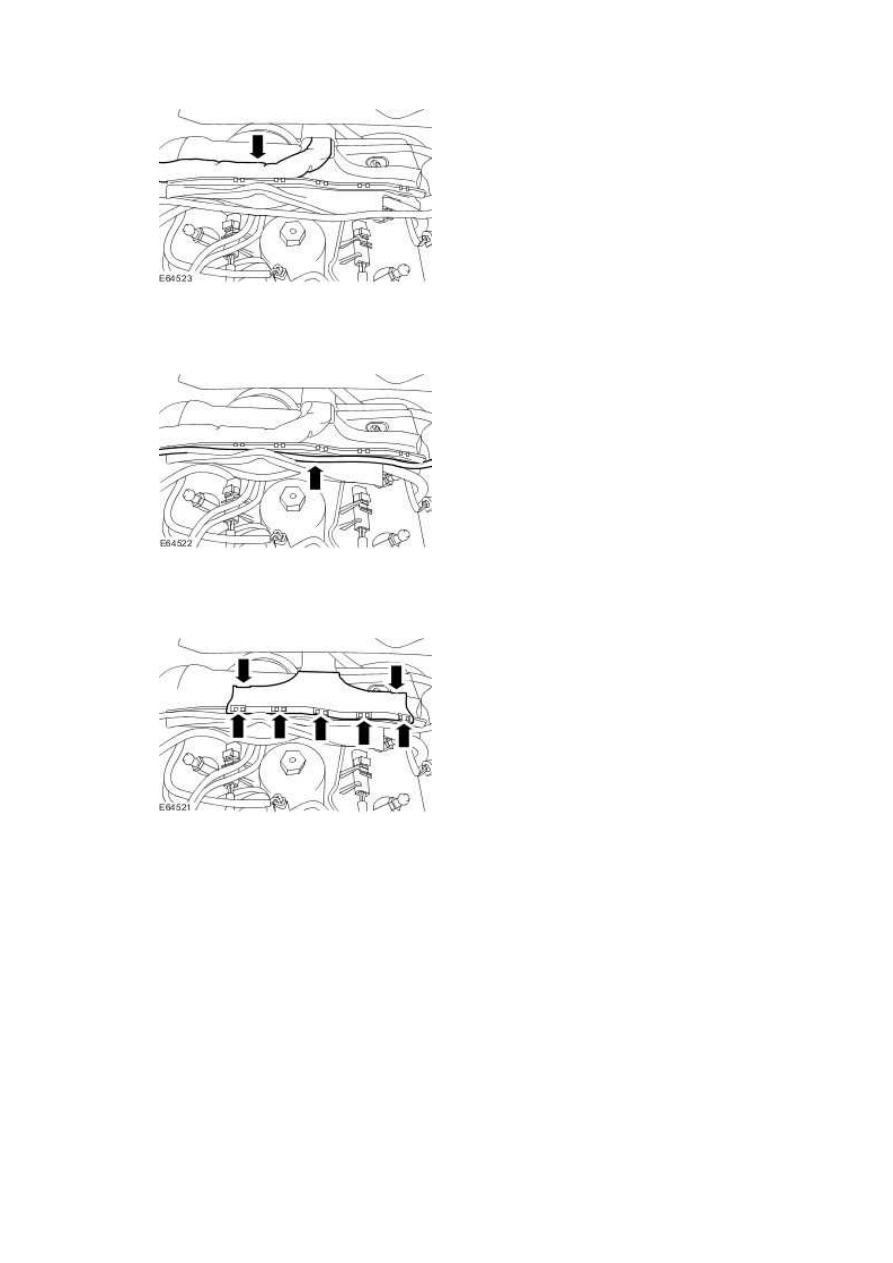

Left-hand drive vehicles



5 . Install the engine harness casing.





Tighten to 4 Nm.











6 . Reposition the engine harness into the casing.







7 . Attach the brake booster vacuum pipe.







8 . Install the engine harness cover.







9 . Install the cowl vent screen.

For additional information, refer to Cowl Vent Screen (76.10.01)



Right-hand drive vehicles



10 . Install the secondary bulkhead center panel.

For additional information, refer to Secondary Bulkhead Center Panel







www.

Exhaust Gas Recirculation (EGR) Valve
LH

Removal



1

.



  WARNING: Do not smoke or carry lighted tobacco or open flame of any type when

working on or near any fuel related components. Highly flammable mixtures are always

present and may ignite. Failure to follow these instructions may result in personal injury.





  WARNING: This procedure involves fuel handling. Be prepared for fuel spillage at all

times and always observe fuel handling precautions. Failure to follow these instructions

may result in personal injury.





  CAUTION: Diesel fuel injection equipment is manufactured to very precise

tolerances and fine clearances. It is therefore essential that absolute cleanliness is observed

when working with these components. Always install blanking plugs to any open orifices or

lines. Failure to follow this procedure may result in damage to the vehicle.





Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding







2

.



Remove the exhaust gas recirculation (EGR) valve outlet tube.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve Outlet Tube

(17.45.11)

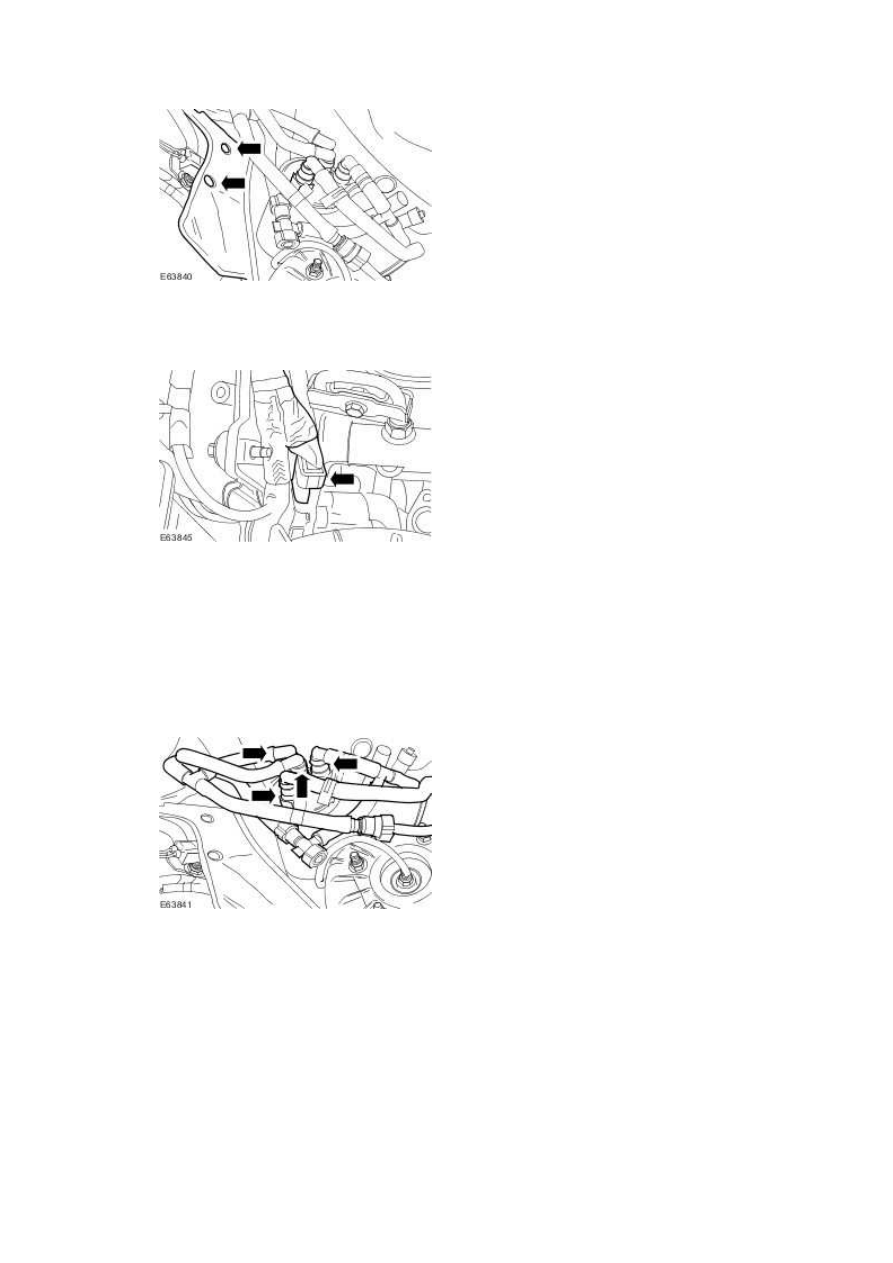

3 . Remove the injector sound proofing.







4 . Disconnect the EGR valve electrical connector.







5 . NOTE:





Fit suitable blanking caps to fuel filter unions, fuel supply lines and fuel return lines.



Detach the fuel filter supply and return lines.







6 . Loosen the fuel filter securing bolt.
