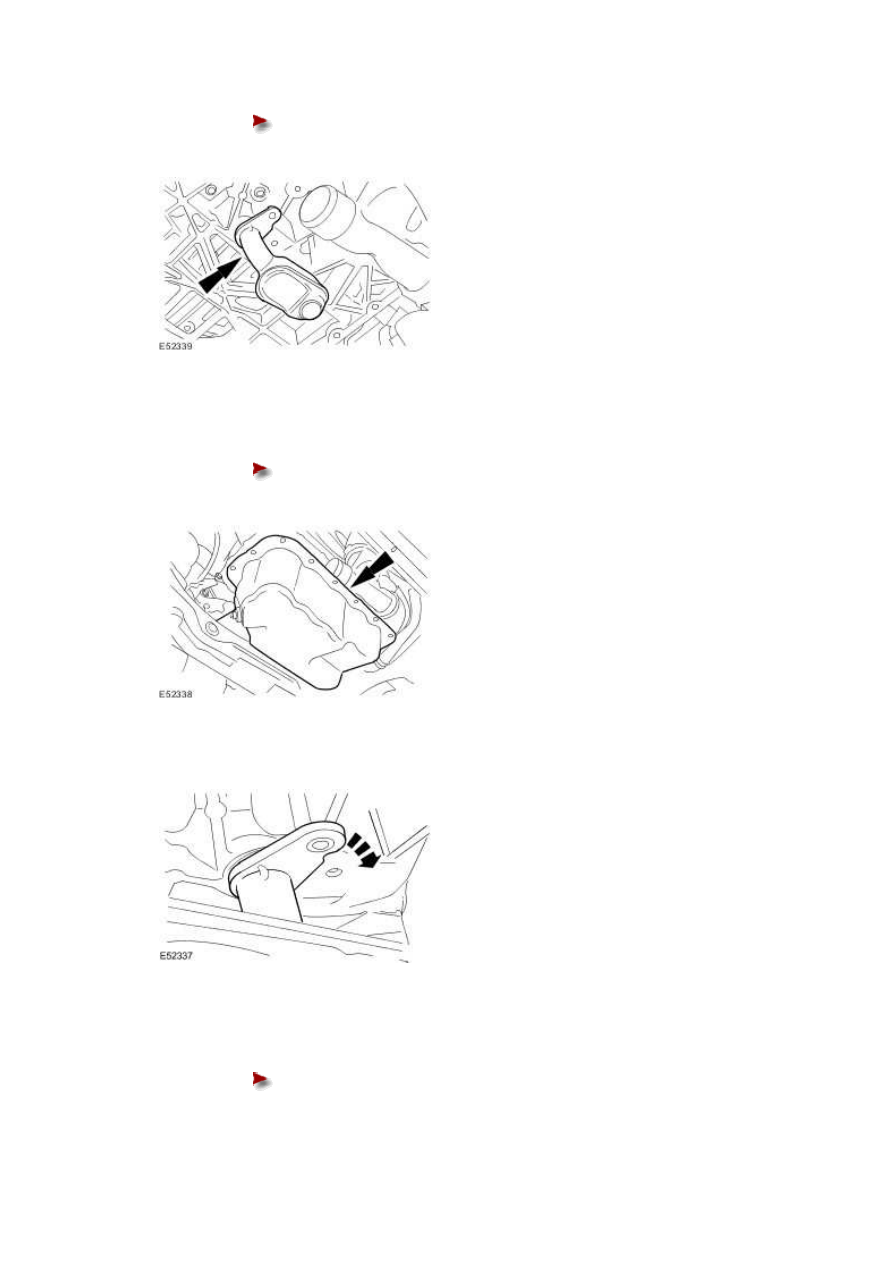

Install a new O-ring seal.











2 . Loosely install the oil pan.





Install a new oil pan gasket.











3 . Reposition the oil strainer.







4 . Install the oil strainer retaining bolt.





Tighten to 10 Nm.











5

.



NOTE:





A new oil pan is supplied with the drain plug installed. Check that the drain plug is

tightened to 25 Nm.

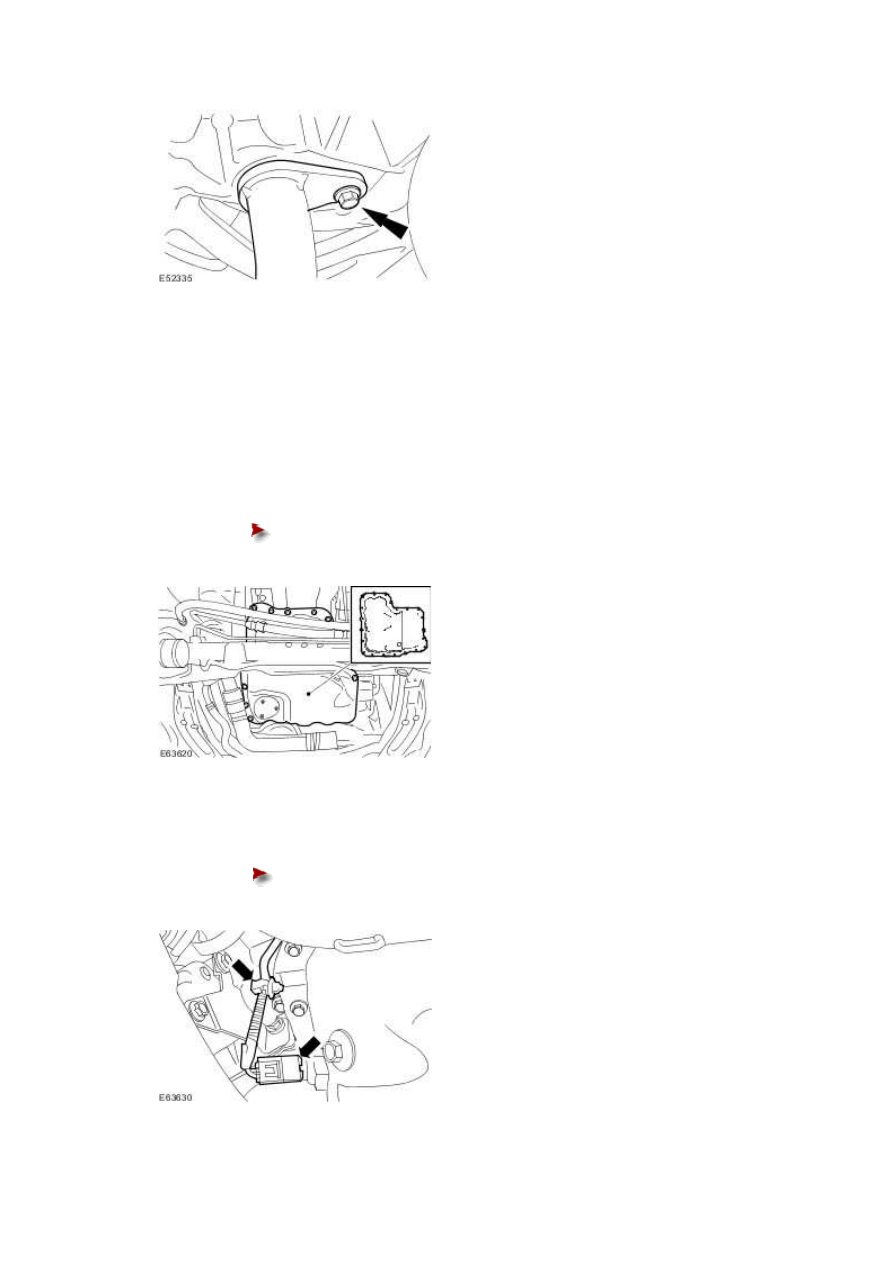

Install the oil pan.





Tighten to 10 Nm.











6 . Connect the oil temperature sensor electrical connector.





Attach the oil temperature sensor wiring harness to the oil pan.









www.



7 . Lower the vehicle.

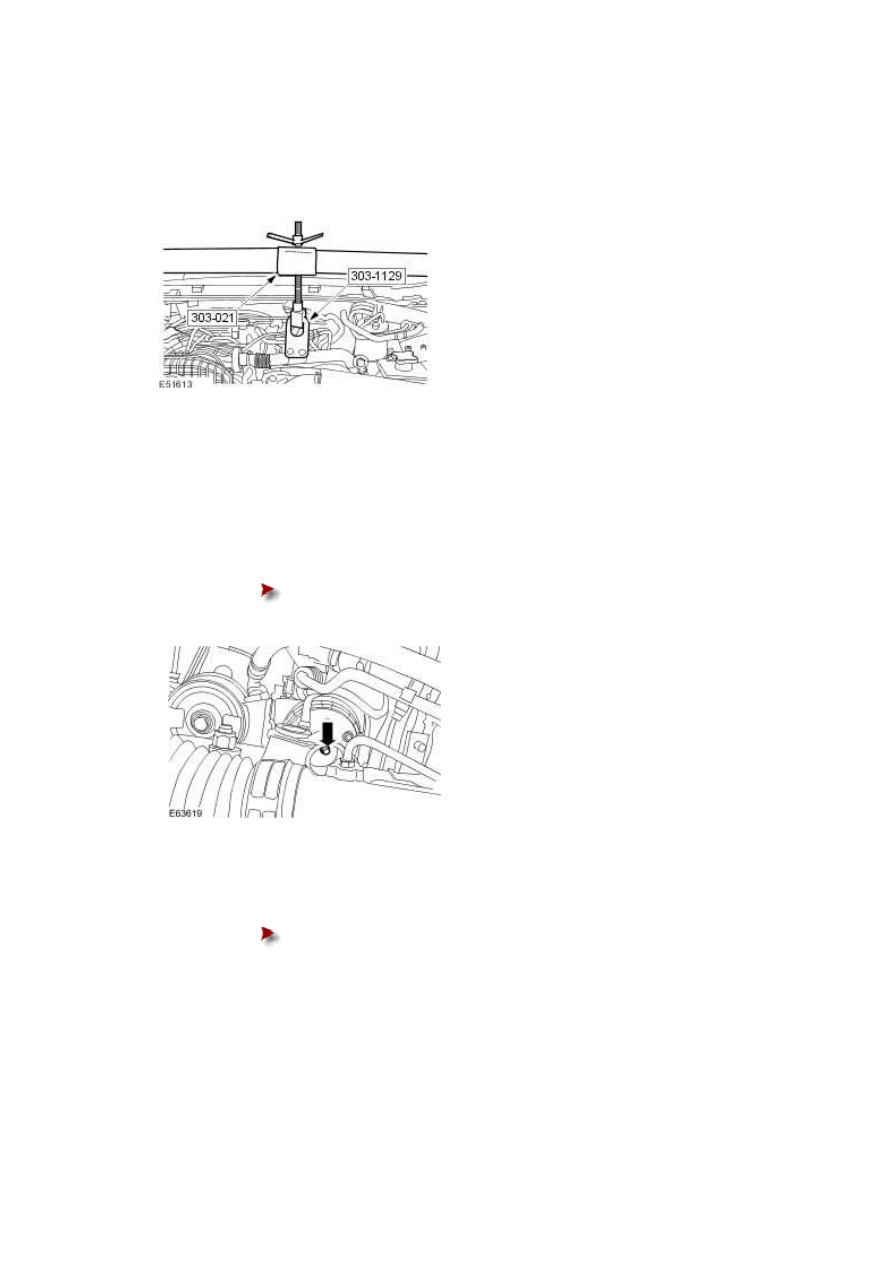

8 . Using special tool lower the left-hand side of the engine.







9 . Raise the vehicle.





10 . Install the left-hand engine mounting retaining nut.





Tighten to 63 Nm.

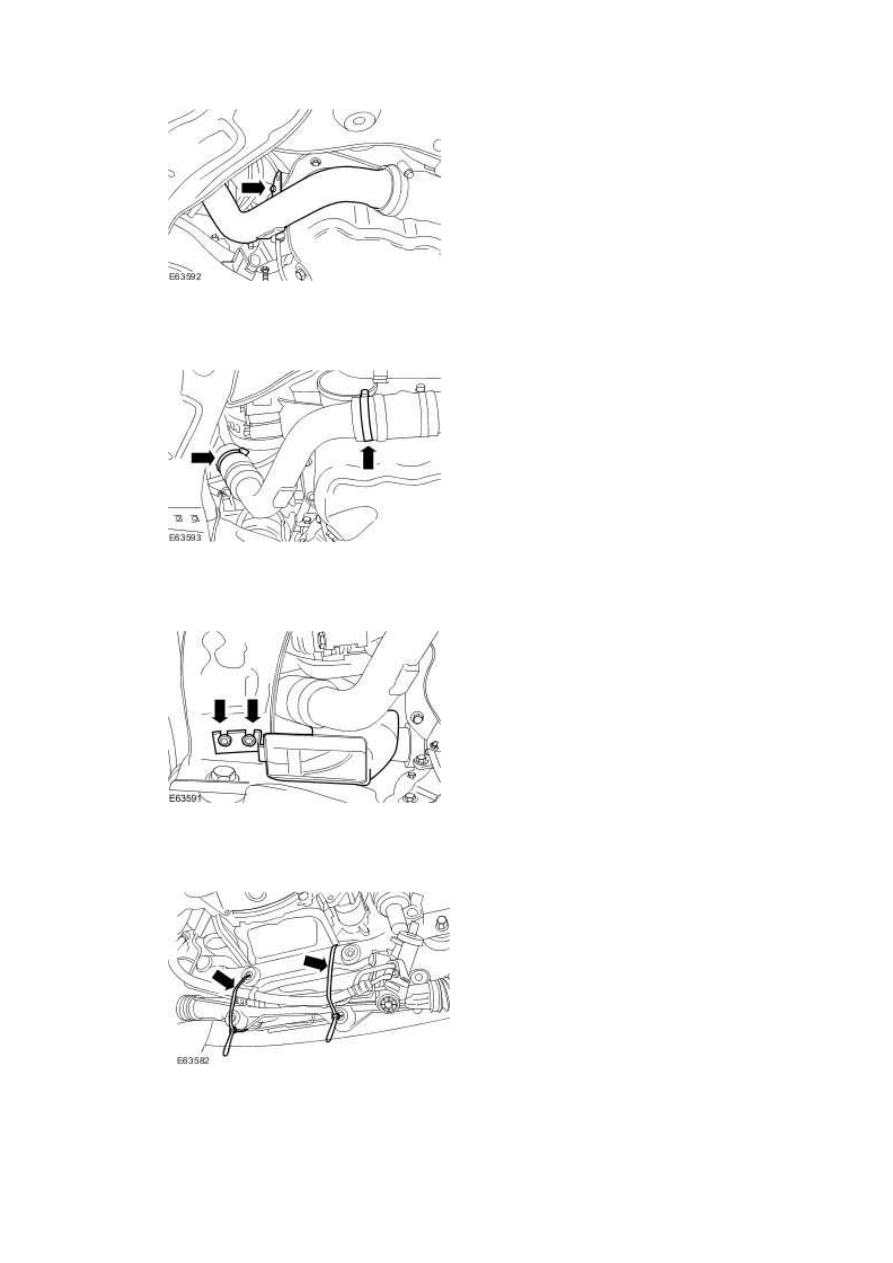

11 . Install the right-hand turbocharger outlet tube retaining bolt.





Tighten to 10 Nm.











12 . Install the right-hand turbocharger outlet tube.







13 . Install the generator cooling duct (if equipped).







14 . Remove the piece of string securing the steering gear.
