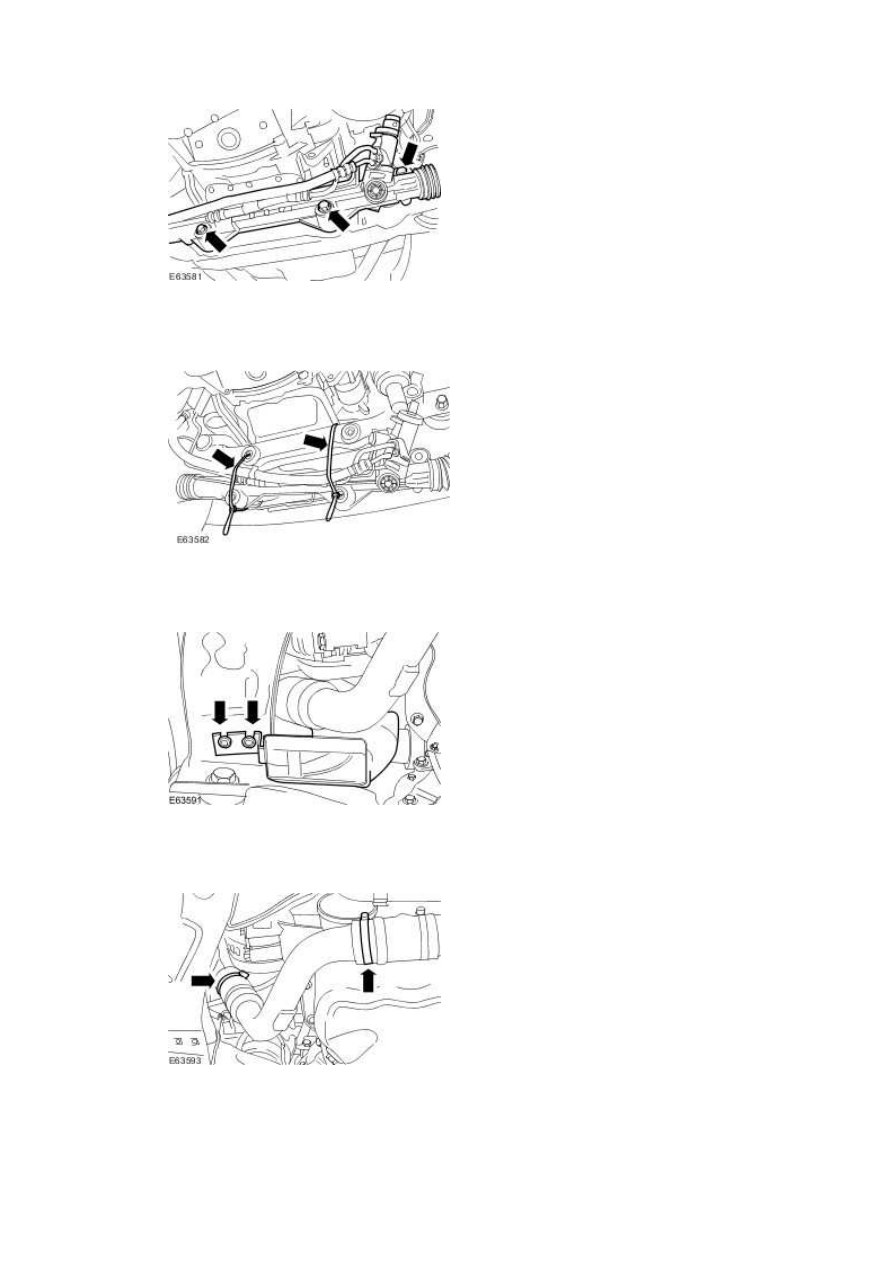

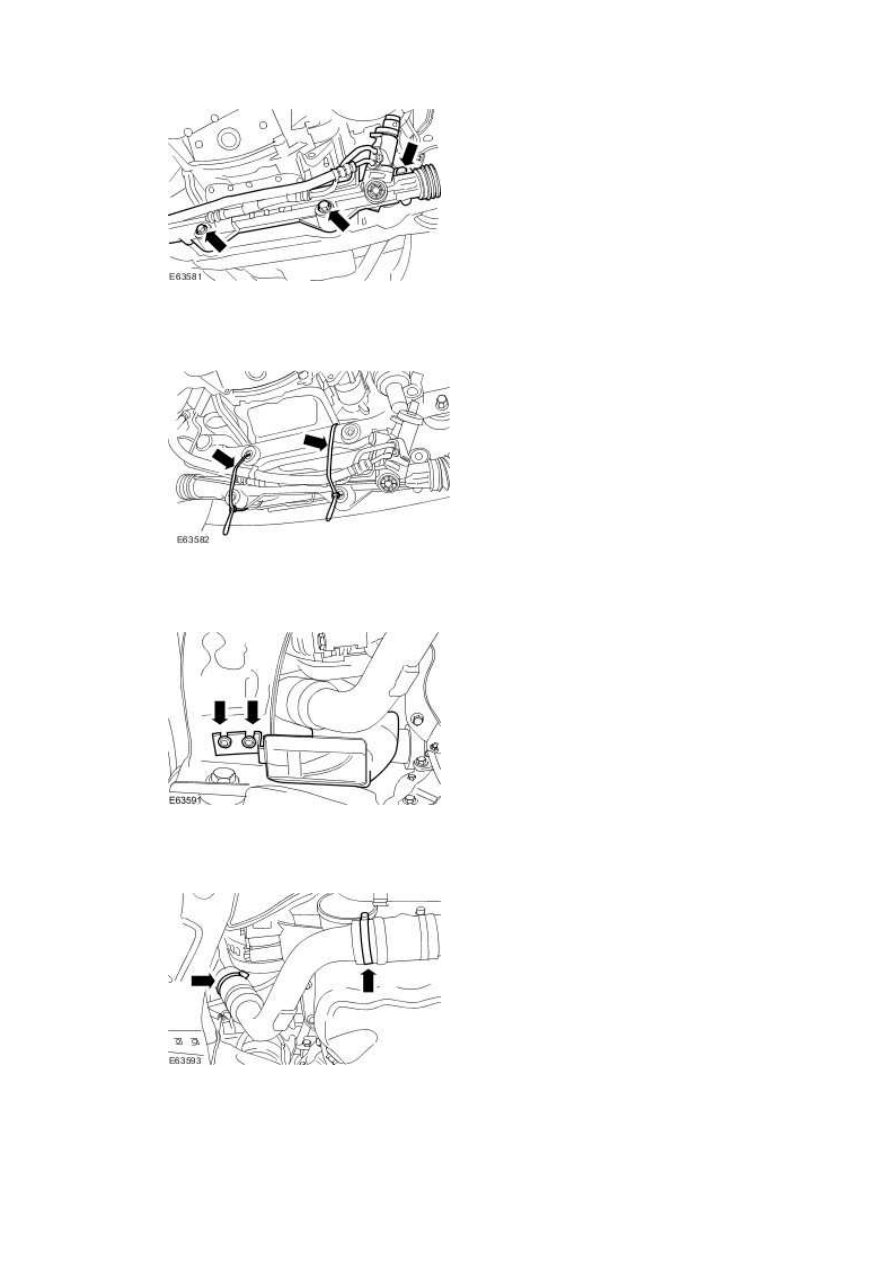

12 . Using a suitable piece of string secure the steering gear.







13 . Remove the generator cooling duct (if equipped).







14 . Undo the right-hand turbocharger outlet tube securing clips.







15 . Remove the right-hand turbocharger outlet tube.





Remove the retaining bolt.











16 . Remove the left-hand engine mount retaining nut.







17 . Lower the vehicle.





18 . Using special tool raise the left-hand side of the engine.







19 . Raise the vehicle.



www.

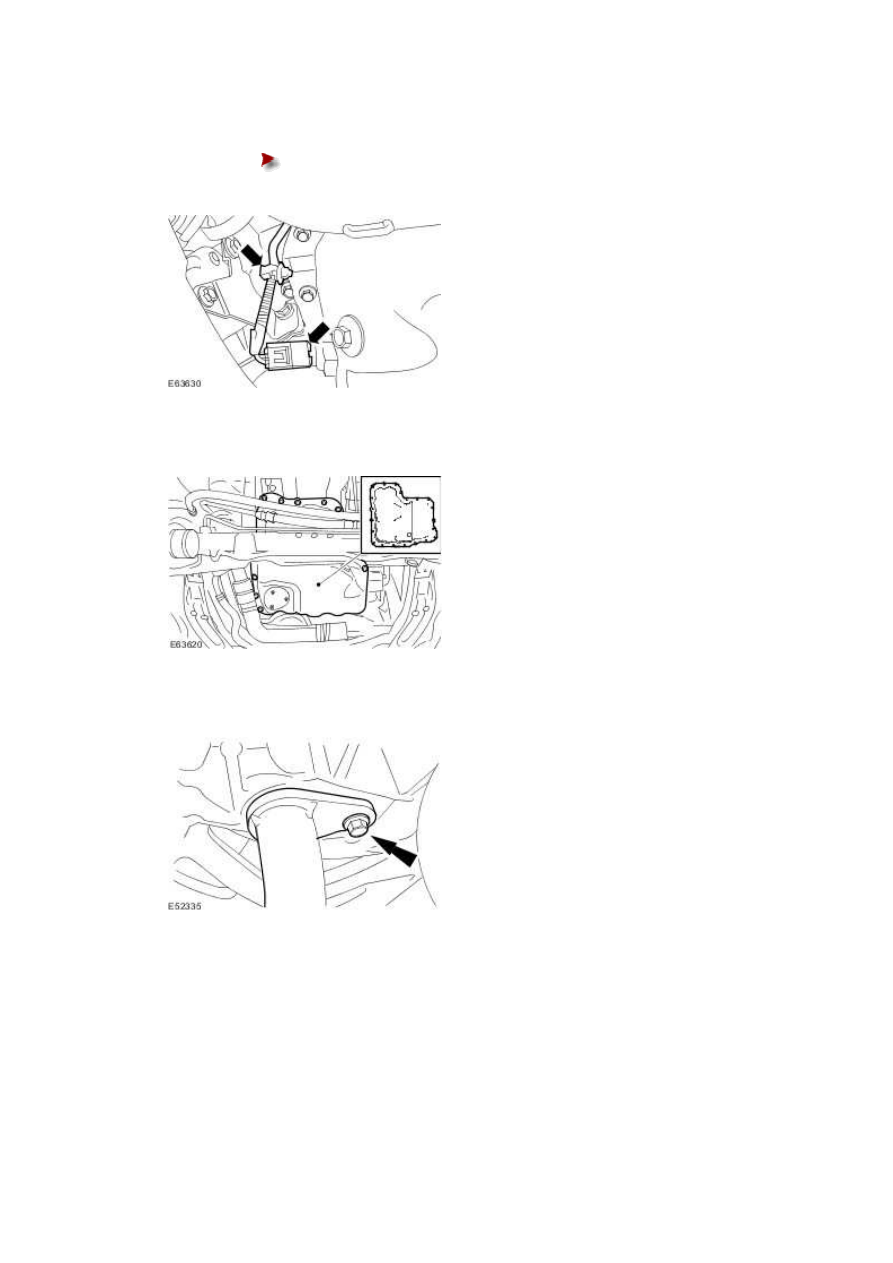

20 . Disconnect the oil temperature sensor electrical connector.





Detach the oil temperature sensor wiring harness from the oil pan.











21 . Remove the oil pan retaining bolts.







22 . Remove the oil strainer retaining bolt.







23 . Reposition the oil strainer.







24 . Remove the oil pan.





Remove and discard the gasket.











25 . Remove the oil strainer.





Remove and discard the O-ring seal.

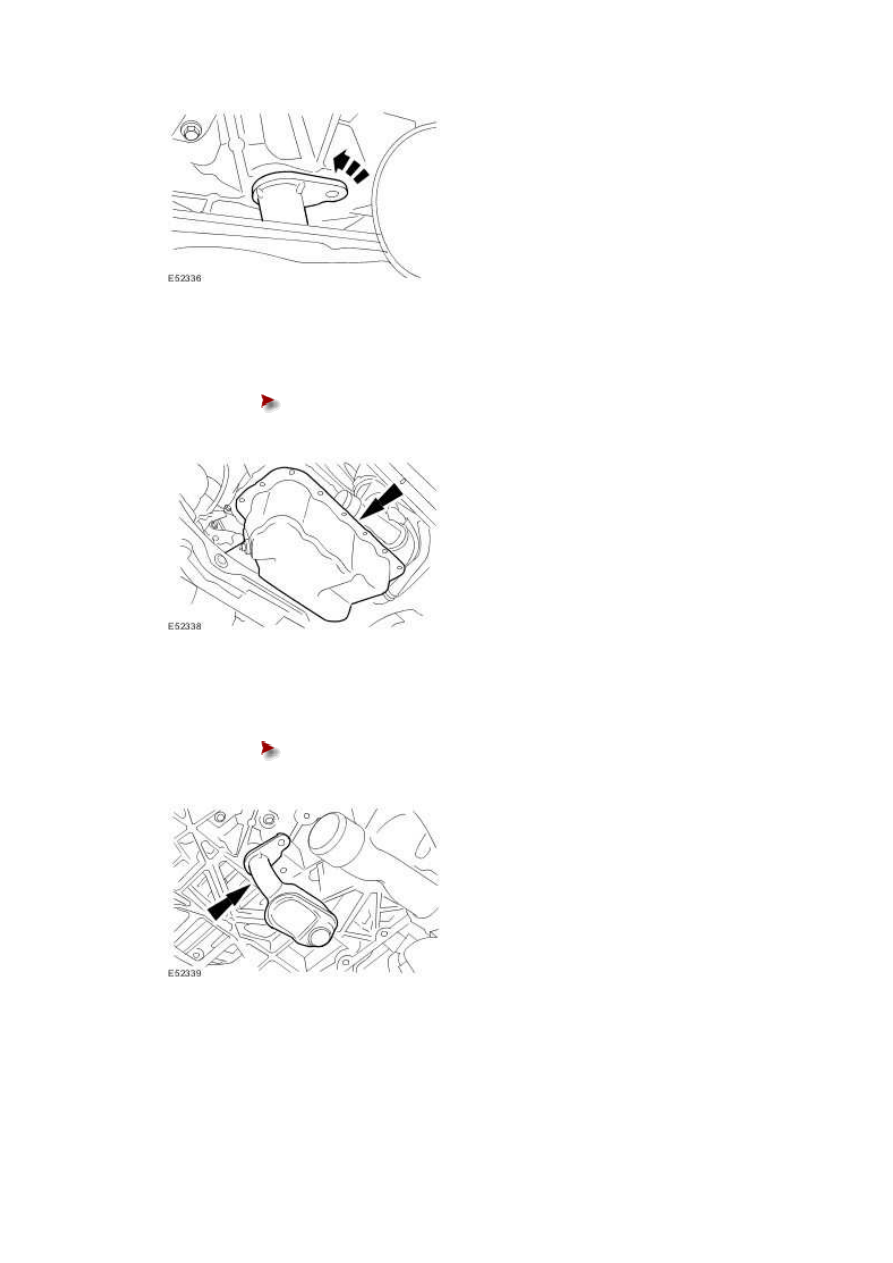

Installation



1 . Install the oil strainer.
