Jaguar XJ (X350). Service manual - part 554



6 . Check and top up the engine oil.





7 . Run the engine.





8 . Check and if necessary top up the engine oil.







Oil Pan (12.60.44)

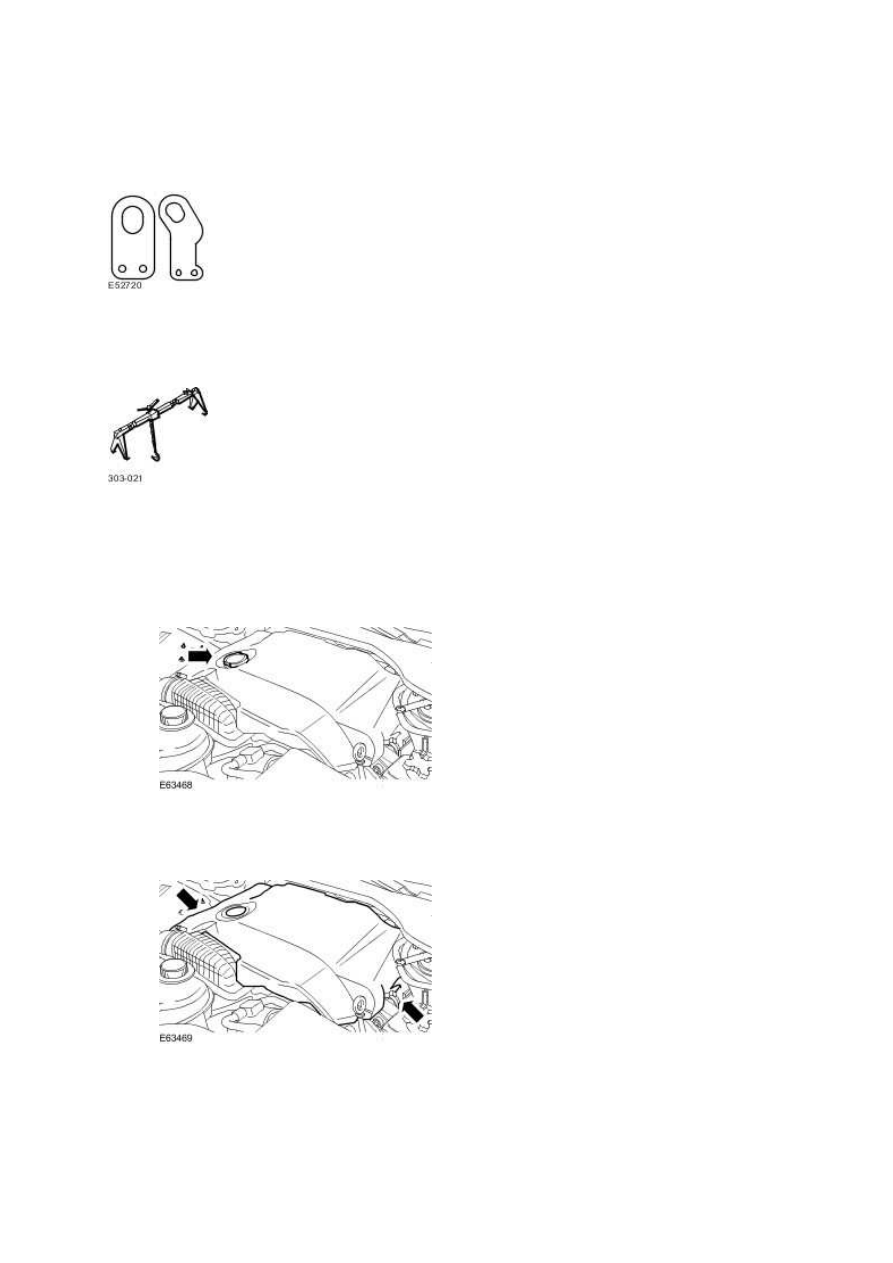

Special Service Tools





Engine Lifting Bracket

303-1129







Engine Support Bracket

303-021

Removal



1 . Remove the oil filler cap.







2 . Remove the engine cover.







3 . Install the engine oil filler cap to prevent foreign material entering the valve cover.

www.

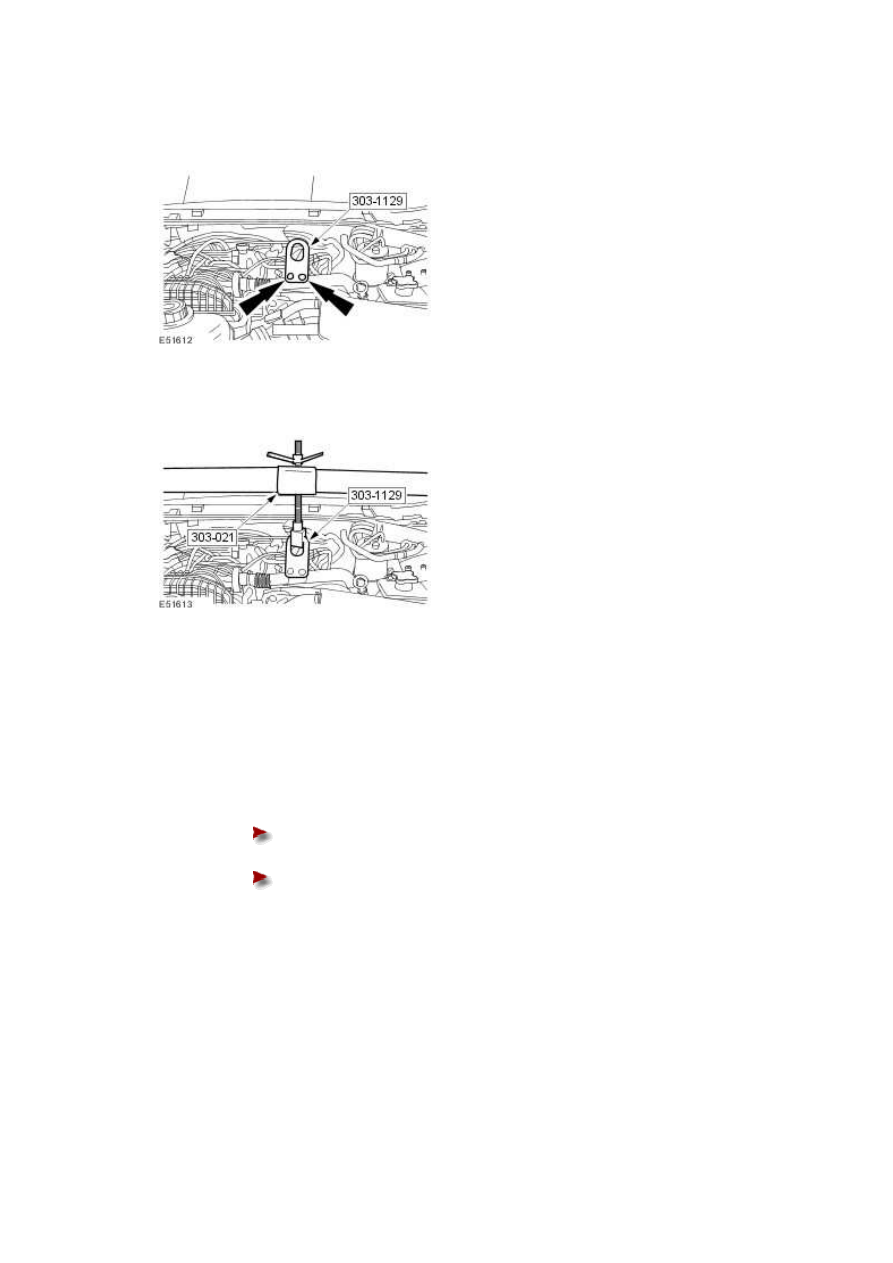

4 . Install the engine lifting bracket.







5 . Install the engine support bracket.







6 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





7 . Drain the engine oil.





Place suitable container under the vehicle.







Remove the drain plug and drain the engine oil.









8

.



Make sure the alignment mark on the steering gear pinion seal protection cover is central to

the steering gear pinion casting.







9 . Disconnect the power steering control valve actuator electrical connector.







10 . Detach the lower steering column.





Remove the steering gear shaft pinch bolt.











11 . Detach the steering gear.





Remove the steering gear retaining bolts.
