Jaguar XJ (X350). Service manual - part 548

Engine Mount RH (12.45.03)

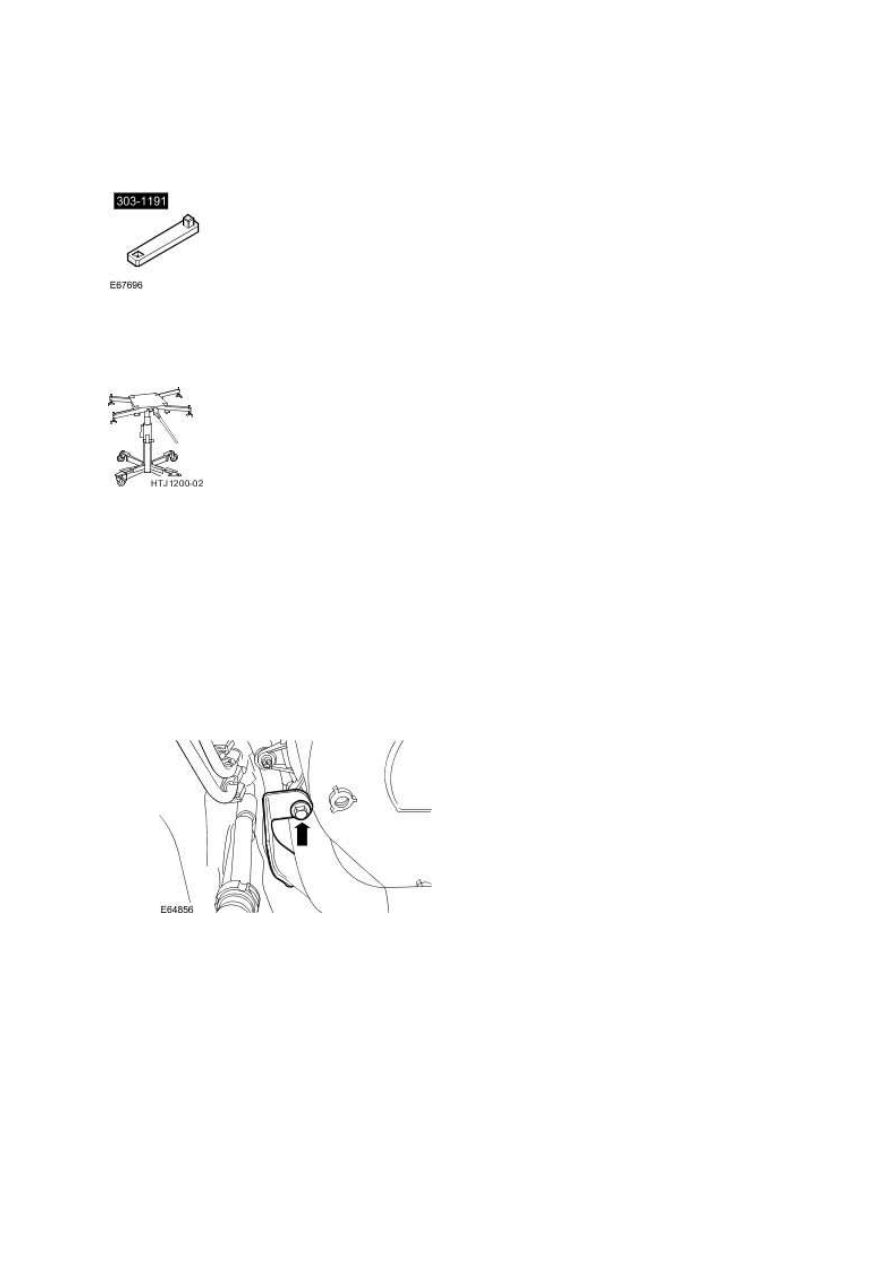

Special Service Tools





Engine mount retaining nut adaptor

303-1191







Power train assembly jack

HTJ1200-02

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





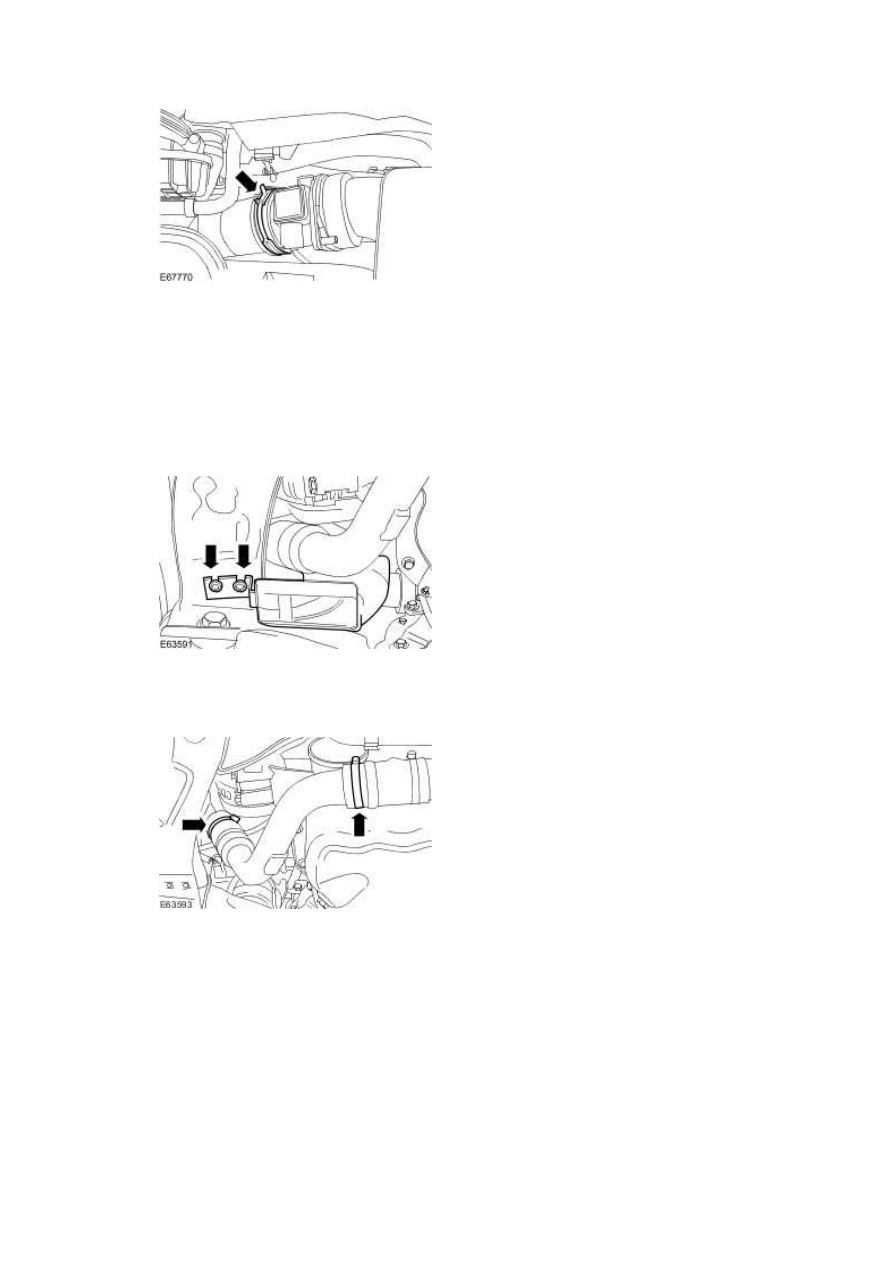

2 . Detach the exhaust gas recirculation (EGR) cooler coolant pipe.







3 . Detach the upper mass air flow (MAF) sensor outlet pipe.







4 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





5 . Remove the generator cooling duct.







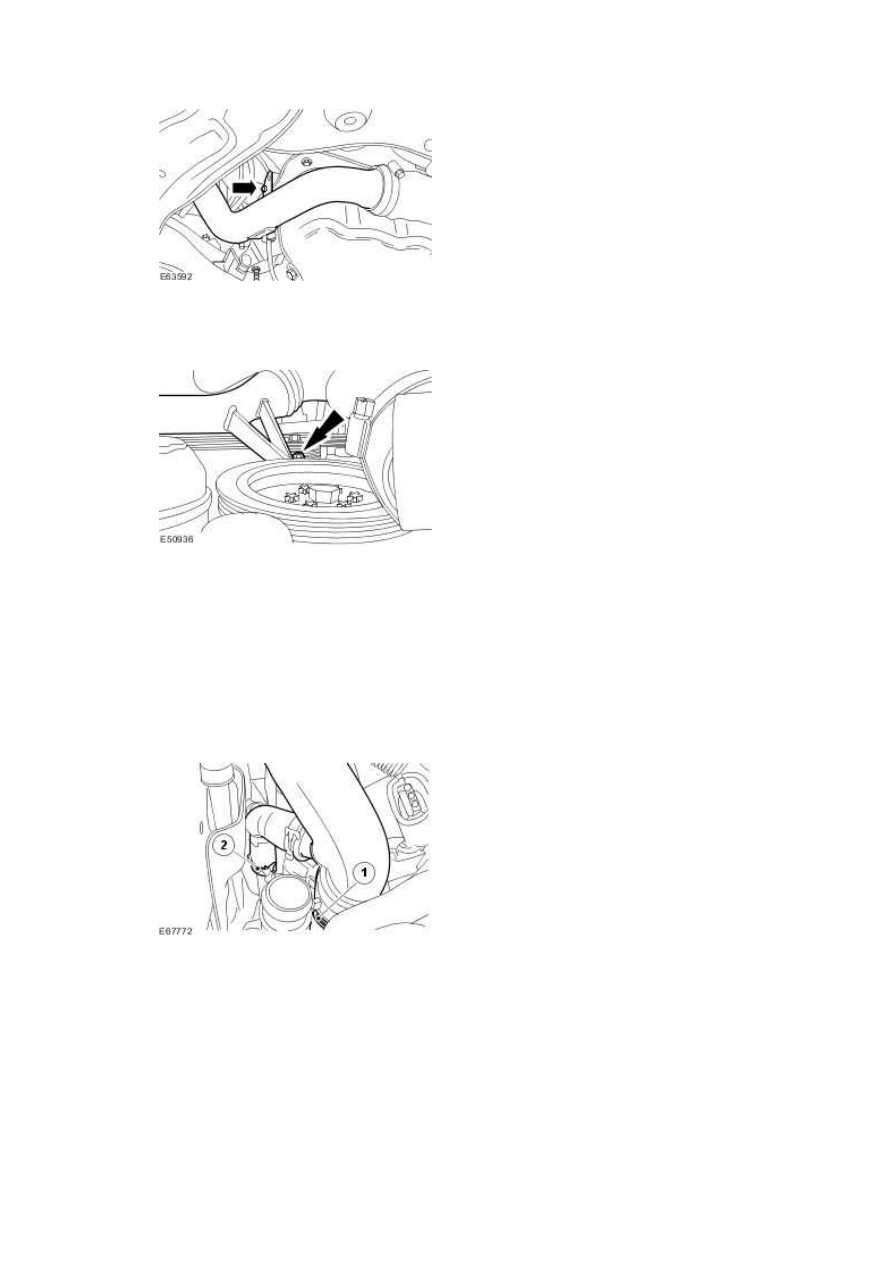

6 . Loosen the turbocharger outlet pipe retaining clips.







7 . Remove the turbocharger outlet pipe.

www.







8 . Detach the air cleaner upper outlet tube from the timing cover.







9 . Detach the air cleaner outlet tube.



1) Detach the air cleaner outlet tube to turbocharger retaining clip.





2) Detach the air cleaner outlet tube to breather tube retaining clip.











10

.



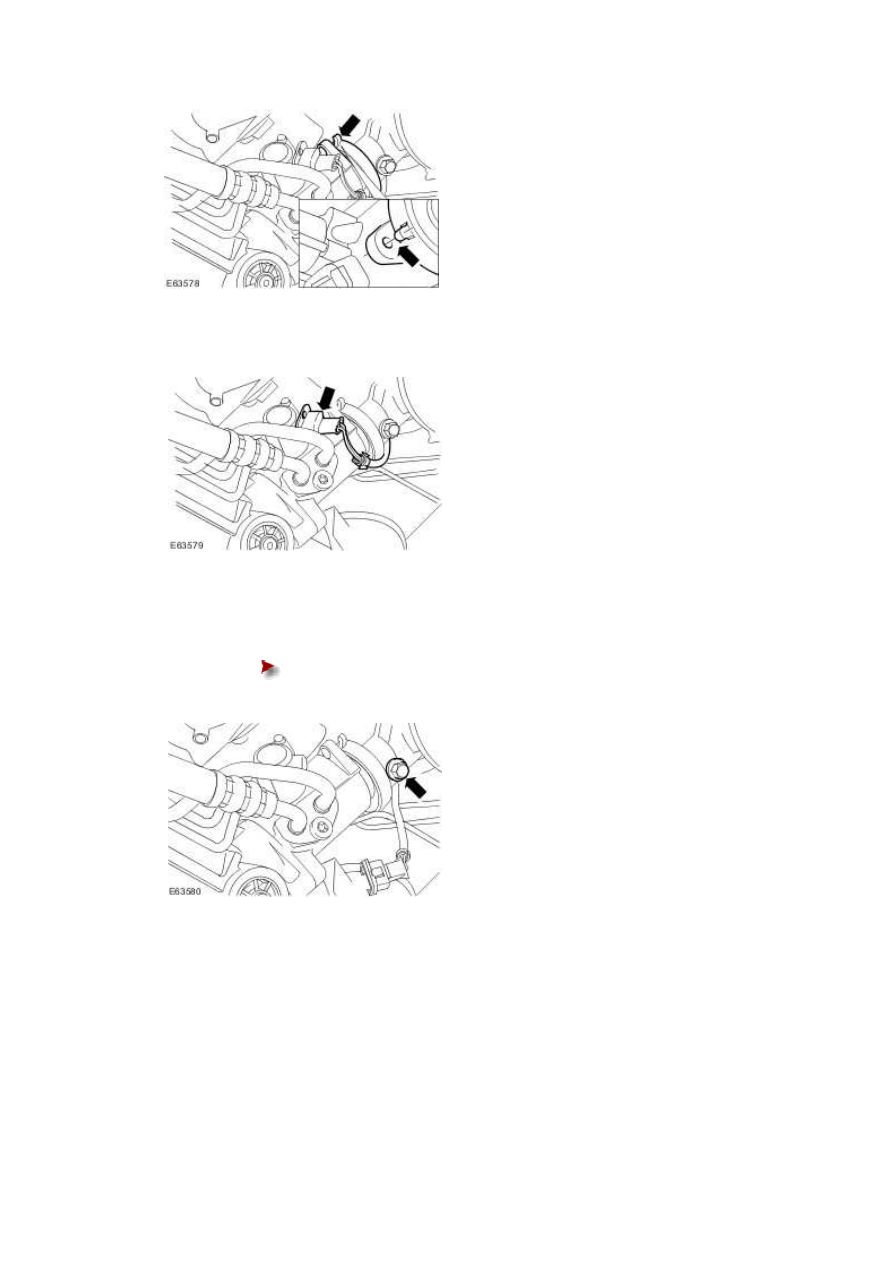

Make sure that the alignment mark on the steering gear pinion seal protection cover is

central to the steering gear pinion casting.







11 . Disconnect the power steering control valve actuator electrical connector.







12 . Detach the lower steering column.





Remove the steering gear shaft pinch bolt.











13 . Detach the starter motor positive cable.
