Jaguar XJ (X350). Service manual - part 546

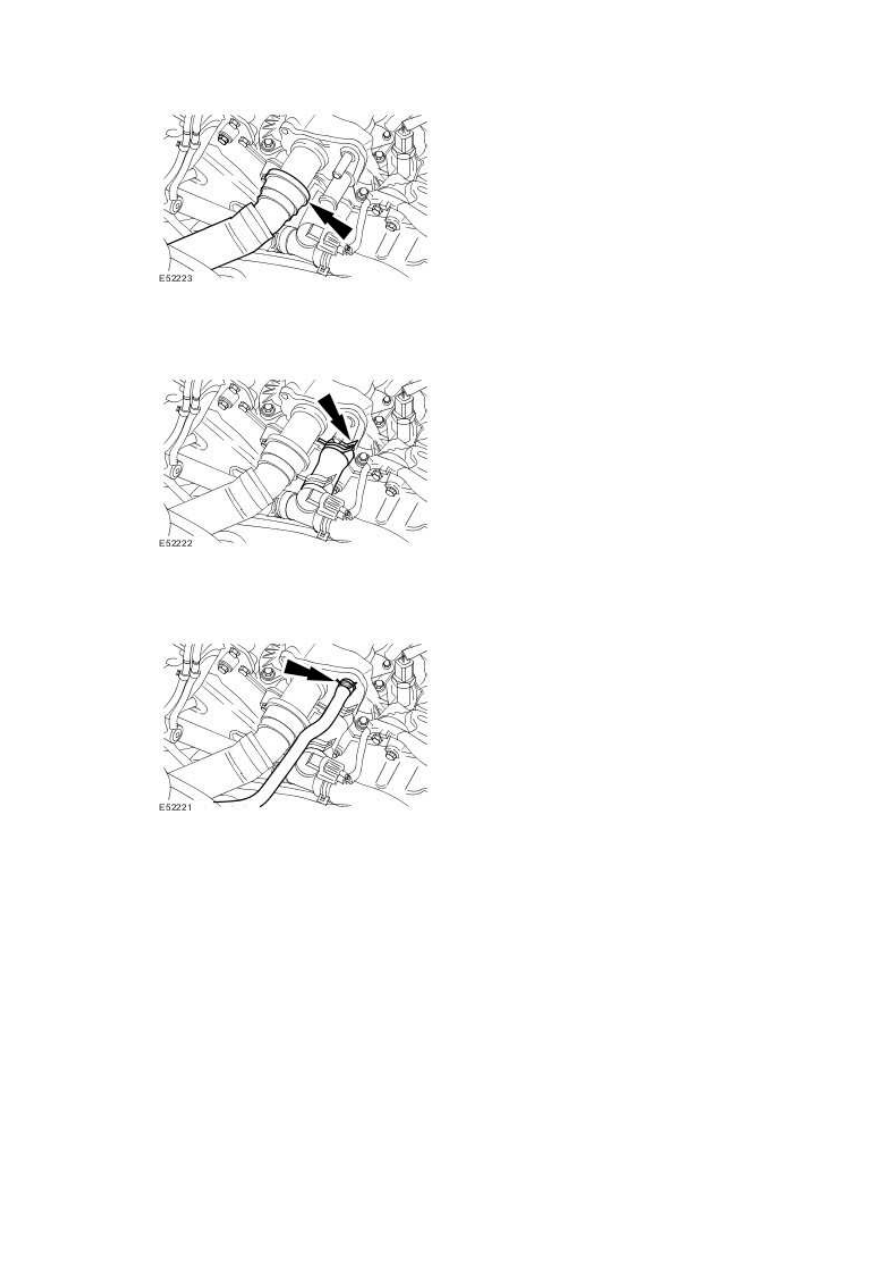

7 . Attach the engine coolant hose onto the cylinder head coolant outlet assembly.







8 . Attach the expansion tank hose onto cylinder head coolant outlet assembly.







9 . Install the exhaust manifold.

For additional information, refer to Exhaust Manifold LH (30.15.55)





10 . Install the left-hand camshafts.

For additional information, refer to Camshafts LH (12.13.19)







Engine Mount LH (12.45.01)

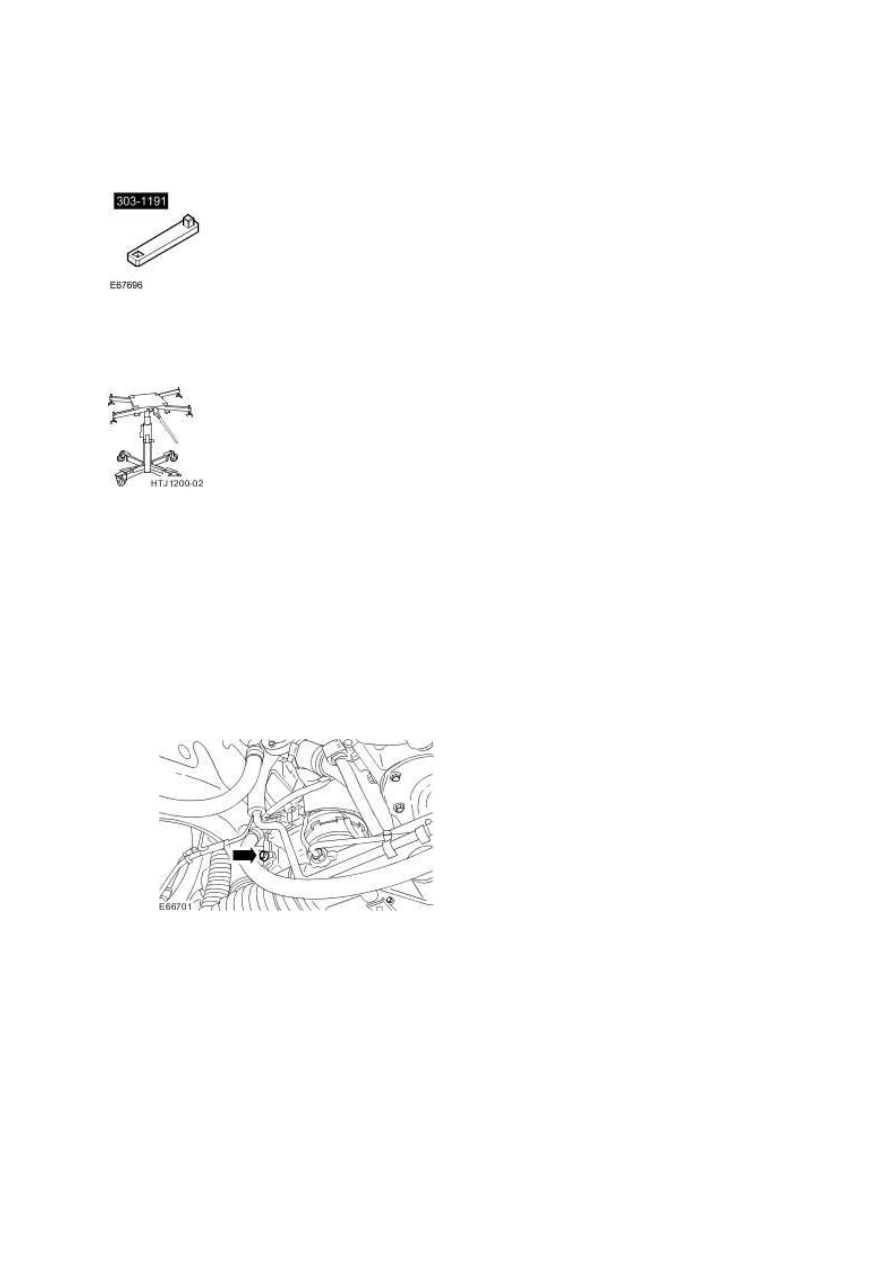

Special Service Tools





Engine mount retaining nut adaptor

303-1191







Power train assembly jack

HTJ1200-02

Removal



1 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





2 . Remove the power steering return line retaining bolt.

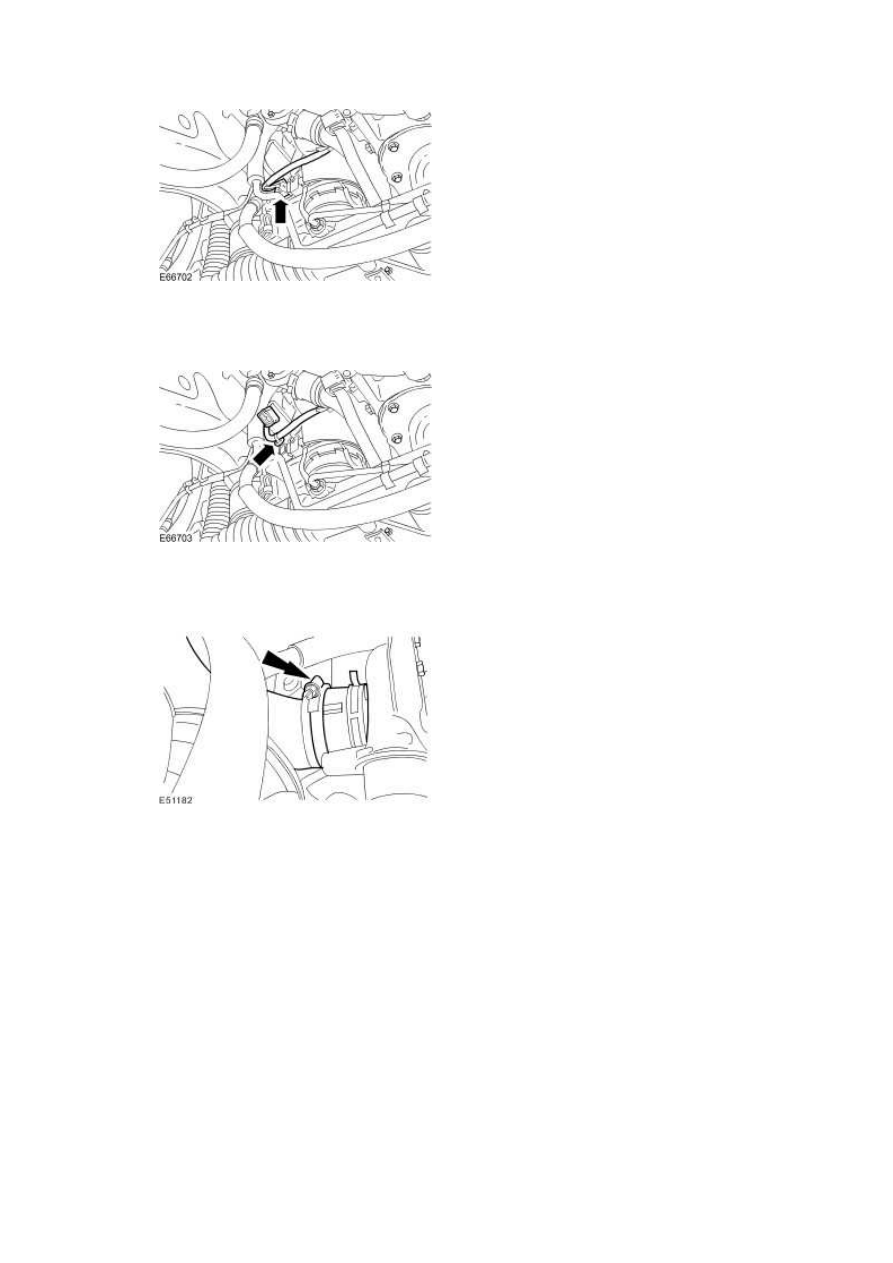

3 . Disconnect the engine mount electrical connector.

www.







4 . Detach the engine mount wiring harness.







5 . Detach the turbocharger intake tube.

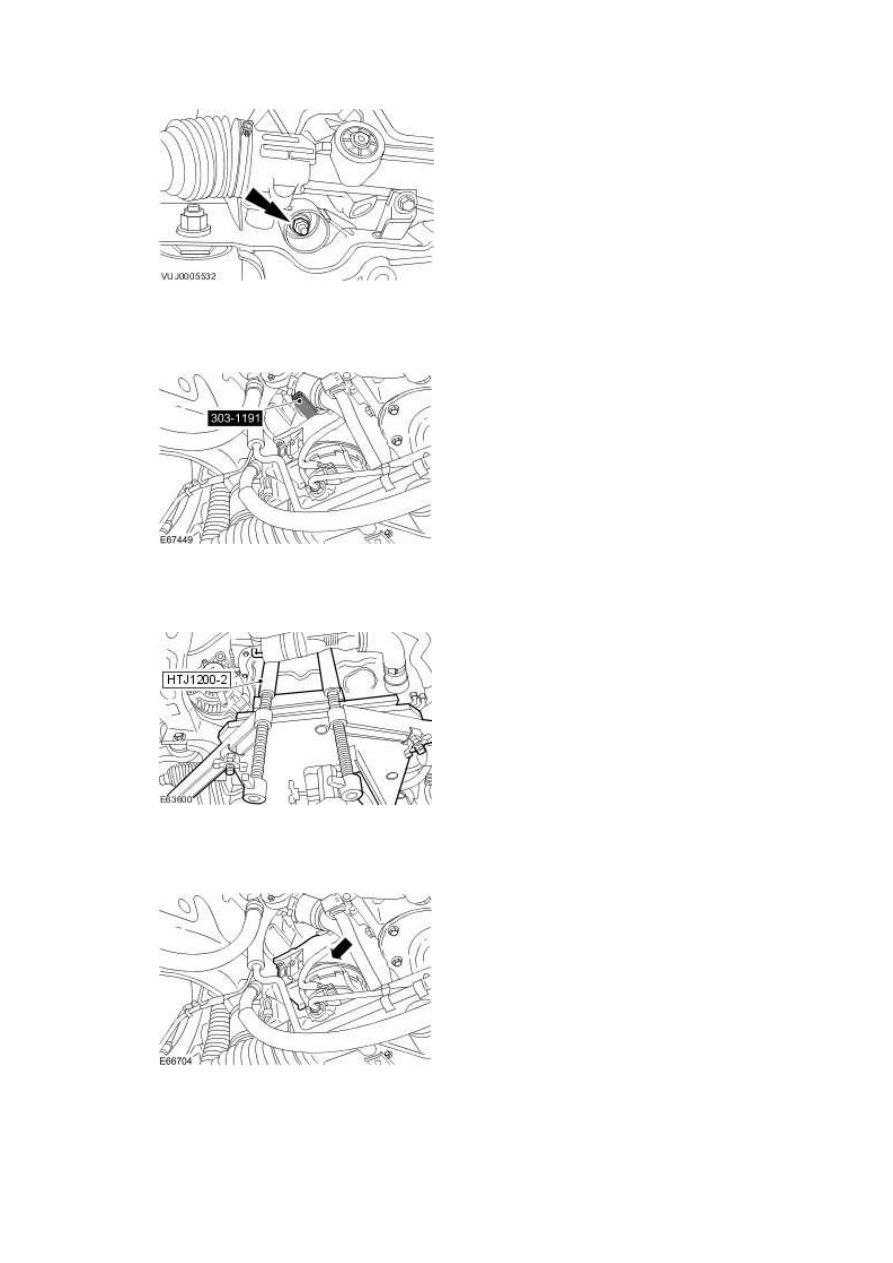

6 . NOTE:





Left-hand shown, right-hand similar.



Remove the engine mounts lower retaining nuts.







7 . Using the special tool, remove the engine mount upper retaining nut.







8 . Using the special tool, raise the engine to a suitable height.







9 . Remove the engine mount.
